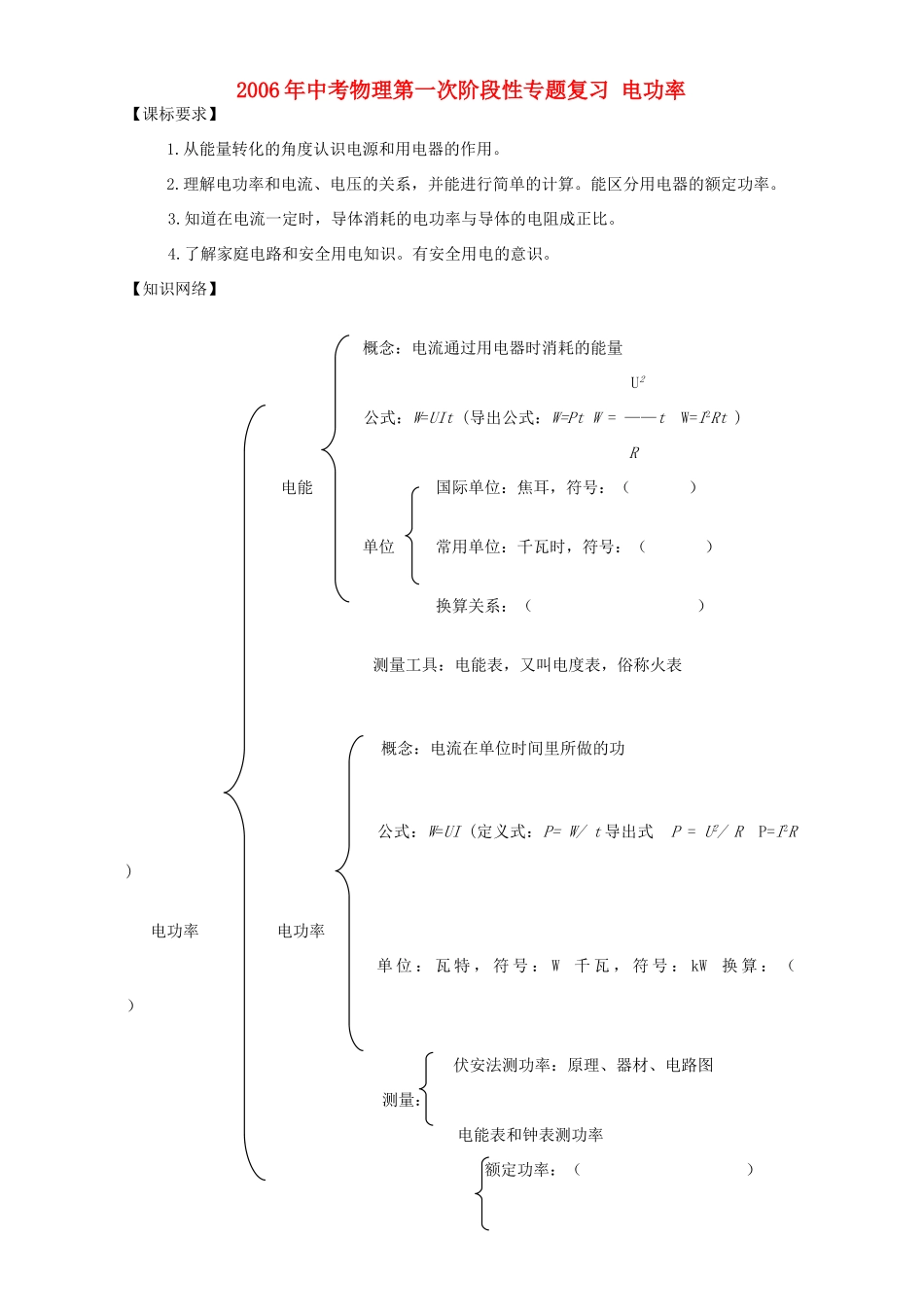

2006年中考物理第一次阶段性专题复习电功率【课标要求】1.从能量转化的角度认识电源和用电器的作用。2.理解电功率和电流、电压的关系，并能进行简单的计算。能区分用电器的额定功率。3.知道在电流一定时，导体消耗的电功率与导体的电阻成正比。4.了解家庭电路和安全用电知识。有安全用电的意识。【知识网络】概念：电流通过用电器时消耗的能量U2公式：W=UIt(导出公式：W=PtW=——tW=I2Rt)R电能国际单位：焦耳，符号：（）单位常用单位：千瓦时，符号：（）换算关系：（）测量工具：电能表，又叫电度表，俗称火表概念：电流在单位时间里所做的功公式：W=UI(定义式：P=W/t导出式P=U2/RP=I2R)电功率电功率单位：瓦特，符号：W千瓦，符号：kW换算：（）伏安法测功率：原理、器材、电路图测量：电能表和钟表测功率额定功率：（）用电器的功率实际功率：用电器在实际电压下的功率内容：（）焦耳定律公式：Q=I2Rt(导出公式：)电热单位：焦耳，符号：（J）电热的利用与防止家庭电路的组成安全用电电流过大的原因：短路、用电器总功率过大触电和救护【解题指导】例1．有一只电饭锅接在正常的家庭电路上使用时额定功率是1000W。在某次煮饭过程中家庭电路的实际电压只有198V，设电饭锅的电阻不变。求：⑴这次煮饭过程中，电饭锅消耗的实际功率是多少？⑵如果这次煮饭实际通电时间是30min，在家庭电路电压正常的情况下，煮同样多的饭需要通电多少时间？（假设煮饭需要吸收的热量不变）解析：解答本题除要熟练掌握有关电功率的计算公式外，关键是要抓准题中不变量——电饭锅的电阻不变，煮饭需要吸收的热量不变。答案：⑴因为P=Ｕ2/R所以R=Ｕ2/P=（220V）2/1000W=48.4Ω电压没有达到额定电压时，由于电饭锅电阻不变，所以P实=Ｕ2实/R＝（198V）2/48.4Ω=810W⑵因为电流产生的热不变，即有P实t实＝P额t额所以t额＝P实t实/P额＝810W×30min/1000W＝24.3min例2．请用下列器材：额定电压为U0的小灯泡，电源（电压未知），一个阻值为R的电阻，一个滑动变阻器，一只电压表，一个单刀双掷开关和若干导线，测出小灯泡的额定功率，实验时不能忽略灯丝的电阻随温度而发生的变化，画出实验电路图，并写出主要实验步骤。解析：测小灯泡的功率，需要知道小灯泡的额定电压和正常发光时的电流，由于缺少电流表就不能直接读出小灯泡正常发光的电流，题中已给出一定值电阻R和电压表，能够求出通过R的电流，若要通过电阻R的电流等于小灯泡正常发光时的电流，则它们应组成串联电路，并且电压表应能先后测小灯泡和电阻R的电压，这可通过单刀双掷开关来转换。答案：测量电路图如图5—1。实验步骤：1、S掷向接线柱2，移动滑动变阻器滑片使电压表的示数为U0，此时小灯泡正常发光；2、保持滑动变阻器滑片不动。S掷向接线柱1，读出电压表表的示数U；U—U03、算出通过小灯泡的电流I=；RU—U04、小灯泡的额定功率为P=U0I=U0；R例3．某工厂欲设计一种高、中、低三档家用电火锅，要求低温发热体电功率为200W，某发热体电阻丝如图5—2所示，A、B、C三个接线柱，B是电阻丝中点的接线柱，请你帮助该厂完成下列工作：图5—1（1）说明各档位的连接方法（文字表述，画图连接均可）；（2）分别算出高中低档的发热功率；（3）设计一份该电火锅的产品铭牌。解析：（1）因为三档都接在同一电源下，根据P=U2/R，要求功率最高，即为电阻最小，要求功率最低，即为电阻最大，将问题转换，就是将电阻由小到大排列，或由大到小排列。低温档将A、C连入电路，中温档将A、B或B、C连入电路，高温档将A、C连在一起后与B连入电路中。（2）设A、C间的电阻为R，则该火锅的功率分别为：U2P低=——=200WRU2P中=——=2P低=400WR/2U2P高=——=4P低=800WR/4（3）火锅产品铬牌可将题中各已知量和求出的值设计成表格形式。产品名称高、中、低三档电火锅额定电压220V额定功率高温中温低温800W400W200W额定电流3．6A1．8A0．9A电阻60．5Ω121Ω242Ω连接方法将A、C连在一起后将A、B或B、C连入将A、C连入电路图5—2与B连入电路中电路例4．晚上，各个用户的电器设备使用量大幅增加（称为用电高峰期），这时候。居民们会发现电灯比正常暗了许多，甚至某些家用电器（...
