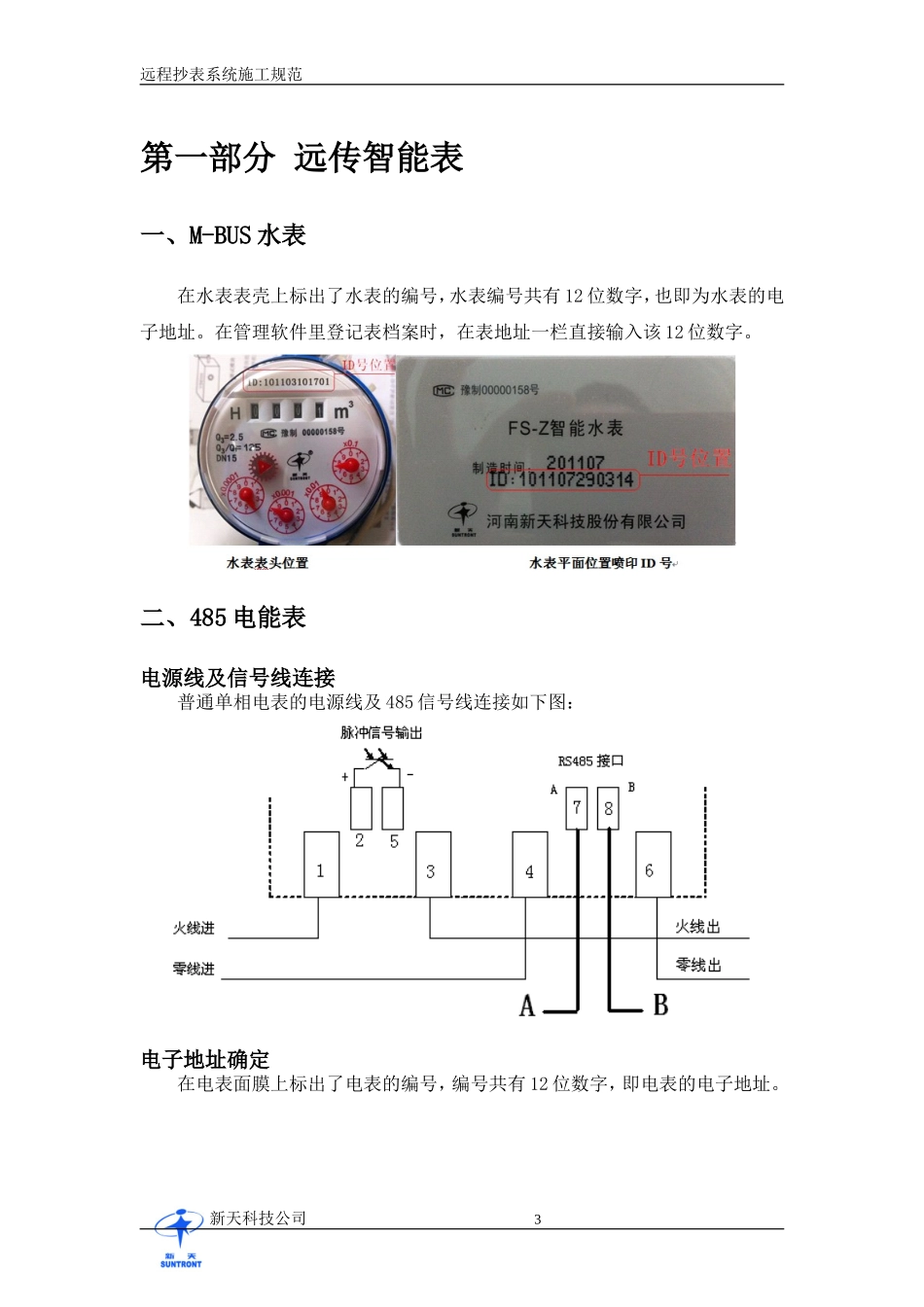

远程抄表系统施工规范远程抄表系统施工规范新天科技公司1远程抄表系统施工规范新天科技公司2远程抄表系统施工规范第一部分远传智能表一、M-BUS水表在水表表壳上标出了水表的编号，水表编号共有12位数字，也即为水表的电子地址。在管理软件里登记表档案时，在表地址一栏直接输入该12位数字。二、485电能表电源线及信号线连接普通单相电表的电源线及485信号线连接如下图：电子地址确定在电表面膜上标出了电表的编号，编号共有12位数字，即电表的电子地址。新天科技公司3远程抄表系统施工规范第二部分采集器采集器按照下行通讯方式的不同，分为M-BUS采集器、485电表采集器二种。采集器的上行通讯方式均为无线通讯方式。采集器的安装位置要考虑到上行通讯的可靠与下行通讯的布线方便两个方面。一、MBUS采集器适用于M-BUS无源直读式水表的数据采集。1.1、安装尺寸MBUS采集器的安装尺寸如下图：1.2、电源线连接MBUS采集器的电源线连接如下图：2.3、安装位置及安装步骤2.3.1安装位置：新天科技公司4远程抄表系统施工规范一般情况下，为了减小施工难度，在层数不高的楼宇，每栋楼可安装一台MBUS采集器，此时多个单元可共用一台MBUS采集器；而在层数较多的楼宇，可以选择一个单元安装一台MBUS采集器。影响MBUS采集器安装位置最主要的因素是M-BUS通讯线的走线。首先确定单元楼MBUS线的走线，可以根据现场情况灵活调整MBUS采集器的安装位置。由于楼体及地面的阻隔，无线通讯无法保证，采集器禁止安装在地下室。在每单元计量表数量不多的情况下，相邻的单元可以通过楼顶的连线，共用一台M-BUS采集器。2.3.2安装步骤：采集器建筑物内安装时，采用壁挂式安装，具有三个固定孔，采用6膨胀丝将采集器固定于墙体表面，或防护箱内。采集器建筑物外安装时，应配置室外防护箱，应选择不被雨淋、不被强光直射的地方，安装位置应低于防雷网。安装步骤如下：<步骤一>：根据现场情况，将MBUS采集器固定。<步骤二>：根据现场情况，参考MBUS采集器与直读表之间信号线的连接方式将直读表的MBUS总线接到采集器的MBUS接口。<步骤三>：MBUS采集器固定后，将配套天线（433MHz）可靠连接到MBUS采集器天线端子上。MBUS采集器天线固定位置应距离附近墙体水平距离30厘米以上，距地面高度1.5米以上。<步骤四>：按照MBUS采集器电源线的连接方法，给采集器供电。采集器接通交流220V、50Hz的交流电后，工作指示灯点亮，采集器开始正常工作。<步骤五>：记录无线采集的ID。2.4、MBUS采集器与计量表间通讯线连接MBUS采集器与直读水表的连线方式非常灵活。新天科技公司5远程抄表系统施工规范方式一：方式二：新天科技公司6远程抄表系统施工规范方式三：新天科技公司7远程抄表系统施工规范MBUS通讯线接线方式图一MBUS通讯线接线方式图二注意：对于MBUS通讯线需进行连接的地方，为了保证连接的接头能够持久，我们采用电信通用的注油接线帽。并用压线钳压牢。这种接线帽内部注了绝缘油脂，可以有效防止接头的氧化。2.5、注意事项1、电源线应选用RVVB型2×0.75mm2或者更粗的线材，并安装漏电保护装置。采集器供电应稳定，避免因供电中断导致的数据无法抄收。2、通讯线建议选用RVSP型双绞屏蔽线，线径大于0.75m㎡。M-BUS采集器下面可以按任意拓扑结构连接计量表，连接M-BUS直读水表时不必区分正负极性。走线应避免和强电一起走线。在负载64块计量表的情况下，通讯线长最长为200m。3、MBUS采集器下接计量表的数量不要超过它的最大带载量64台，否则MBUS采集器将启动过载保护功能，自动关闭MBUS总线电源，并点亮报警指示灯。新天科技公司8远程抄表系统施工规范4、M-BUS总线上有数据通讯时，总线之间电压差为32V；M-BUS总线上无数据通讯时，M-BUS采集器自动关闭总线上的电源。5、同一集中器所带采集器ID编号不能重复，最大可允许255台采集器，包含无线采集器、电表采集器和MBUS采集器。当同一集中器下面采集器的ID出现重复时，请使用调试手持机更改采集器ID。2.6、配套供应采集器一台；配套天线1根；合格证1个；使用说明书一本二，485电表采集器适用于具有RS485接口的计量表的数据采集，如RS485电能表等。3.1、安装尺寸电表采集器的安装...
