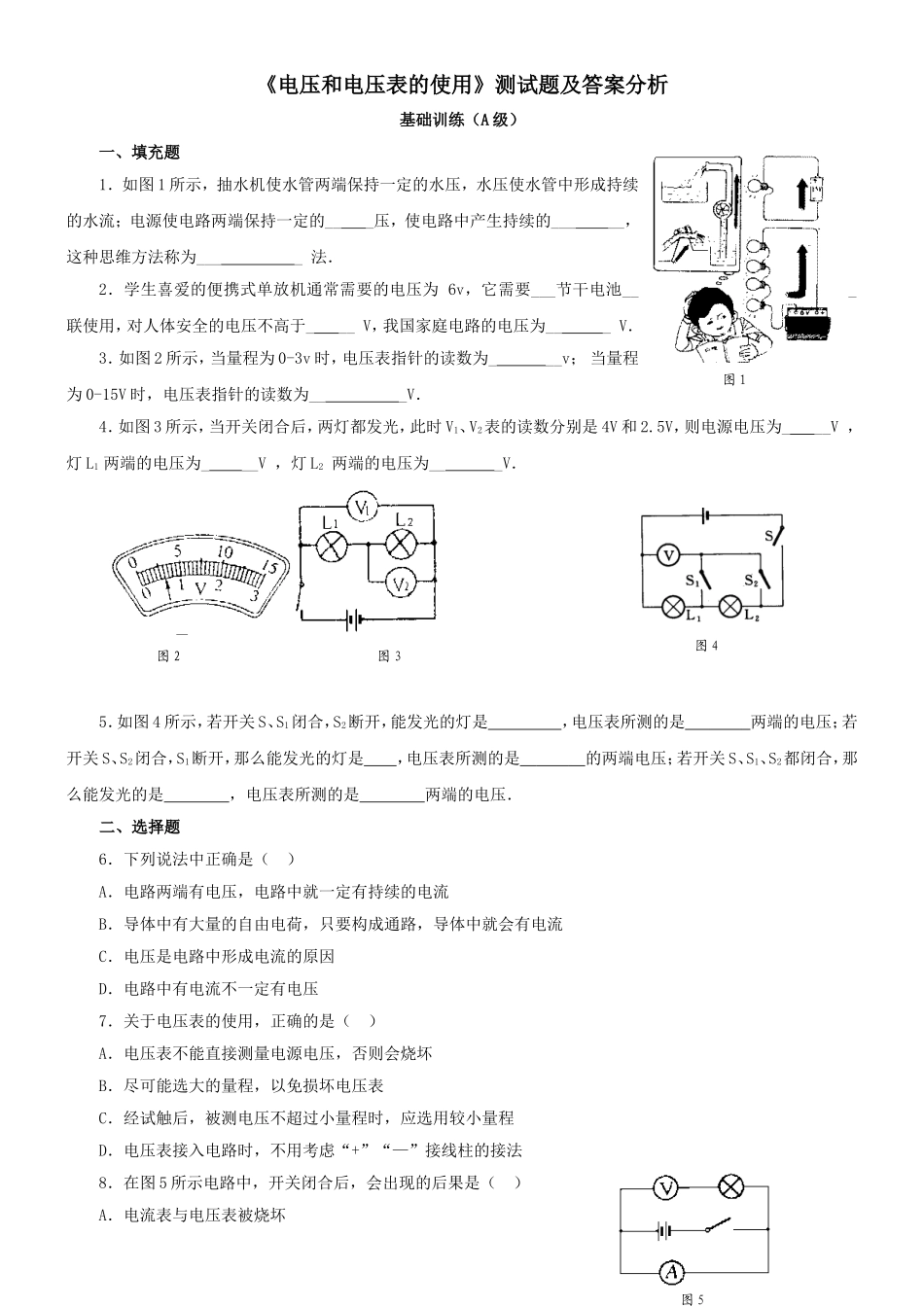

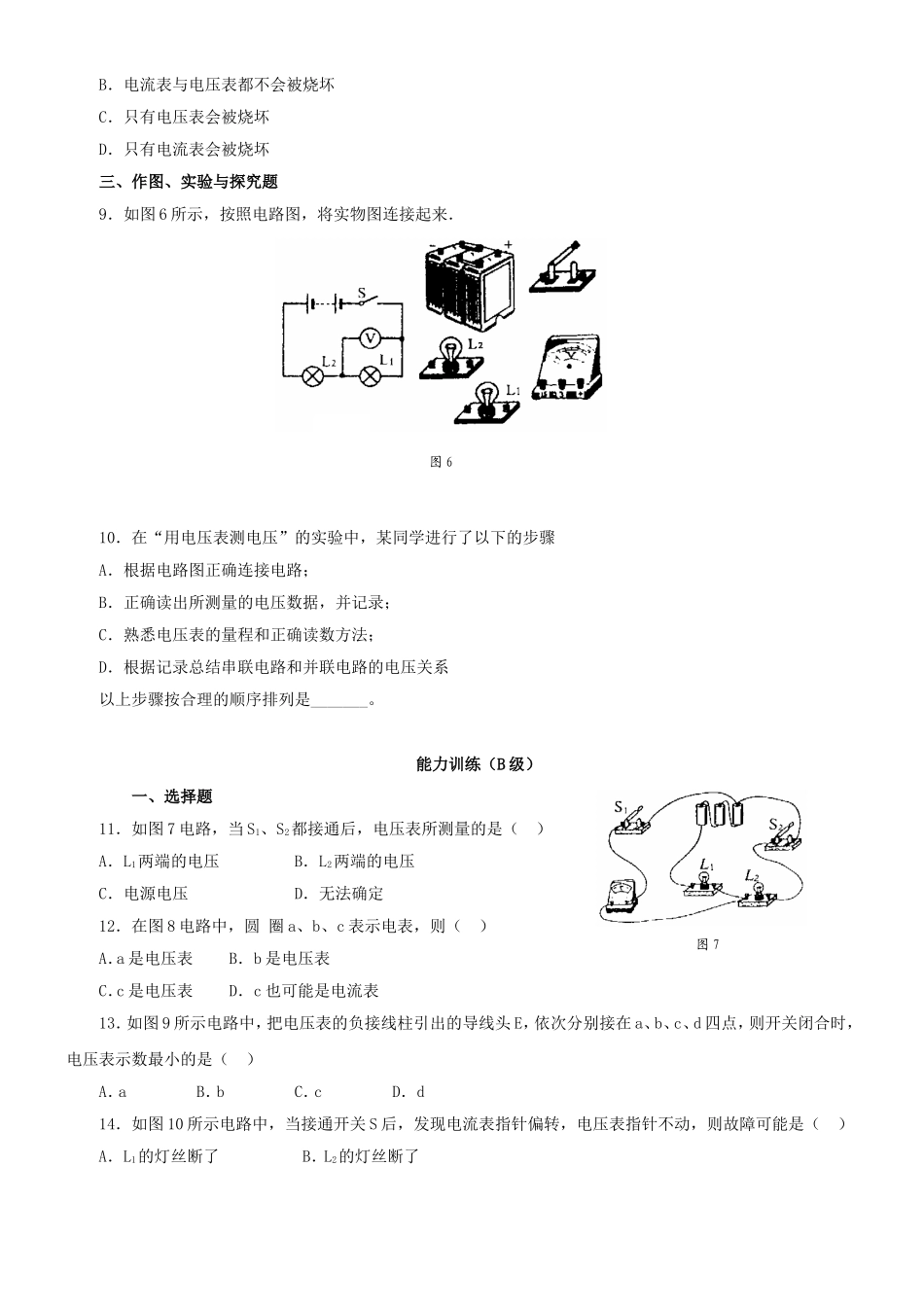

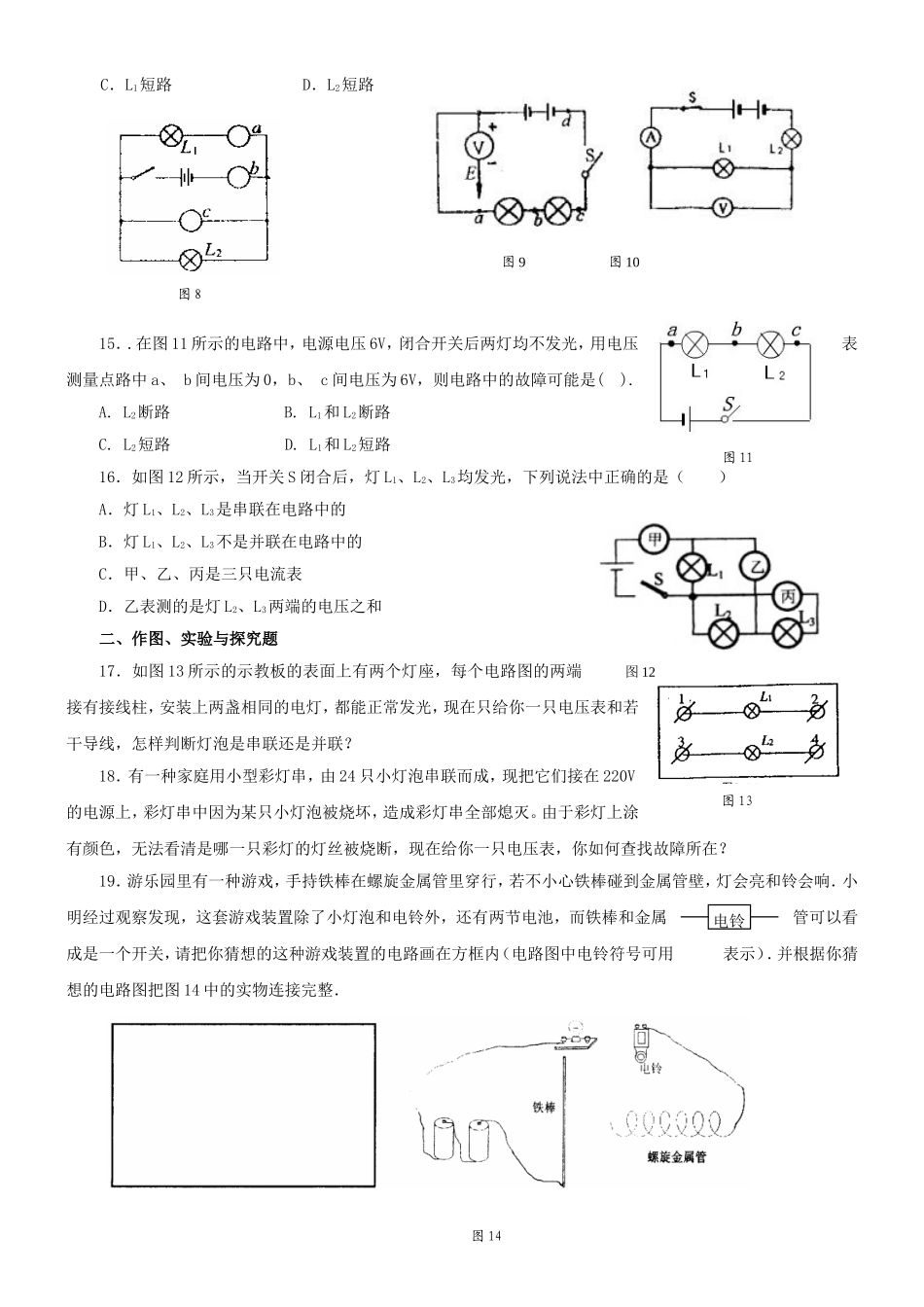

《电压和电压表的使用》测试题及答案分析基础训练（A级）一、填充题1．如图1所示，抽水机使水管两端保持一定的水压，水压使水管中形成持续的水流；电源使电路两端保持一定的___压，使电路中产生持续的_____，这种思维方法称为____法．2．学生喜爱的便携式单放机通常需要的电压为6v，它需要___节干电池___联使用，对人体安全的电压不高于___V，我国家庭电路的电压为___V．3．如图2所示，当量程为0-3v时，电压表指针的读数为___v；当量程为0-15V时，电压表指针的读数为___V．4．如图3所示，当开关闭合后，两灯都发光，此时V1、V2表的读数分别是4V和2.5V，则电源电压为___V，灯L1两端的电压为___V，灯L2两端的电压为___V．5．如图4所示，若开关S、S1闭合，S2断开，能发光的灯是，电压表所测的是两端的电压；若开关S、S2闭合，S1断开，那么能发光的灯是，电压表所测的是的两端电压；若开关S、S1、S2都闭合，那么能发光的是，电压表所测的是两端的电压．二、选择题6．下列说法中正确是（）A．电路两端有电压，电路中就一定有持续的电流B．导体中有大量的自由电荷，只要构成通路，导体中就会有电流C．电压是电路中形成电流的原因D．电路中有电流不一定有电压7．关于电压表的使用，正确的是（）A．电压表不能直接测量电源电压，否则会烧坏B．尽可能选大的量程，以免损坏电压表C．经试触后，被测电压不超过小量程时，应选用较小量程D．电压表接入电路时，不用考虑“+”“—”接线柱的接法8．在图5所示电路中，开关闭合后，会出现的后果是（）A．电流表与电压表被烧坏图1图2图3图4图5B．电流表与电压表都不会被烧坏C．只有电压表会被烧坏D．只有电流表会被烧坏三、作图、实验与探究题9．如图6所示，按照电路图，将实物图连接起来．10．在“用电压表测电压”的实验中，某同学进行了以下的步骤A．根据电路图正确连接电路；B．正确读出所测量的电压数据，并记录；C．熟悉电压表的量程和正确读数方法；D．根据记录总结串联电路和并联电路的电压关系以上步骤按合理的顺序排列是_______。能力训练（B级）一、选择题11．如图7电路，当S1、S2都接通后，电压表所测量的是（）A．L1两端的电压B．L2两端的电压C．电源电压D．无法确定12．在图8电路中，圆圈a、b、c表示电表，则（）A．a是电压表B．b是电压表C．c是电压表D．c也可能是电流表13．如图9所示电路中，把电压表的负接线柱引出的导线头E，依次分别接在a、b、c、d四点，则开关闭合时，电压表示数最小的是（）A．aB．bC．cD．d14．如图10所示电路中，当接通开关S后，发现电流表指针偏转，电压表指针不动，则故障可能是（）A．L1的灯丝断了B．L2的灯丝断了图7图6电铃C．L1短路D．L2短路15．.在图11所示的电路中，电源电压6V，闭合开关后两灯均不发光，用电压表测量点路中a、b间电压为0，b、c间电压为6V，则电路中的故障可能是().A.L2断路B.L1和L2断路C.L2短路D.L1和L2短路16．如图12所示，当开关S闭合后，灯L1、L2、L3均发光，下列说法中正确的是（）A．灯L1、L2、L3是串联在电路中的B．灯L1、L2、L3不是并联在电路中的C．甲、乙、丙是三只电流表D．乙表测的是灯L2、L3两端的电压之和二、作图、实验与探究题17．如图13所示的示教板的表面上有两个灯座，每个电路图的两端接有接线柱，安装上两盏相同的电灯，都能正常发光，现在只给你一只电压表和若干导线，怎样判断灯泡是串联还是并联？18．有一种家庭用小型彩灯串，由24只小灯泡串联而成，现把它们接在220V的电源上，彩灯串中因为某只小灯泡被烧坏，造成彩灯串全部熄灭。由于彩灯上涂有颜色，无法看清是哪一只彩灯的灯丝被烧断，现在给你一只电压表，你如何查找故障所在？19．游乐园里有一种游戏，手持铁棒在螺旋金属管里穿行，若不小心铁棒碰到金属管壁，灯会亮和铃会响．小明经过观察发现，这套游戏装置除了小灯泡和电铃外，还有两节电池，而铁棒和金属管可以看成是一个开关，请把你猜想的这种游戏装置的电路画在方框内（电路图中电铃符号可用表示）．并根据你猜想的电路图把图14中的实物连接完整．图12图8图11图13图14图9图10三、计算题20．如图15所示，用电压表分别测量L1两端的电压U1、L2两端...
