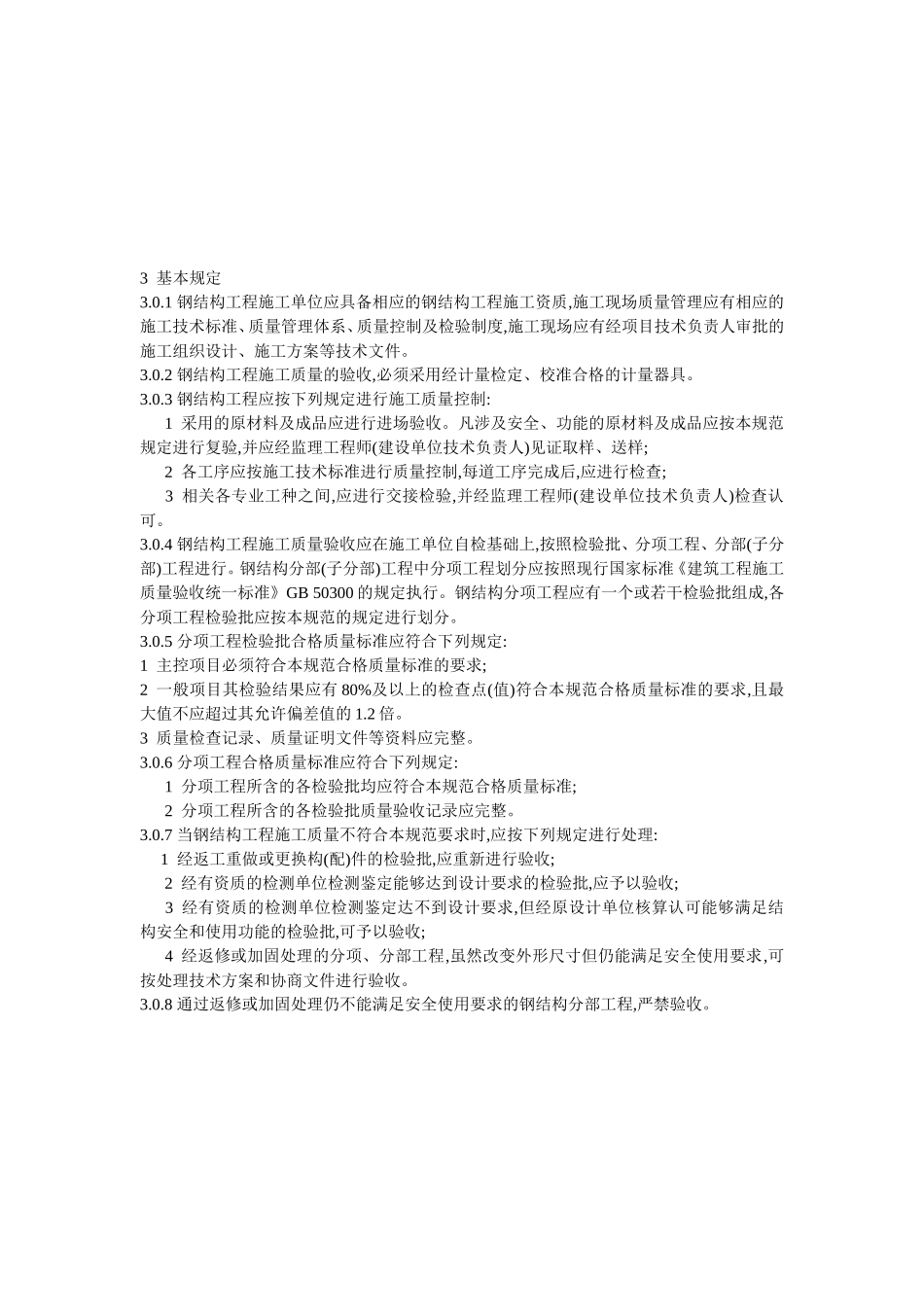

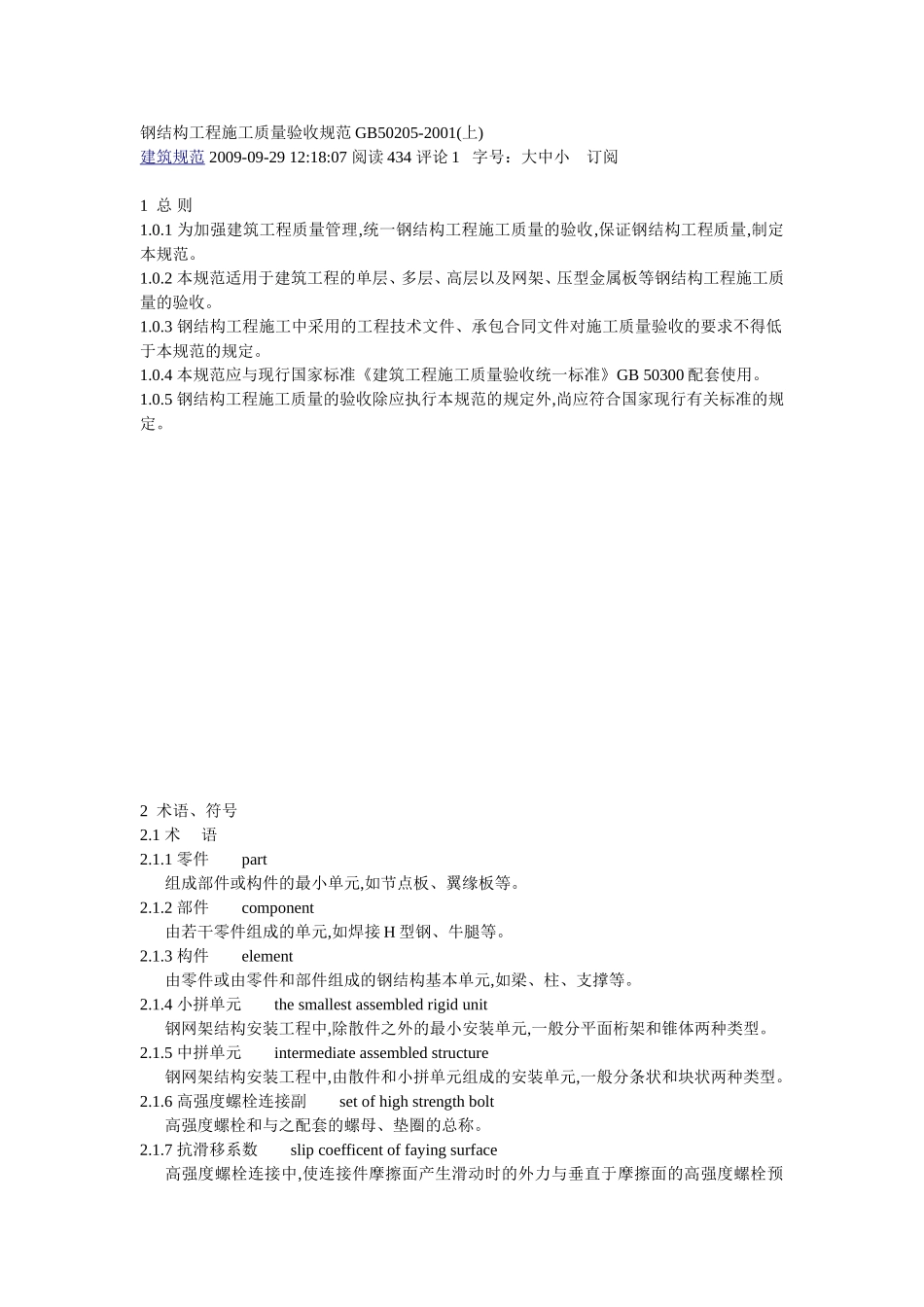

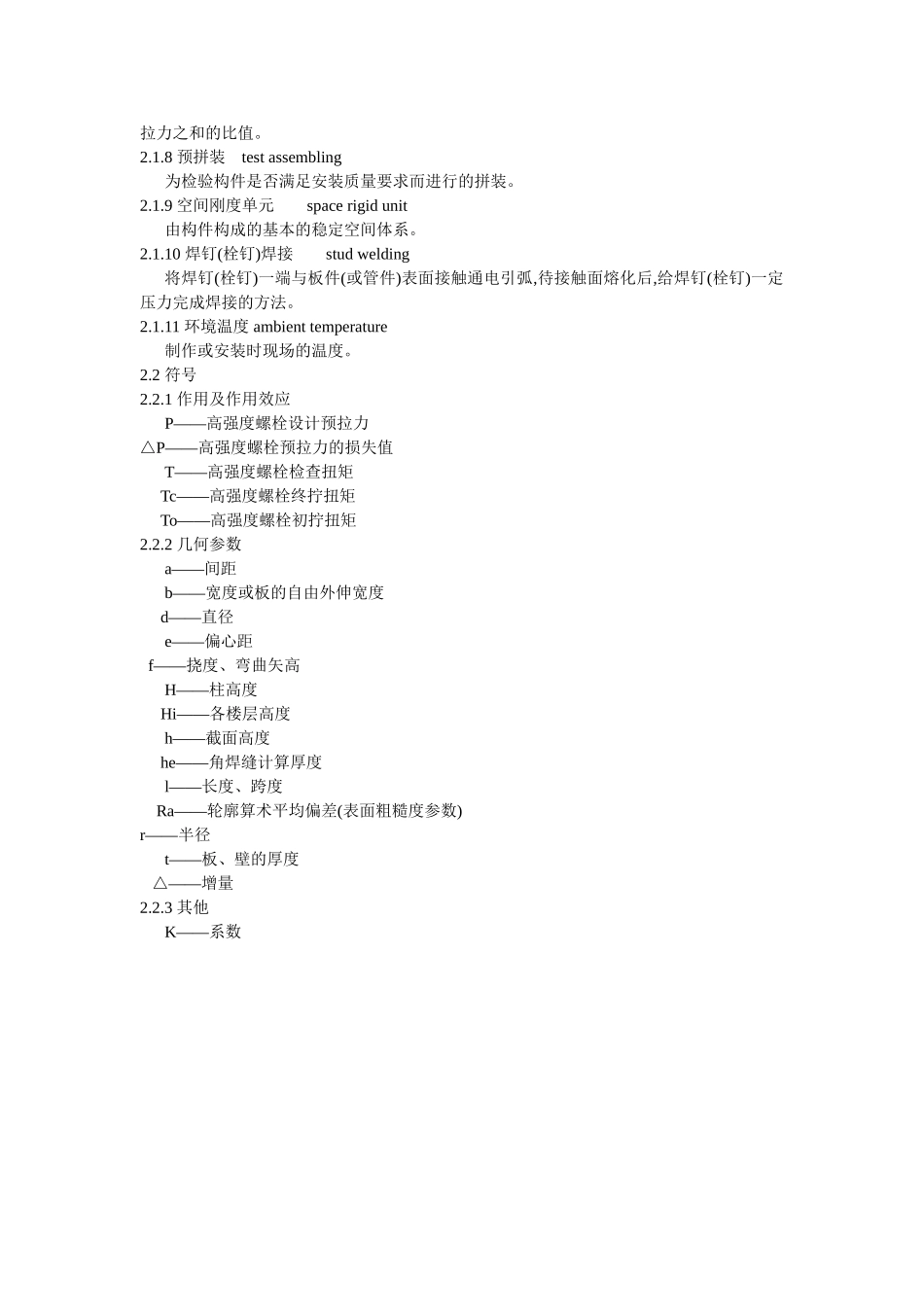

钢结构工程施工质量验收规范GB50205-2001(上)建筑规范2009-09-2912:18:07阅读434评论1字号：大中小订阅1总则1.0.1为加强建筑工程质量管理,统一钢结构工程施工质量的验收,保证钢结构工程质量,制定本规范。1.0.2本规范适用于建筑工程的单层、多层、高层以及网架、压型金属板等钢结构工程施工质量的验收。1.0.3钢结构工程施工中采用的工程技术文件、承包合同文件对施工质量验收的要求不得低于本规范的规定。1.0.4本规范应与现行国家标准《建筑工程施工质量验收统一标准》GB50300配套使用。1.0.5钢结构工程施工质量的验收除应执行本规范的规定外,尚应符合国家现行有关标准的规定。2术语、符号2.1术语2.1.1零件part组成部件或构件的最小单元,如节点板、翼缘板等。2.1.2部件component由若干零件组成的单元,如焊接H型钢、牛腿等。2.1.3构件element由零件或由零件和部件组成的钢结构基本单元,如梁、柱、支撑等。2.1.4小拼单元thesmallestassembledrigidunit钢网架结构安装工程中,除散件之外的最小安装单元,一般分平面桁架和锥体两种类型。2.1.5中拼单元intermediateassembledstructure钢网架结构安装工程中,由散件和小拼单元组成的安装单元,一般分条状和块状两种类型。2.1.6高强度螺栓连接副setofhighstrengthbolt高强度螺栓和与之配套的螺母、垫圈的总称。2.1.7抗滑移系数slipcoefficentoffayingsurface高强度螺栓连接中,使连接件摩擦面产生滑动时的外力与垂直于摩擦面的高强度螺栓预拉力之和的比值。2.1.8预拼装testassembling为检验构件是否满足安装质量要求而进行的拼装。2.1.9空间刚度单元spacerigidunit由构件构成的基本的稳定空间体系。2.1.10焊钉(栓钉)焊接studwelding将焊钉(栓钉)一端与板件(或管件)表面接触通电引弧,待接触面熔化后,给焊钉(栓钉)一定压力完成焊接的方法。2.1.11环境温度ambienttemperature制作或安装时现场的温度。2.2符号2.2.1作用及作用效应P——高强度螺栓设计预拉力△P——高强度螺栓预拉力的损失值T——高强度螺栓检查扭矩Tc——高强度螺栓终拧扭矩To——高强度螺栓初拧扭矩2.2.2几何参数a——间距b——宽度或板的自由外伸宽度d——直径e——偏心距f——挠度、弯曲矢高H——柱高度Hi——各楼层高度h——截面高度he——角焊缝计算厚度l——长度、跨度Ra——轮廓算术平均偏差(表面粗糙度参数)r——半径t——板、壁的厚度△——增量2.2.3其他K——系数3基本规定3.0.1钢结构工程施工单位应具备相应的钢结构工程施工资质,施工现场质量管理应有相应的施工技术标准、质量管理体系、质量控制及检验制度,施工现场应有经项目技术负责人审批的施工组织设计、施工方案等技术文件。3.0.2钢结构工程施工质量的验收,必须采用经计量检定、校准合格的计量器具。3.0.3钢结构工程应按下列规定进行施工质量控制:1采用的原材料及成品应进行进场验收。凡涉及安全、功能的原材料及成品应按本规范规定进行复验,并应经监理工程师(建设单位技术负责人)见证取样、送样;2各工序应按施工技术标准进行质量控制,每道工序完成后,应进行检查;3相关各专业工种之间,应进行交接检验,并经监理工程师(建设单位技术负责人)检查认可。3.0.4钢结构工程施工质量验收应在施工单位自检基础上,按照检验批、分项工程、分部(子分部)工程进行。钢结构分部(子分部)工程中分项工程划分应按照现行国家标准《建筑工程施工质量验收统一标准》GB50300的规定执行。钢结构分项工程应有一个或若干检验批组成,各分项工程检验批应按本规范的规定进行划分。3.0.5分项工程检验批合格质量标准应符合下列规定:1主控项目必须符合本规范合格质量标准的要求;2一般项目其检验结果应有80%及以上的检查点(值)符合本规范合格质量标准的要求,且最大值不应超过其允许偏差值的1.2倍。3质量检查记录、质量证明文件等资料应完整。3.0.6分项工程合格质量标准应符合下列规定:1分项工程所含的各检验批均应符合本规范合格质量标准;2分项工程所含的各检验批质量验收记录应完整。3.0.7当钢结构工程施工质量不符合本规范要求时,应按下列规定进行处理:1经返工重做或更换构(配)件的检验批,应重新进行验收;2经有资质的检测单位检测鉴定能够达到设计...
