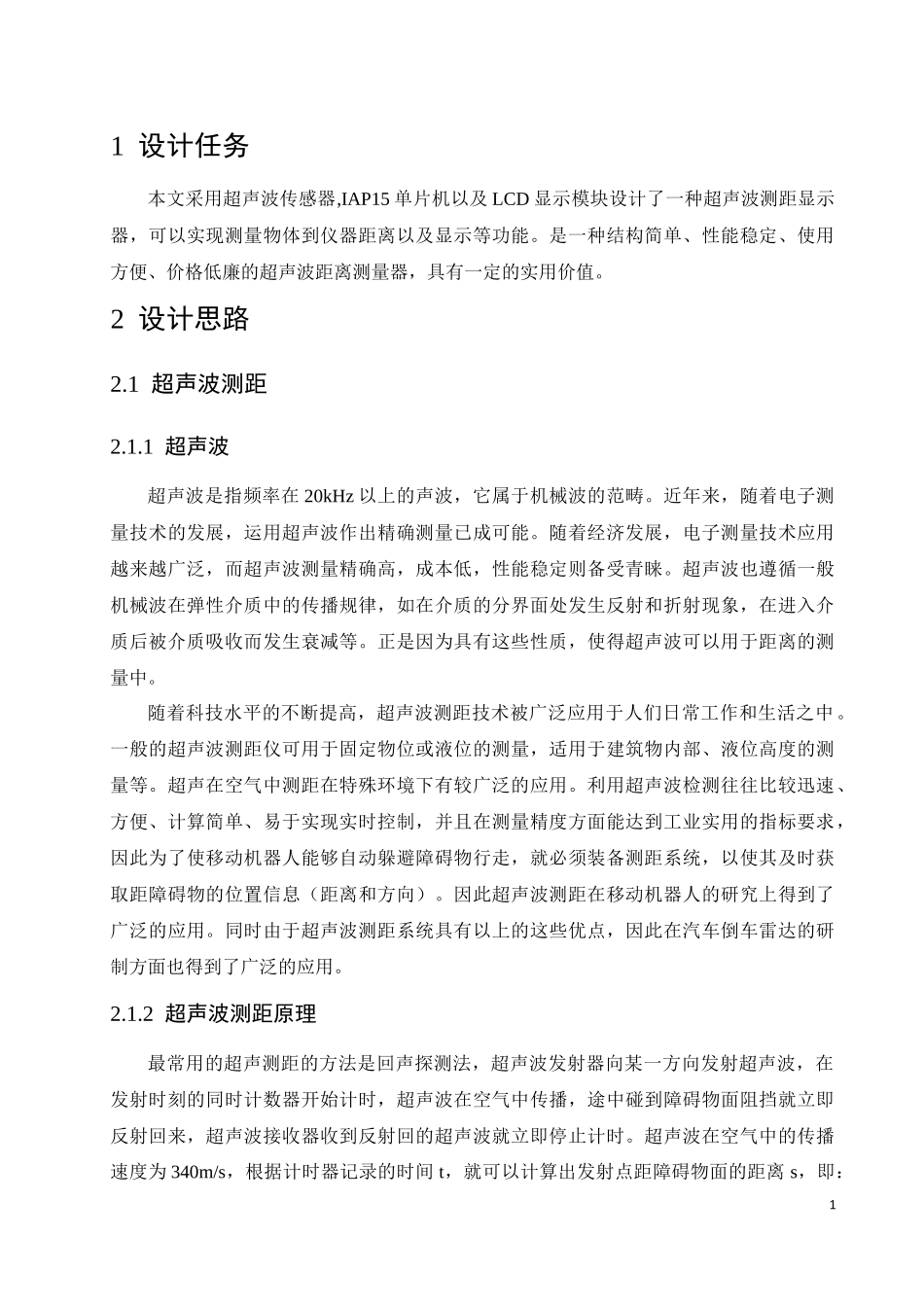

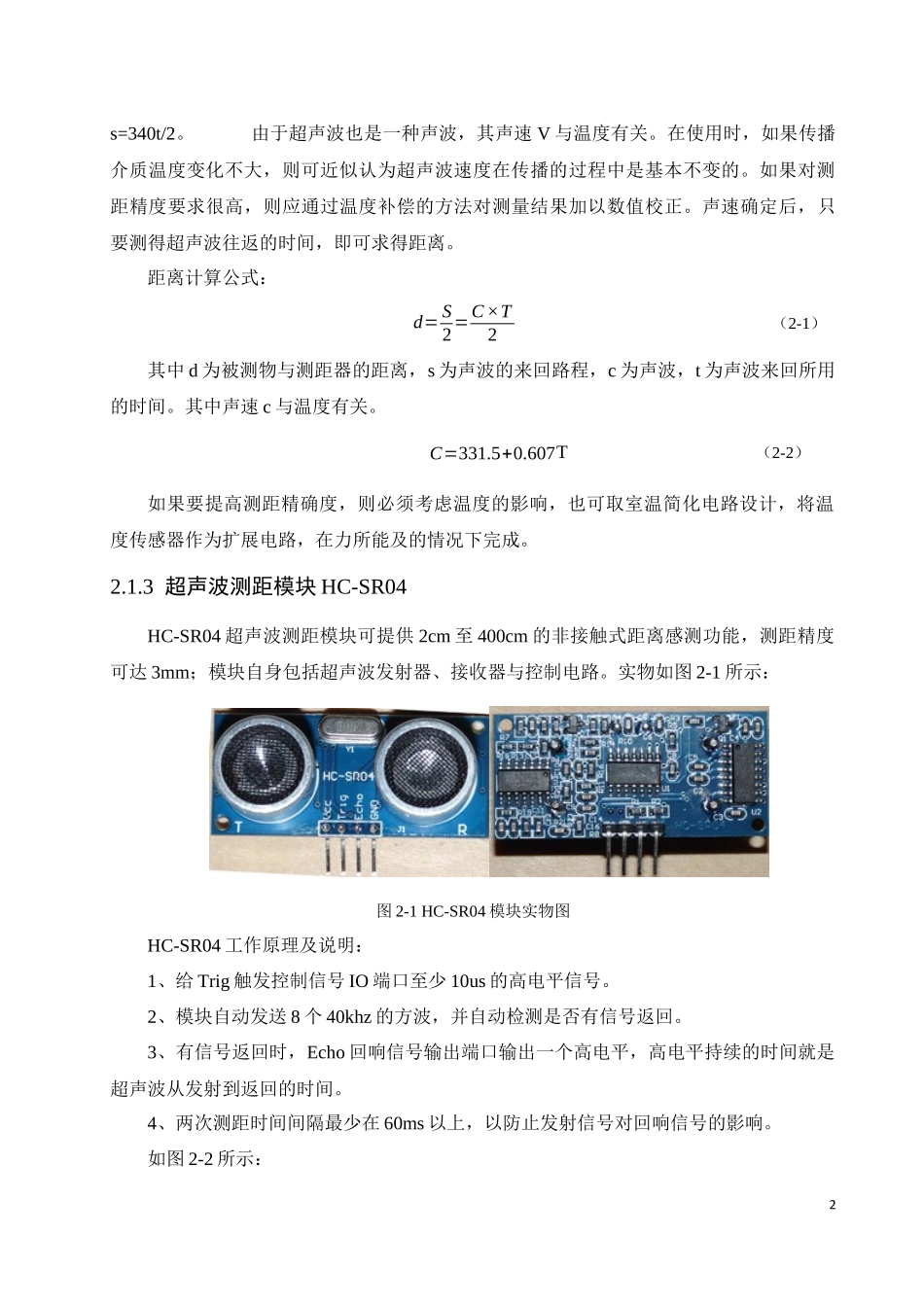

1设计任务本文采用超声波传感器,IAP15单片机以及LCD显示模块设计了一种超声波测距显示器，可以实现测量物体到仪器距离以及显示等功能。是一种结构简单、性能稳定、使用方便、价格低廉的超声波距离测量器，具有一定的实用价值。2设计思路2.1超声波测距2.1.1超声波超声波是指频率在20kHz以上的声波，它属于机械波的范畴。近年来，随着电子测量技术的发展，运用超声波作出精确测量已成可能。随着经济发展，电子测量技术应用越来越广泛，而超声波测量精确高，成本低，性能稳定则备受青睐。超声波也遵循一般机械波在弹性介质中的传播规律，如在介质的分界面处发生反射和折射现象，在进入介质后被介质吸收而发生衰减等。正是因为具有这些性质，使得超声波可以用于距离的测量中。随着科技水平的不断提高，超声波测距技术被广泛应用于人们日常工作和生活之中。一般的超声波测距仪可用于固定物位或液位的测量，适用于建筑物内部、液位高度的测量等。超声在空气中测距在特殊环境下有较广泛的应用。利用超声波检测往往比较迅速、方便、计算简单、易于实现实时控制，并且在测量精度方面能达到工业实用的指标要求，因此为了使移动机器人能够自动躲避障碍物行走，就必须装备测距系统，以使其及时获取距障碍物的位置信息（距离和方向）。因此超声波测距在移动机器人的研究上得到了广泛的应用。同时由于超声波测距系统具有以上的这些优点，因此在汽车倒车雷达的研制方面也得到了广泛的应用。2.1.2超声波测距原理最常用的超声测距的方法是回声探测法，超声波发射器向某一方向发射超声波，在发射时刻的同时计数器开始计时，超声波在空气中传播，途中碰到障碍物面阻挡就立即反射回来，超声波接收器收到反射回的超声波就立即停止计时。超声波在空气中的传播速度为340m/s，根据计时器记录的时间t，就可以计算出发射点距障碍物面的距离s，即：1s=340t/2。由于超声波也是一种声波，其声速V与温度有关。在使用时，如果传播介质温度变化不大，则可近似认为超声波速度在传播的过程中是基本不变的。如果对测距精度要求很高，则应通过温度补偿的方法对测量结果加以数值校正。声速确定后，只要测得超声波往返的时间，即可求得距离。距离计算公式：d=S2=C×T2（2-1）其中d为被测物与测距器的距离，s为声波的来回路程，c为声波，t为声波来回所用的时间。其中声速c与温度有关。C=331.5+0.607T（2-2）如果要提高测距精确度，则必须考虑温度的影响，也可取室温简化电路设计，将温度传感器作为扩展电路，在力所能及的情况下完成。2.1.3超声波测距模块HC-SR04HC-SR04超声波测距模块可提供2cm至400cm的非接触式距离感测功能，测距精度可达3mm；模块自身包括超声波发射器、接收器与控制电路。实物如图2-1所示：图2-1HC-SR04模块实物图HC-SR04工作原理及说明：1、给Trig触发控制信号IO端口至少10us的高电平信号。2、模块自动发送8个40khz的方波，并自动检测是否有信号返回。3、有信号返回时，Echo回响信号输出端口输出一个高电平，高电平持续的时间就是超声波从发射到返回的时间。4、两次测距时间间隔最少在60ms以上，以防止发射信号对回响信号的影响。如图2-2所示：2图2-2HC-SR04工作原理2.2LCD1602显示屏LCD1602显示屏实物如图2-3所示：图2-3LCD1602显示屏3LCD1602电路原理图如图2-4所示：图2-4LCD1602电路原理图2.3IAP单片机IAP15F2K61S2单片机为增强型8051CPU，具有1个单时钟/机器周期，其工作电压为4.2V～5.5V，速度比普通的8051快8～12倍；61K字节片内FLASH程序存储器，片内大容量2048字节的SRAM，大容量的片内EEPPOM，擦写次数在10万次以上；一共有8道10位高速ADC，速度高达30万次/s，3路PWM还可当3路DA使用；共有3通道比较单元，内部高可靠复位，8级可选复位门槛电压，彻底省掉外部复位电路;内部高精度RC时钟，内部时钟从5MHz～35MHz可选，相当于普通8051的60MHz～420MHz;两组高速异步串行通信端口，可以在5组管脚之间进行切换，分时复用可当5组串口使用；各种接口4扩展齐全，一根USB线实现系统供电、程序下载及通信功能。单片机实物图及引脚图如图2-5、图2-6所示：图2-5IAP单片机实物图5图2-6IAP单片机引脚图2.4单...
