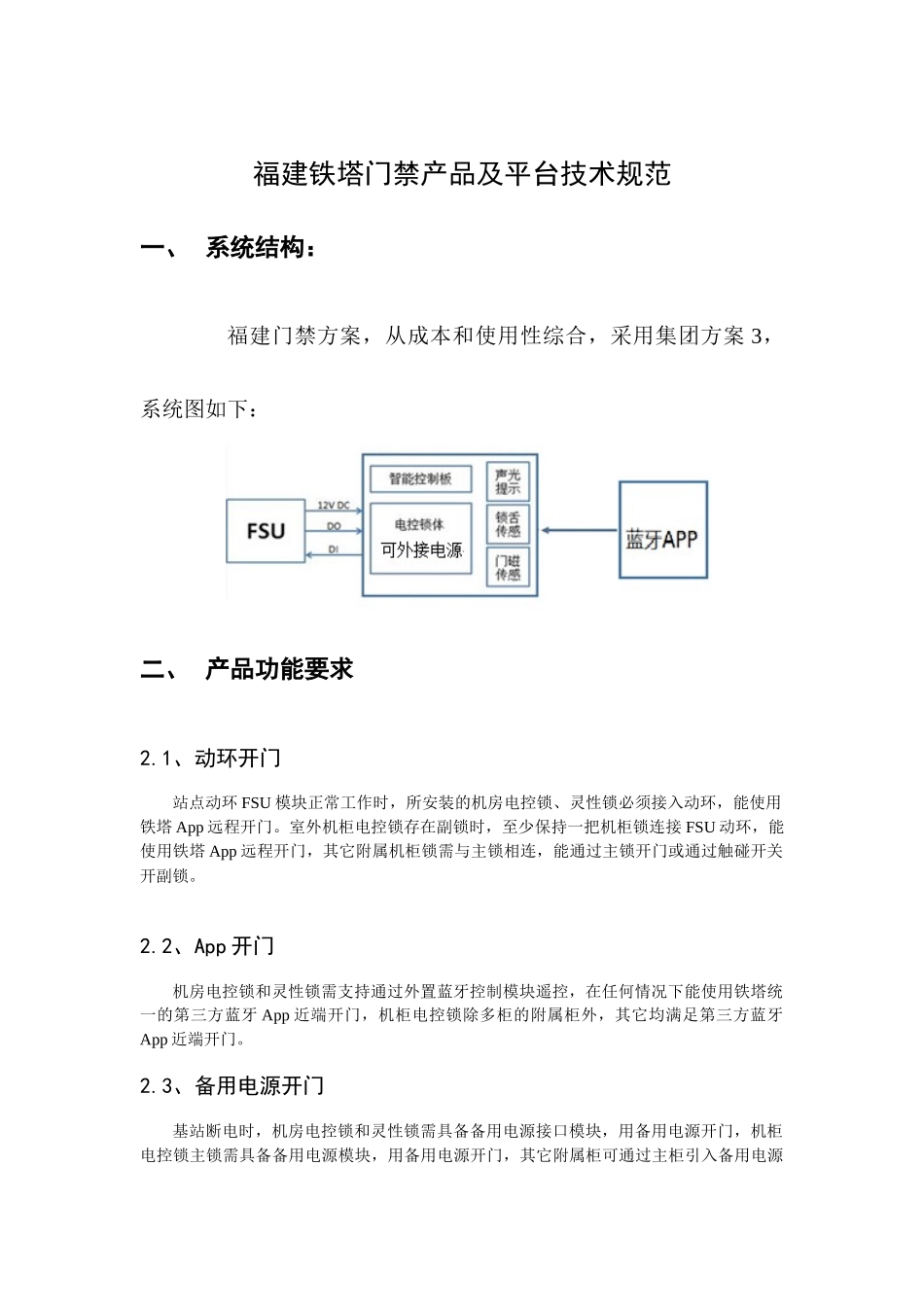

福建铁塔门禁产品及平台技术规范一、系统结构：福建门禁方案，从成本和使用性综合，采用集团方案3，系统图如下：二、产品功能要求2.1、动环开门站点动环FSU模块正常工作时，所安装的机房电控锁、灵性锁必须接入动环，能使用铁塔App远程开门。室外机柜电控锁存在副锁时，至少保持一把机柜锁连接FSU动环，能使用铁塔App远程开门，其它附属机柜锁需与主锁相连，能通过主锁开门或通过触碰开关开副锁。2.2、App开门机房电控锁和灵性锁需支持通过外置蓝牙控制模块遥控，在任何情况下能使用铁塔统一的第三方蓝牙App近端开门，机柜电控锁除多柜的附属柜外，其它均满足第三方蓝牙App近端开门。2.3、备用电源开门基站断电时，机房电控锁和灵性锁需具备备用电源接口模块，用备用电源开门，机柜电控锁主锁需具备备用电源模块，用备用电源开门，其它附属柜可通过主柜引入备用电源开门。在备用电源下，采用第三方App开门。2.4、机械钥匙开门任何情况下，任何机房电控锁、灵性锁、机柜电控锁均能使用机械钥匙开门。2.5、门磁传感器电控锁和灵性锁需具备门磁传感，机柜锁多柜时，门磁采用串联，机柜要求采用机械门磁。2.6、锁舌传感机房电控锁、灵性锁、机柜电控锁主柜具备锁舌传感或把手传感。2.7、钥匙扭动传感电控锁可提供钥匙扭动传感（不强制要求）。2.8、声光提示锁内应具有蜂鸣器及LED指示灯，在开锁指令执行的时候有相应的反应。2.9、自动上锁功能电控开门但锁、门未打开且等待进门超时（预设置超时时间6-15秒）后，自动恢复到完全锁定状态。2.10、虚锁告警电控锁和灵性锁在门磁闭合，锁舌未伸出时，在预设时间后具有声音或光提示。2.11、备用电源接口及充电线配置备用电源接口统一采用5V外供电源，DC5.5*2.1插座，防腐性能中性盐雾试验达到120小时以上，接触材质具有良好的导电性，保证户外3年以上功能正常不锈蚀。每100个站配置6根充电线。2.12、工作电流机柜电控锁，可以通过集团DO口、蓝牙，接收开门指令，并反馈锁状态，开门电流小于250mA；灵性锁和机房电控锁工作电流不大于450mA,当电控锁最大负载电流可能超过500mA时，应单独增加48V/12V电压转换模块，直接从开关电源引接,并符合铁塔施工规范。2.13、机械钥匙保留机械钥匙，一把锁5把钥匙，钥匙严格管理，不外借，只有在出现智能锁电控部分已经损坏，要更换电控锁时使用，钥匙单配；2.14、软件对接所提供的机房电控锁、灵性锁、机柜电控锁的蓝牙控制模块应遵循福建铁塔蓝牙SDK统一标准解决方案。三、产品参数性能要求3.1、产品功能参数要求蓝牙控制模块序号类别条目指标备注1蓝牙控制模块蓝牙模块数据处理BLE4.0，可通过APP编码2控制模块工作电压DC12V3支持动环远程开门支持铁塔FSUDO电平、脉冲两种开锁指令；4手机APP遥控支持通过手机APP在近端，遥控蓝牙模块进行开锁控制。5支持两路独立供电支持基站内部供电（FSU或内部电源）和外接充电宝供电，两路供电互不干扰。6开锁延迟开锁指令下达后，支持5-15秒开锁延迟机柜电控锁序号类别条目指标备注1机柜电控锁机柜电控锁控制板工作电压DC12V，开锁电流≤250mA2锁舌传感内置锁舌传感或把手开合传感3开锁声光提示具有声光告警提示的功能4自动上锁功能收到开锁指令，但未按动锁把开启，超过开锁延时之后，自动恢复到完全锁定状态；5门磁配套提供外置门磁6机械锁芯保留机械锁芯，作为备用开锁通道需要单配7内置外接供电接口接口类型DC5.5*2.1插座8防护盖子机械锁芯及外接供电接口必须有防护盖子安防锁序号类别条目指标备注1机房电控锁机房电控锁控制板工作电压DC12V，开锁电流≤450mA2锁舌传感内置锁舌传感3开锁声光提示具有声光告警提示的功能。4门磁配套提供外置门磁5机械锁芯保留机械锁芯，作为备用开锁通道需要单配6外置防误开按钮及外接供电模块集成外置防误开按钮，在开锁指令下达后，需按按钮之后才可以开门；外接供电接口类型DC5.5*2.1插座；防误开按钮和外接供电接口集成在同一外置盒子里，直接安装在室内站门板外侧；灵性锁需求3.2、电气参数要求序号类别条目指标备注1蓝牙控制盒模块设计采用低功耗BLE4.0芯片，无障碍数据传输距离可达10米；定制品牌性能需达到相当于：N...
