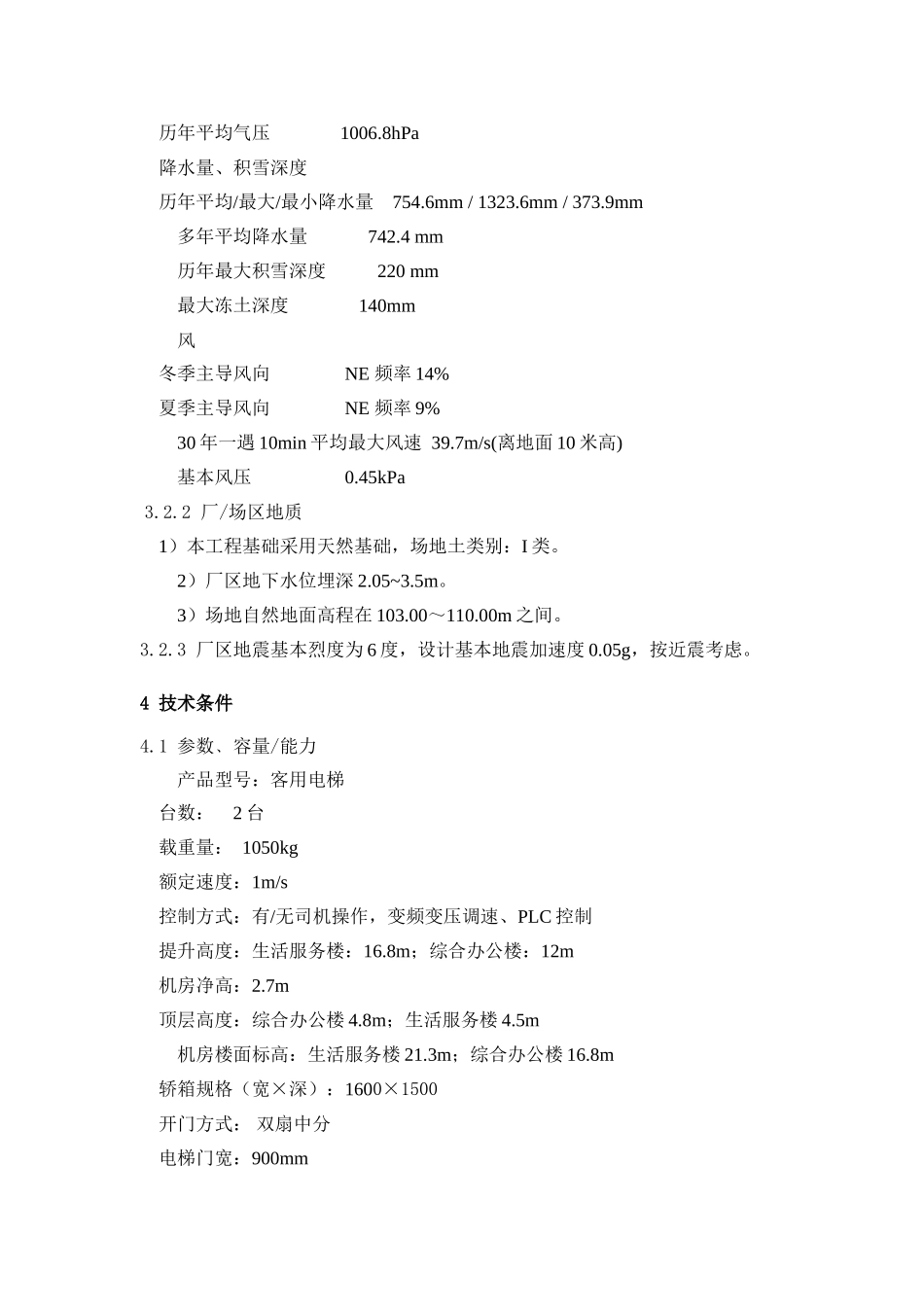

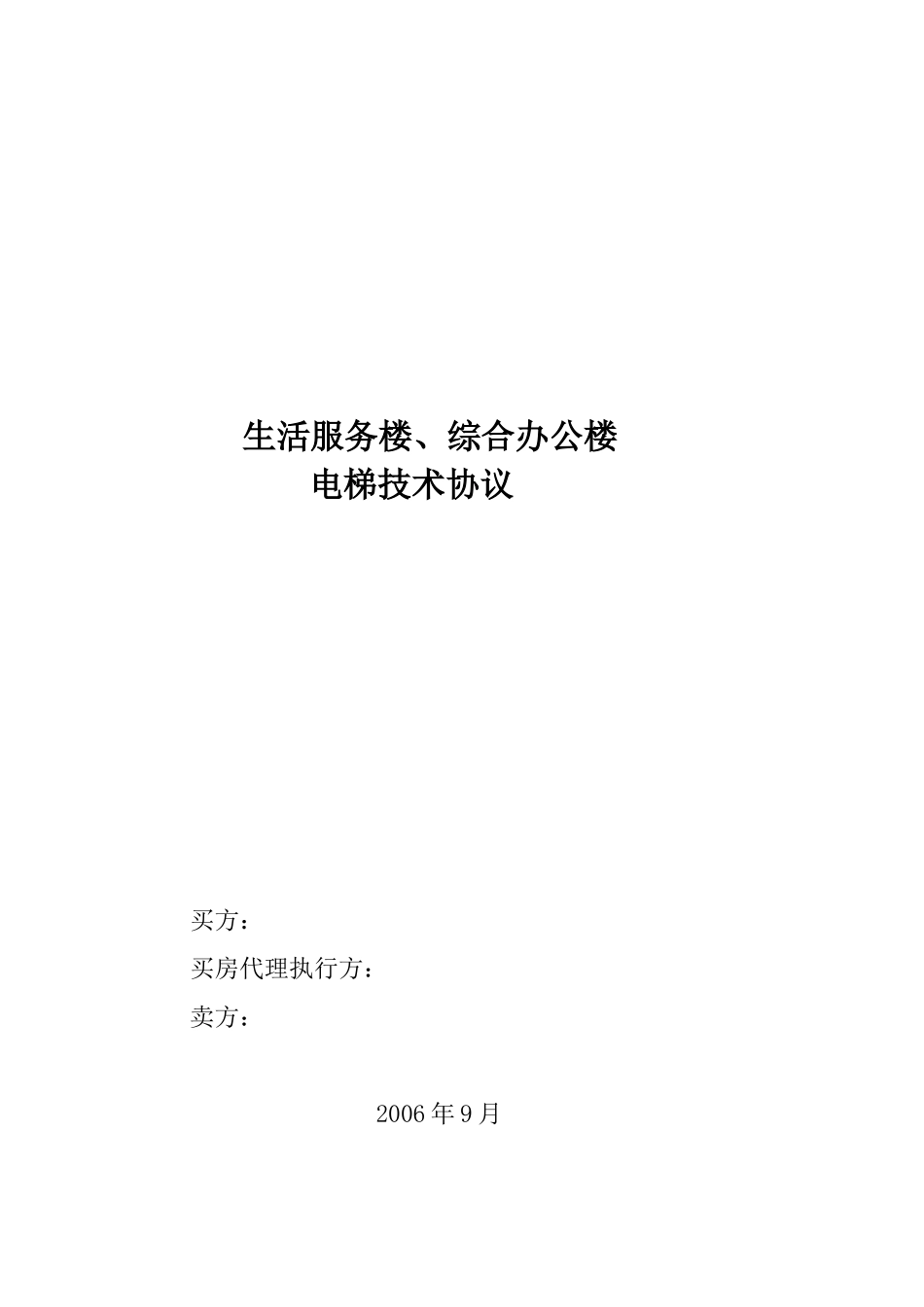

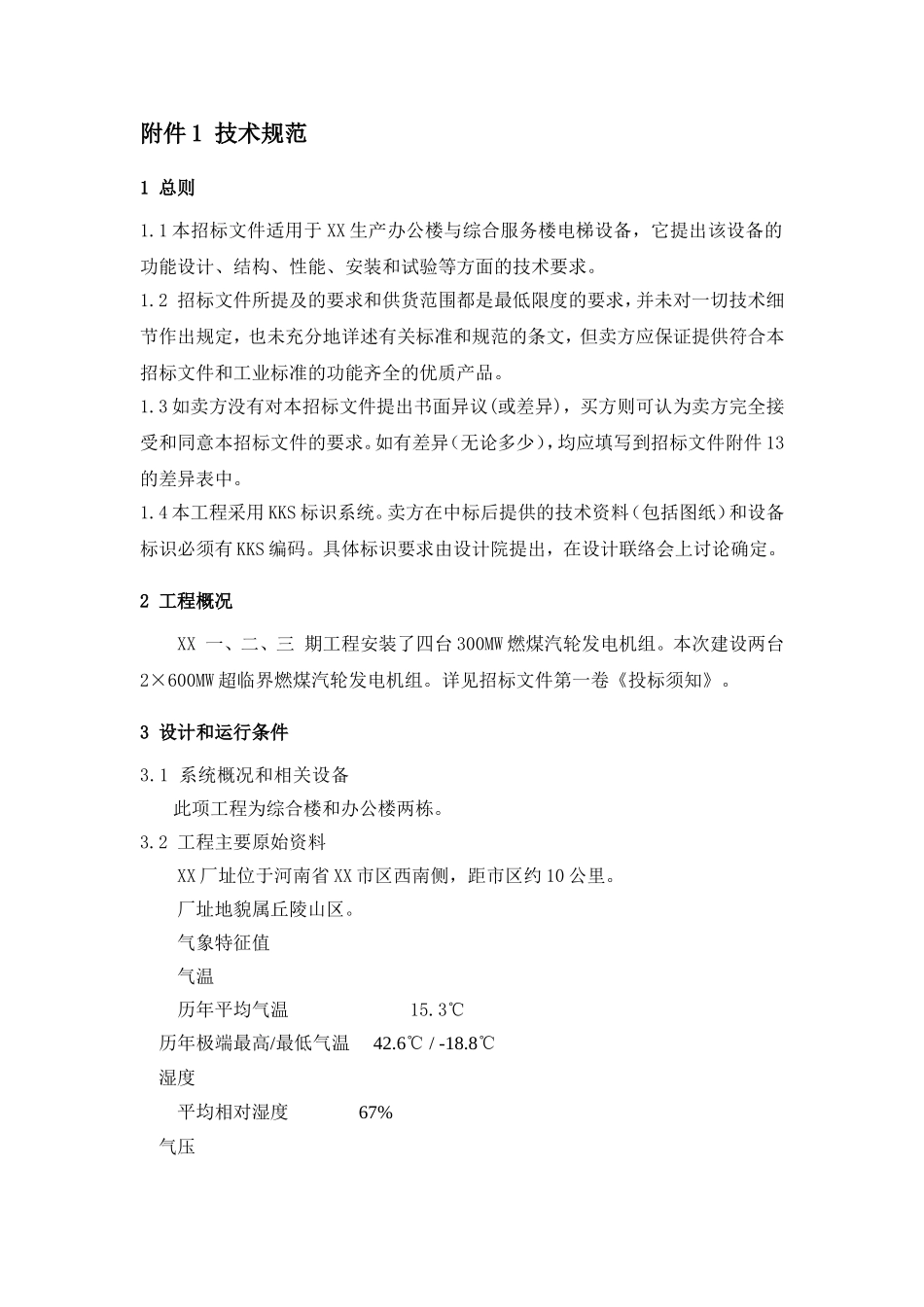

生活服务楼、综合办公楼电梯技术协议买方：买房代理执行方：卖方：2006年9月附件1技术规范1总则1.1本招标文件适用于XX生产办公楼与综合服务楼电梯设备，它提出该设备的功能设计、结构、性能、安装和试验等方面的技术要求。1.2招标文件所提及的要求和供货范围都是最低限度的要求，并未对一切技术细节作出规定，也未充分地详述有关标准和规范的条文，但卖方应保证提供符合本招标文件和工业标准的功能齐全的优质产品。1.3如卖方没有对本招标文件提出书面异议(或差异)，买方则可认为卖方完全接受和同意本招标文件的要求。如有差异（无论多少），均应填写到招标文件附件13的差异表中。1.4本工程采用KKS标识系统。卖方在中标后提供的技术资料（包括图纸）和设备标识必须有KKS编码。具体标识要求由设计院提出，在设计联络会上讨论确定。2工程概况XX一、二、三期工程安装了四台300MW燃煤汽轮发电机组。本次建设两台2×600MW超临界燃煤汽轮发电机组。详见招标文件第一卷《投标须知》。3设计和运行条件3.1系统概况和相关设备此项工程为综合楼和办公楼两栋。3.2工程主要原始资料XX厂址位于河南省XX市区西南侧，距市区约10公里。厂址地貌属丘陵山区。气象特征值气温历年平均气温15.3℃历年极端最高/最低气温42.6℃/-18.8℃湿度平均相对湿度67%气压历年平均气压1006.8hPa降水量、积雪深度历年平均/最大/最小降水量754.6mm/1323.6mm/373.9mm多年平均降水量742.4mm历年最大积雪深度220mm最大冻土深度140mm风冬季主导风向NE频率14%夏季主导风向NE频率9%30年一遇10min平均最大风速39.7m/s(离地面10米高)基本风压0.45kPa3.2.2厂/场区地质1）本工程基础采用天然基础，场地土类别：I类。2）厂区地下水位埋深2.05~3.5m。3）场地自然地面高程在103.00～110.00m之间。3.2.3厂区地震基本烈度为6度，设计基本地震加速度0.05g，按近震考虑。4技术条件4.1参数﹑容量/能力产品型号：客用电梯台数：2台载重量：1050kg额定速度：1m/s控制方式：有/无司机操作，变频变压调速、PLC控制提升高度：生活服务楼：16.8m；综合办公楼：12m机房净高：2.7m顶层高度：综合办公楼4.8m；生活服务楼4.5m机房楼面标高：生活服务楼21.3m；综合办公楼16.8m轿箱规格（宽×深）：1600×1500开门方式：双扇中分电梯门宽：900mm停层数：综合办公楼：4层（0m、4.2m、8.1m、12.00m）生活服务楼：5层（0m、4.5m、9m、12.9m、16.8m）井道最小尺寸：综合办公楼：2100mm×2200mm，生活服务楼：2300×2200mm机底坑深度：生活服务楼1500mm；综合办公楼1400mm动力电源：380V三相三线制照明电源：由卖方自行解决，可加控制变压器。4.2性能要求4.2.1电梯设计、设备及设施均应满足国家建委和公安部有关消防规范要求,电梯应设有消防功能。电梯无故障运行次数60000次，电梯运行寿命30年。4.2.2轿箱内设置运行遇障时呼救按钮及对外联系电话，停电时轿箱可自动停层(平层)开门。4.2.3所有停靠层均设有显示层数的数字显示器和上、下行显示。4.2.4在电梯的底层应设有消防所专用的操作按钮。4.2.5电梯应设有备用状态下自动回到指定层的功能。4.2.6本电梯作为电厂生产办公楼与综合服务楼载客使用。4.2.7控制屏设置入口带防尘网的微正压运行的风机。4.2.8电梯的电源切换装置由业主购买，电梯厂设计安装。4.2.9随轿箱运行的电缆应采用组合式电缆，通讯电缆采用屏蔽电缆。电缆、电线均应采取防水措施。4.2.10电梯应装设超载警报器和消防系统。该消防系统应留有有关消防信号接口，使电梯消防运行情况可以在集控室消防控制柜上得到显示。4.2.11电梯机房内的控制屏上应具有显示电梯运行次数的功能。4.2.12电梯轿箱的内装修应采用拼花天然大理石（颜色待定）。4.2.13电梯必须具备的安全设施：超速保护装置供电系统断相、错相保护装置撞底缓冲装置超越上下极限工作位置时的保护装置层门销与轿门电气联锁装置停电或电气系统发生故障时,应有轿厢慢速移动的措施和强迫开门装置。过载保护装置光电加安全触板4.3结构要求/系统配置要求4.3.1轿厢规格(宽×深×高)：1600×1500×23004.3.2开门方式：中分4.3.2层门尺寸（门洞宽×门洞高）：900×21004.4配供的辅助设备的要求4....
