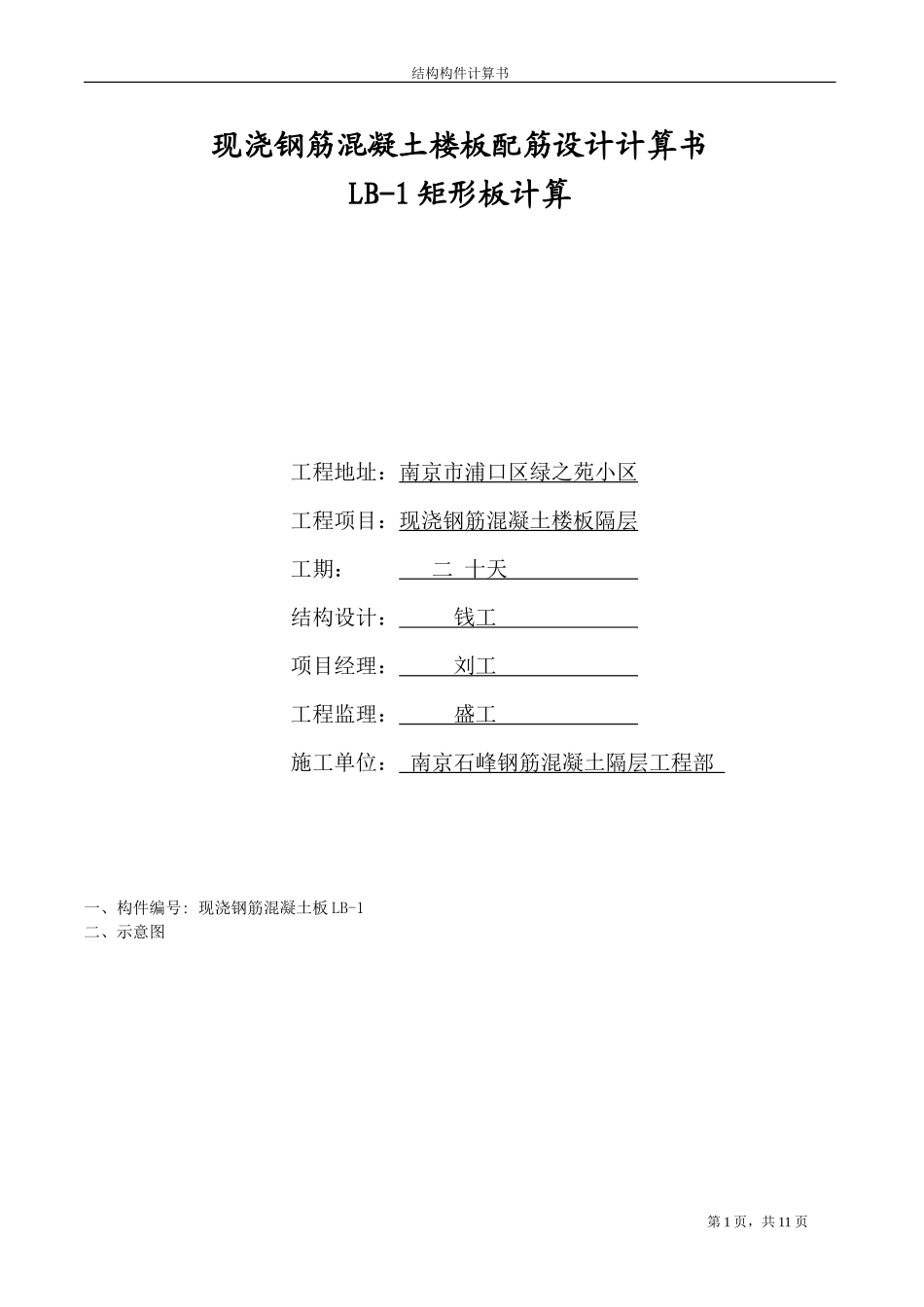

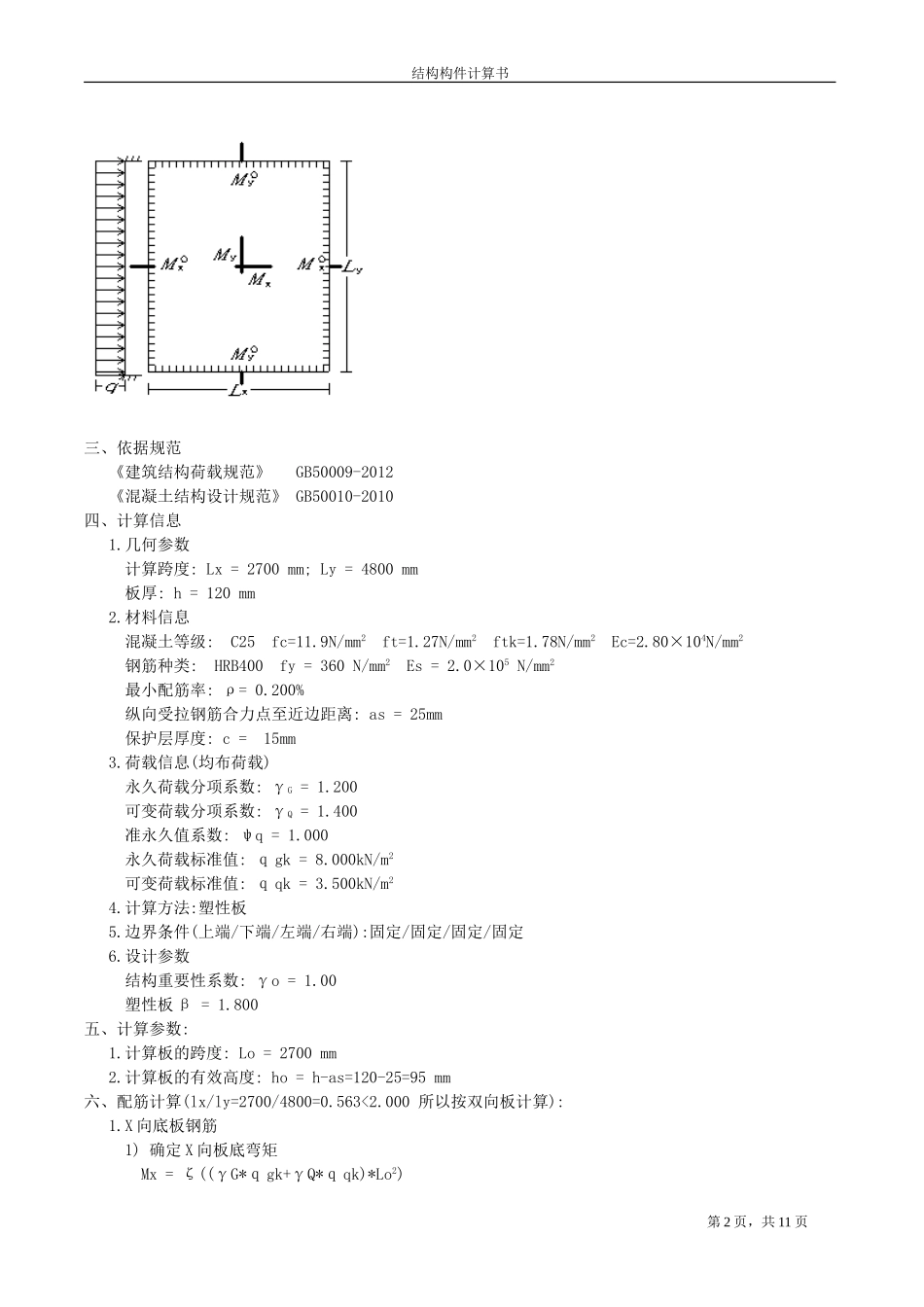

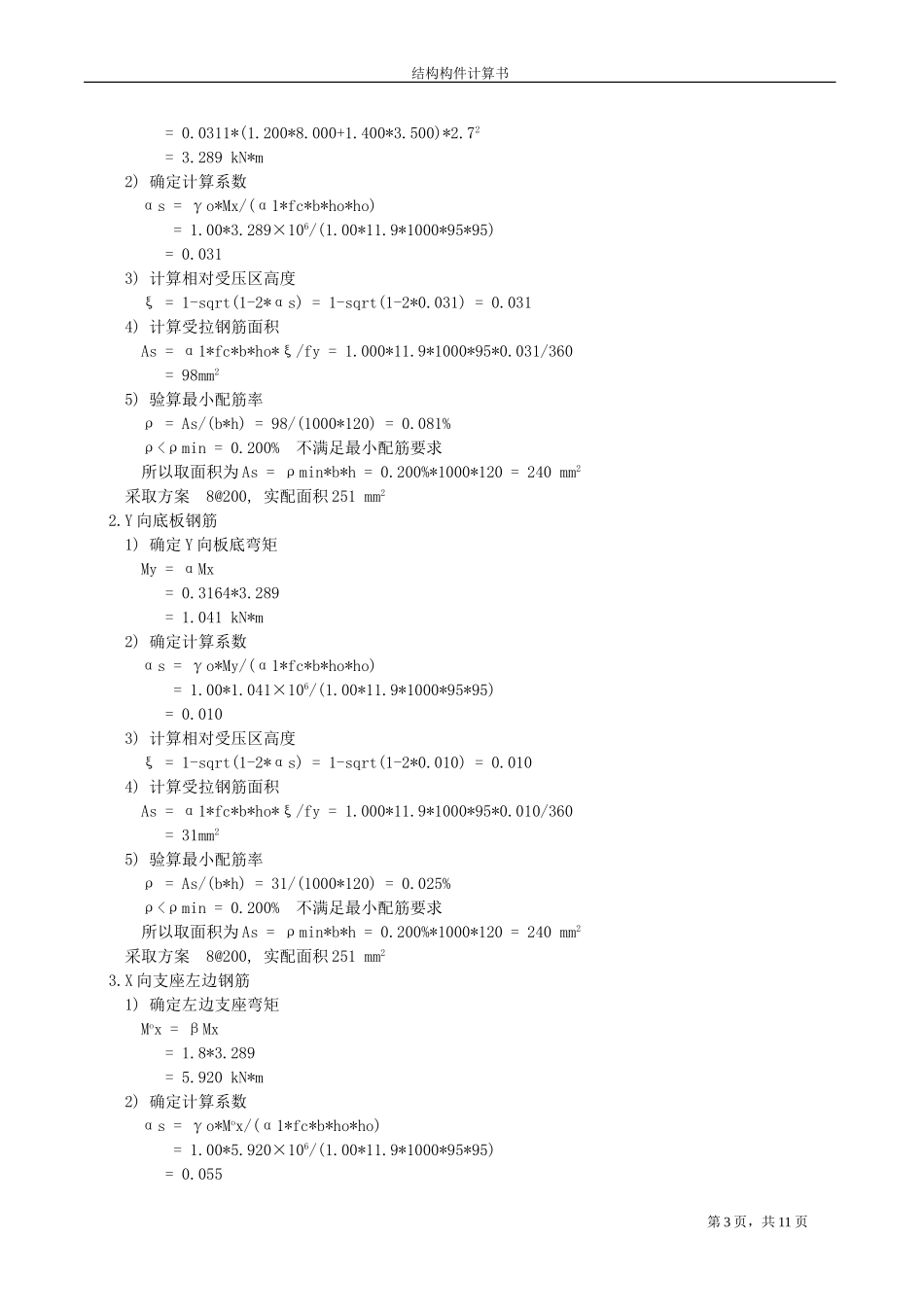

结构构件计算书现浇钢筋混凝土楼板配筋设计计算书LB-1矩形板计算工程地址:南京市浦口区绿之苑小区工程项目:现浇钢筋混凝土楼板隔层工期:二十天结构设计:钱工项目经理:刘工工程监理:盛工施工单位:南京石峰钢筋混凝土隔层工程部一、构件编号:现浇钢筋混凝土板LB-1二、示意图第1页,共11页结构构件计算书三、依据规范《建筑结构荷载规范》GB50009-2012《混凝土结构设计规范》GB50010-2010四、计算信息1.几何参数计算跨度:Lx=2700mm;Ly=4800mm板厚:h=120mm2.材料信息混凝土等级:C25fc=11.9N/mm2ft=1.27N/mm2ftk=1.78N/mm2Ec=2.80×104N/mm2钢筋种类:HRB400fy=360N/mm2Es=2.0×105N/mm2最小配筋率:ρ=0.200%纵向受拉钢筋合力点至近边距离:as=25mm保护层厚度:c=15mm3.荷载信息(均布荷载)永久荷载分项系数:γG=1.200可变荷载分项系数:γQ=1.400准永久值系数:ψq=1.000永久荷载标准值:qgk=8.000kN/m2可变荷载标准值:qqk=3.500kN/m24.计算方法:塑性板5.边界条件(上端/下端/左端/右端):固定/固定/固定/固定6.设计参数结构重要性系数:γo=1.00塑性板β=1.800五、计算参数:1.计算板的跨度:Lo=2700mm2.计算板的有效高度:ho=h-as=120-25=95mm六、配筋计算(lx/ly=2700/4800=0.563<2.000所以按双向板计算):1.X向底板钢筋1)确定X向板底弯矩Mx=ζ((γG*qgk+γQ*qqk)*Lo2)第2页,共11页结构构件计算书=0.0311*(1.200*8.000+1.400*3.500)*2.72=3.289kN*m2)确定计算系数αs=γo*Mx/(α1*fc*b*ho*ho)=1.00*3.289×106/(1.00*11.9*1000*95*95)=0.0313)计算相对受压区高度ξ=1-sqrt(1-2*αs)=1-sqrt(1-2*0.031)=0.0314)计算受拉钢筋面积As=α1*fc*b*ho*ξ/fy=1.000*11.9*1000*95*0.031/360=98mm25)验算最小配筋率ρ=As/(b*h)=98/(1000*120)=0.081%ρ<ρmin=0.200%不满足最小配筋要求所以取面积为As=ρmin*b*h=0.200%*1000*120=240mm2采取方案8@200,实配面积251mm22.Y向底板钢筋1)确定Y向板底弯矩My=αMx=0.3164*3.289=1.041kN*m2)确定计算系数αs=γo*My/(α1*fc*b*ho*ho)=1.00*1.041×106/(1.00*11.9*1000*95*95)=0.0103)计算相对受压区高度ξ=1-sqrt(1-2*αs)=1-sqrt(1-2*0.010)=0.0104)计算受拉钢筋面积As=α1*fc*b*ho*ξ/fy=1.000*11.9*1000*95*0.010/360=31mm25)验算最小配筋率ρ=As/(b*h)=31/(1000*120)=0.025%ρ<ρmin=0.200%不满足最小配筋要求所以取面积为As=ρmin*b*h=0.200%*1000*120=240mm2采取方案8@200,实配面积251mm23.X向支座左边钢筋1)确定左边支座弯矩Mox=βMx=1.8*3.289=5.920kN*m2)确定计算系数αs=γo*Mox/(α1*fc*b*ho*ho)=1.00*5.920×106/(1.00*11.9*1000*95*95)=0.055第3页,共11页结构构件计算书3)计算相对受压区高度ξ=1-sqrt(1-2*αs)=1-sqrt(1-2*0.055)=0.0574)计算受拉钢筋面积As=α1*fc*b*ho*ξ/fy=1.000*11.9*1000*95*0.057/360=178mm25)验算最小配筋率ρ=As/(b*h)=178/(1000*120)=0.148%ρ<ρmin=0.200%不满足最小配筋要求所以取面积为As=ρmin*b*h=0.200%*1000*120=240mm2采取方案8@200,实配面积251mm24.X向支座右边钢筋1)确定右边支座弯矩Mox=βMx=1.8*3.289=5.920kN*m2)确定计算系数αs=γo*Mox/(α1*fc*b*ho*ho)=1.00*5.920×106/(1.00*11.9*1000*95*95)=0.0553)计算相对受压区高度ξ=1-sqrt(1-2*αs)=1-sqrt(1-2*0.055)=0.0574)计算受拉钢筋面积As=α1*fc*b*ho*ξ/fy=1.000*11.9*1000*95*0.057/360=178mm25)验算最小配筋率ρ=As/(b*h)=178/(1000*120)=0.148%ρ<ρmin=0.200%不满足最小配筋要求所以取面积为As=ρmin*b*h=0.200%*1000*120=240mm2采取方案8@200,实配面积251mm25.Y向上边支座钢筋1)确定上边支座弯矩Moy=βMy=1.8*1.041=1.873kN*m2)确定计算系数αs=γo*Moy/(α1*fc*b*ho*ho)=1.00*1.873×106/(1.00*11.9*1000*95*95)=0.0173)计算相对受压区高度ξ=1-sqrt(1-2*αs)=1-sqrt(1-2*0.017)=0.0184)计算受拉钢筋面积As=α1*fc*b*ho*ξ/fy=1.000*11.9*1000*95*0.018/360=55mm25)验算最小配筋率第4页,共11页结构构件计算书ρ=As/(b*h)=55/(1000*120)=0.046%ρ<ρmin=0.200%不满足最小配筋要求所以取面积为As=ρmin*b*h=0.200%*1000*120=240mm...
