物理九上电路串并联电路设计(难题选择10道)VIP免费

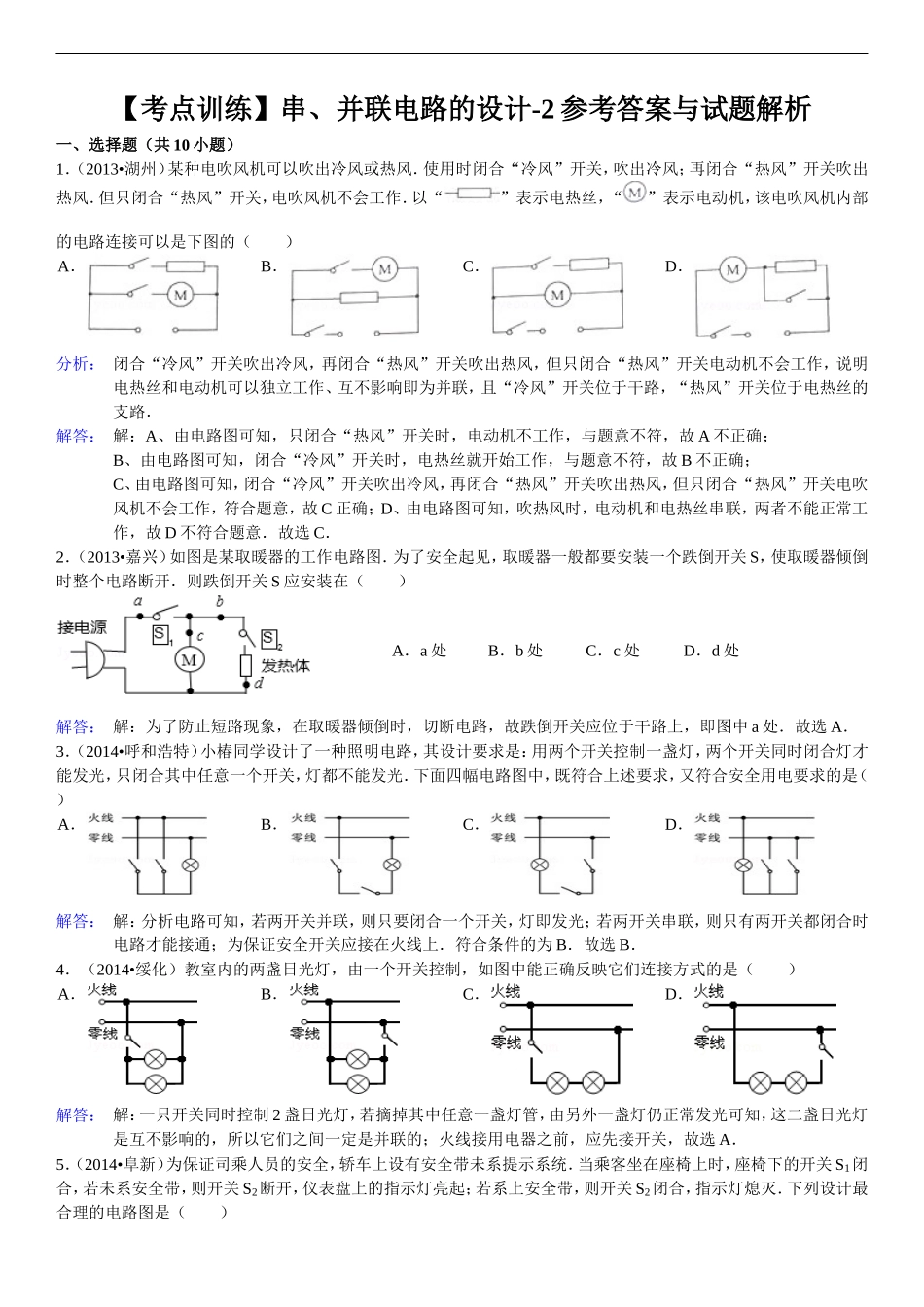

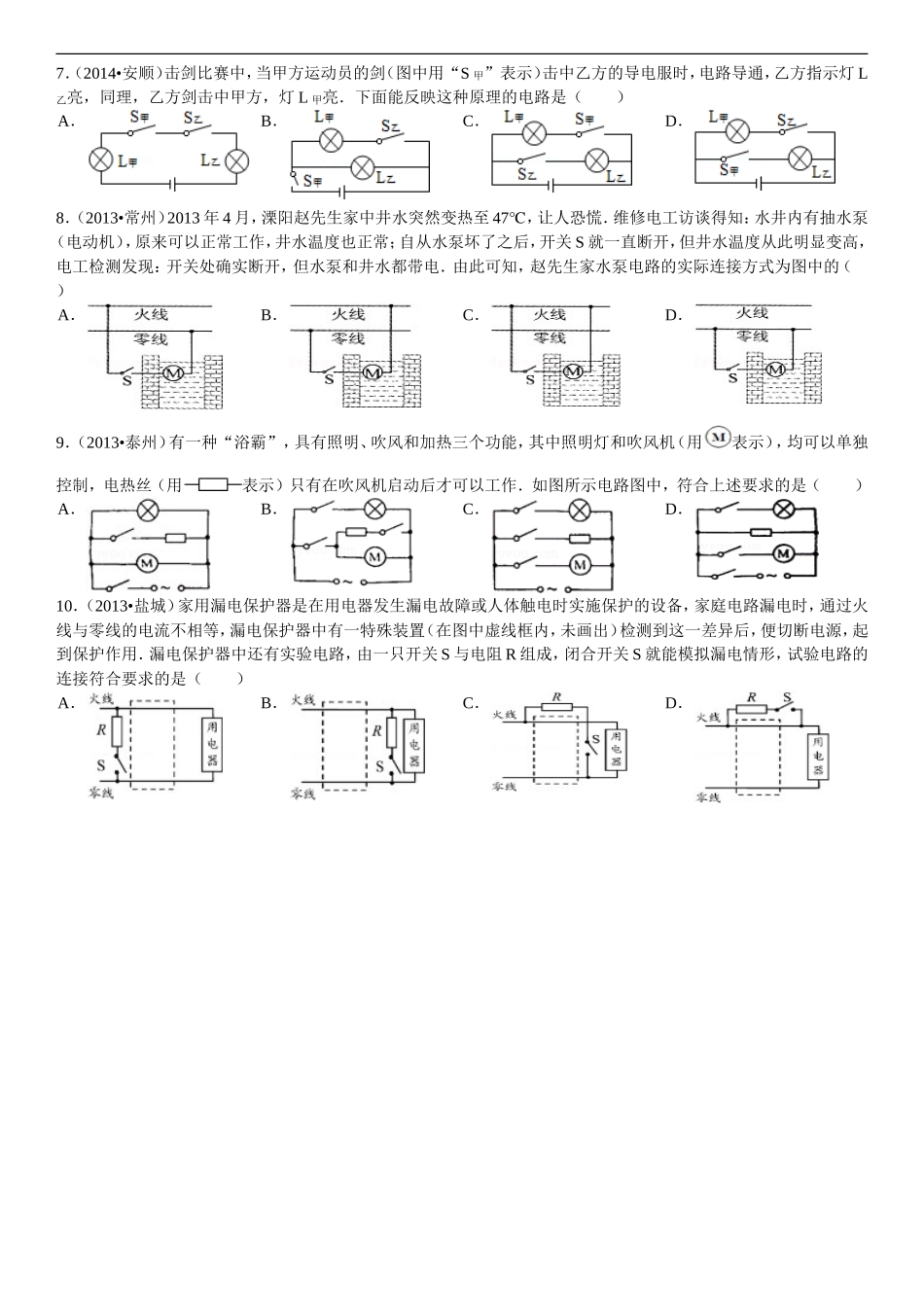

【考点训练】串、并联电路的设计-2一、选择题（共10小题）1．（2013•湖州）某种电吹风机可以吹出冷风或热风．使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风．但只闭合“热风”开关，电吹风机不会工作．以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的（）A．B．C．D．2．（2013•嘉兴）如图是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S应安装在（）3．（2014•呼和浩特）小椿同学设计了一种照明电路，其设计要求是：用两个开关控制一盏灯，两个开关同时闭合灯才能发光，只闭合其中任意一个开关，灯都不能发光．下面四幅电路图中，既符合上述要求，又符合安全用电要求的是（）A．B．C．D．4．（2014•绥化）教室内的两盏日光灯，由一个开关控制，如图中能正确反映它们连接方式的是（）A．B．C．D．5．（2014•阜新）为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．下列设计最合理的电路图是（）A．B．C．D．6．（2014•北京）小宁用四盏灯、两个开关，设计了教室的照明电路，要求每个开关都能独立控制两盏灯．如图所示的电路图中，符合要求的是（）A．B．C．D．A．a处B．b处C．c处D．d处7．（2014•安顺）击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯L乙亮，同理，乙方剑击中甲方，灯L甲亮．下面能反映这种原理的电路是（）A．B．C．D．8．（2013•常州）2013年4月，溧阳赵先生家中井水突然变热至47℃，让人恐慌．维修电工访谈得知：水井内有抽水泵（电动机），原来可以正常工作，井水温度也正常；自从水泵坏了之后，开关S就一直断开，但井水温度从此明显变高，电工检测发现：开关处确实断开，但水泵和井水都带电．由此可知，赵先生家水泵电路的实际连接方式为图中的（）A．B．C．D．9．（2013•泰州）有一种“浴霸”，具有照明、吹风和加热三个功能，其中照明灯和吹风机（用表示），均可以单独控制，电热丝（用表示）只有在吹风机启动后才可以工作．如图所示电路图中，符合上述要求的是（）A．B．C．D．10．（2013•盐城）家用漏电保护器是在用电器发生漏电故障或人体触电时实施保护的设备，家庭电路漏电时，通过火线与零线的电流不相等，漏电保护器中有一特殊装置（在图中虚线框内，未画出）检测到这一差异后，便切断电源，起到保护作用．漏电保护器中还有实验电路，由一只开关S与电阻R组成，闭合开关S就能模拟漏电情形，试验电路的连接符合要求的是（）A．B．C．D．【考点训练】串、并联电路的设计-2参考答案与试题解析一、选择题（共10小题）1．（2013•湖州）某种电吹风机可以吹出冷风或热风．使用时闭合“冷风”开关，吹出冷风；再闭合“热风”开关吹出热风．但只闭合“热风”开关，电吹风机不会工作．以“”表示电热丝，“”表示电动机，该电吹风机内部的电路连接可以是下图的（）A．B．C．D．分析：闭合“冷风”开关吹出冷风，再闭合“热风”开关吹出热风，但只闭合“热风”开关电动机不会工作，说明电热丝和电动机可以独立工作、互不影响即为并联，且“冷风”开关位于干路，“热风”开关位于电热丝的支路．解答：解：A、由电路图可知，只闭合“热风”开关时，电动机不工作，与题意不符，故A不正确；B、由电路图可知，闭合“冷风”开关时，电热丝就开始工作，与题意不符，故B不正确；C、由电路图可知，闭合“冷风”开关吹出冷风，再闭合“热风”开关吹出热风，但只闭合“热风”开关电吹风机不会工作，符合题意，故C正确；D、由电路图可知，吹热风时，电动机和电热丝串联，两者不能正常工作，故D不符合题意．故选C．2．（2013•嘉兴）如图是某取暖器的工作电路图．为了安全起见，取暖器一般都要安装一个跌倒开关S，使取暖器倾倒时整个电路断开．则跌倒开关S应安装在（）解答：解：为了防止短路现象，在取暖器倾倒时，切断电路，故跌倒开关应位于干路上，即图...
