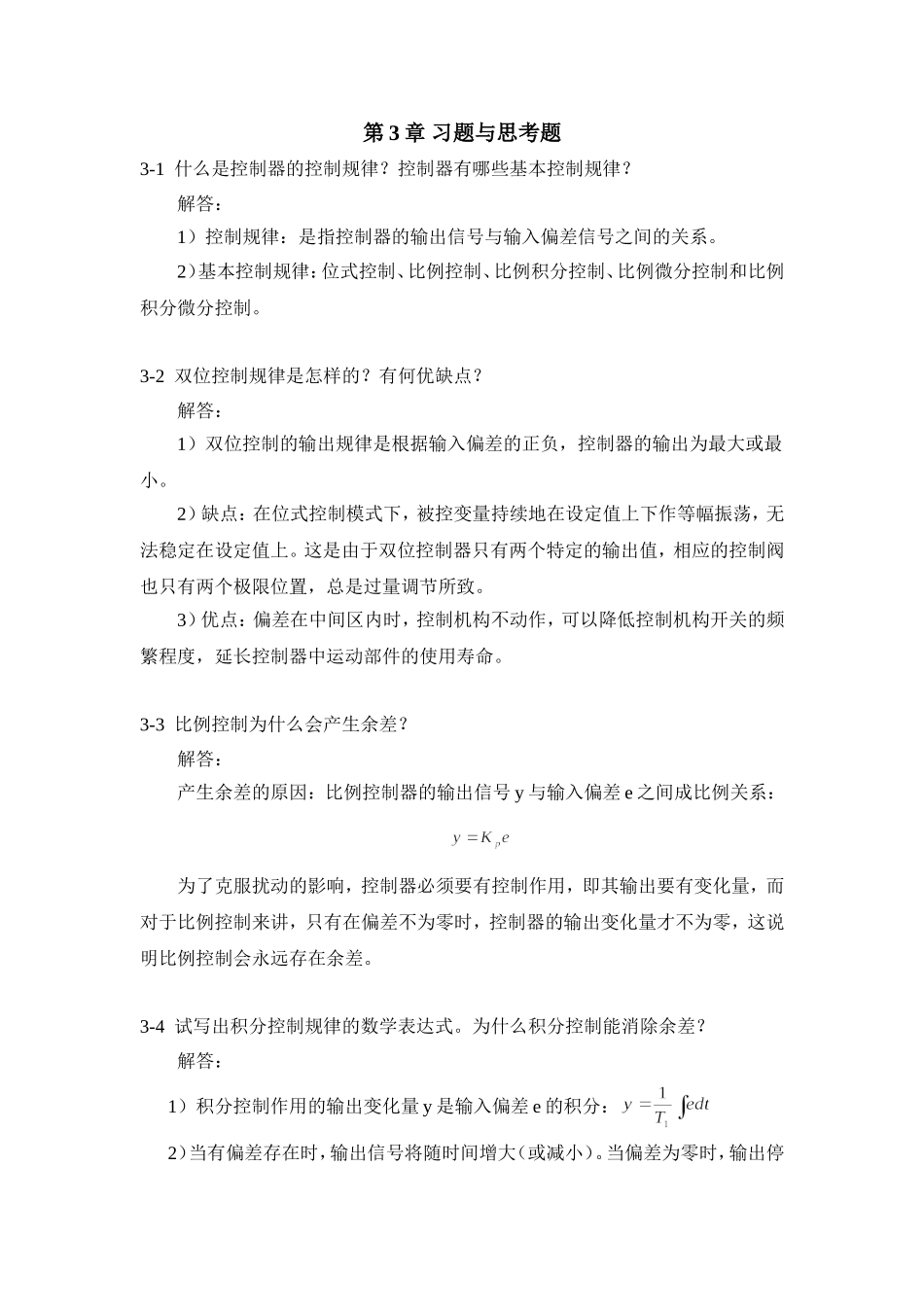

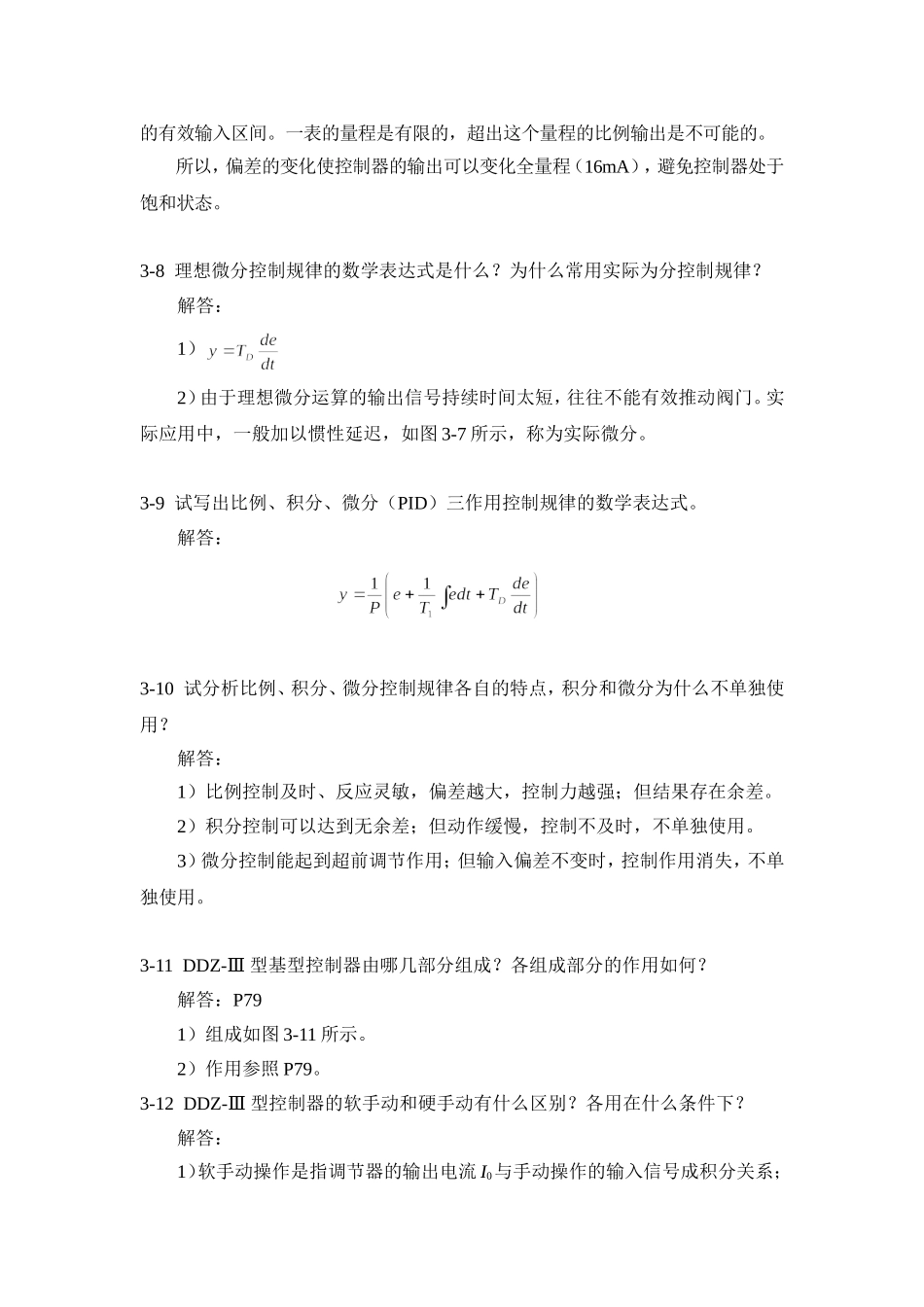

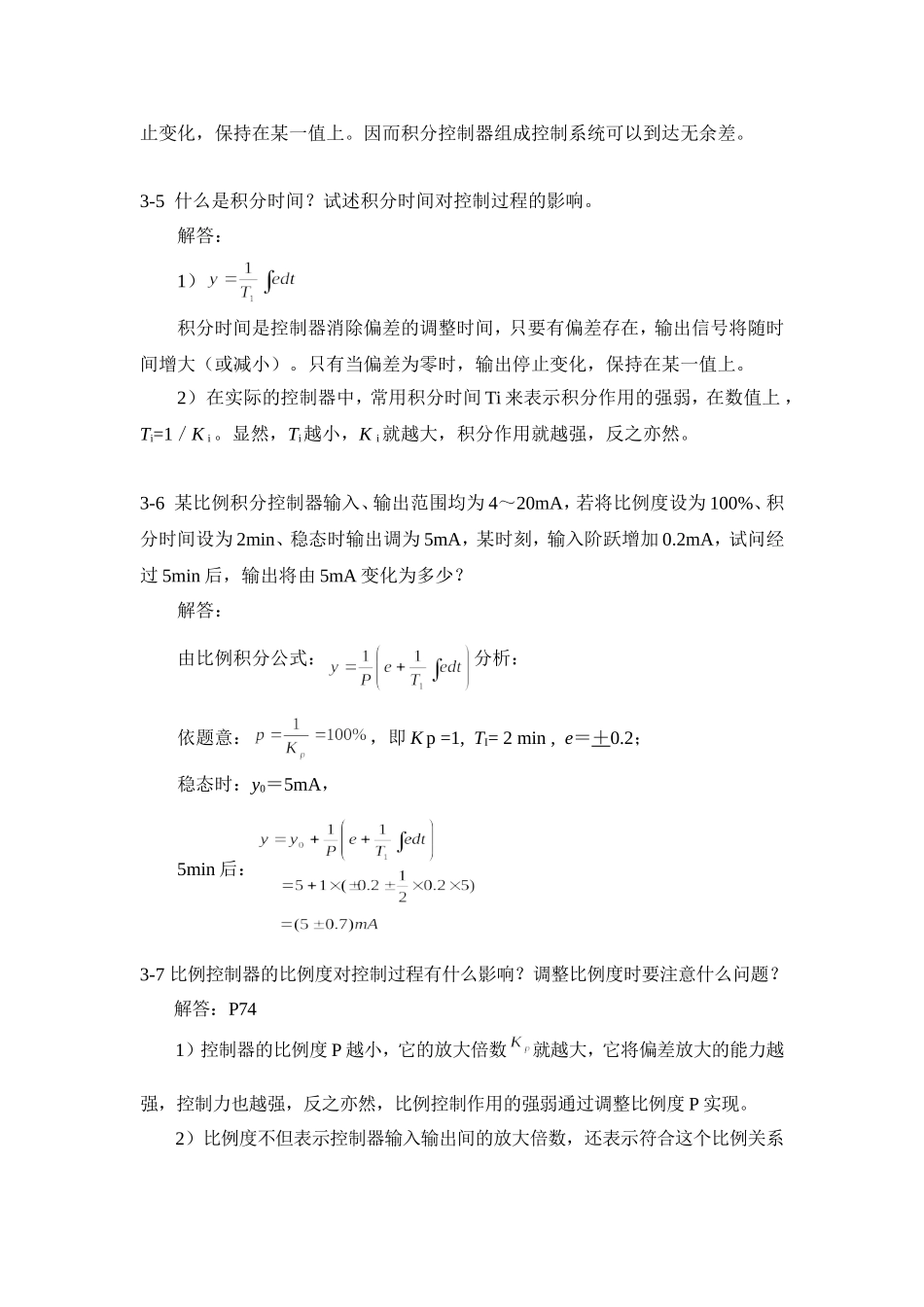

第3章习题与思考题3-1什么是控制器的控制规律？控制器有哪些基本控制规律？解答：1）控制规律：是指控制器的输出信号与输入偏差信号之间的关系。2）基本控制规律：位式控制、比例控制、比例积分控制、比例微分控制和比例积分微分控制。3-2双位控制规律是怎样的？有何优缺点？解答：1）双位控制的输出规律是根据输入偏差的正负，控制器的输出为最大或最小。2）缺点：在位式控制模式下，被控变量持续地在设定值上下作等幅振荡，无法稳定在设定值上。这是由于双位控制器只有两个特定的输出值，相应的控制阀也只有两个极限位置，总是过量调节所致。3）优点：偏差在中间区内时，控制机构不动作，可以降低控制机构开关的频繁程度，延长控制器中运动部件的使用寿命。3-3比例控制为什么会产生余差？解答：产生余差的原因：比例控制器的输出信号y与输入偏差e之间成比例关系：为了克服扰动的影响，控制器必须要有控制作用，即其输出要有变化量，而对于比例控制来讲，只有在偏差不为零时，控制器的输出变化量才不为零，这说明比例控制会永远存在余差。3-4试写出积分控制规律的数学表达式。为什么积分控制能消除余差？解答：1）积分控制作用的输出变化量y是输入偏差e的积分：2）当有偏差存在时，输出信号将随时间增大（或减小）。当偏差为零时，输出停止变化，保持在某一值上。因而积分控制器组成控制系统可以到达无余差。3-5什么是积分时间？试述积分时间对控制过程的影响。解答：1）积分时间是控制器消除偏差的调整时间，只要有偏差存在，输出信号将随时间增大（或减小）。只有当偏差为零时，输出停止变化，保持在某一值上。2）在实际的控制器中，常用积分时间Ti来表示积分作用的强弱，在数值上，Ti=1／Ki。显然，Ti越小，Ki就越大，积分作用就越强，反之亦然。3-6某比例积分控制器输入、输出范围均为4～20mA，若将比例度设为100%、积分时间设为2min、稳态时输出调为5mA，某时刻，输入阶跃增加0.2mA，试问经过5min后，输出将由5mA变化为多少？解答：由比例积分公式：分析：依题意：，即Kp=1,TI=2min,e＝＋0.2；稳态时：y0＝5mA，5min后：3-7比例控制器的比例度对控制过程有什么影响？调整比例度时要注意什么问题？解答：P741）控制器的比例度P越小，它的放大倍数就越大，它将偏差放大的能力越强，控制力也越强，反之亦然，比例控制作用的强弱通过调整比例度P实现。2）比例度不但表示控制器输入输出间的放大倍数，还表示符合这个比例关系的有效输入区间。一表的量程是有限的，超出这个量程的比例输出是不可能的。所以，偏差的变化使控制器的输出可以变化全量程（16mA），避免控制器处于饱和状态。3-8理想微分控制规律的数学表达式是什么？为什么常用实际为分控制规律？解答：1）2）由于理想微分运算的输出信号持续时间太短，往往不能有效推动阀门。实际应用中，一般加以惯性延迟，如图3-7所示，称为实际微分。3-9试写出比例、积分、微分（PID）三作用控制规律的数学表达式。解答：3-10试分析比例、积分、微分控制规律各自的特点，积分和微分为什么不单独使用？解答：1）比例控制及时、反应灵敏，偏差越大，控制力越强；但结果存在余差。2）积分控制可以达到无余差；但动作缓慢，控制不及时，不单独使用。3）微分控制能起到超前调节作用；但输入偏差不变时，控制作用消失，不单独使用。3-11DDZ-Ⅲ型基型控制器由哪几部分组成？各组成部分的作用如何？解答：P791）组成如图3-11所示。2）作用参照P79。3-12DDZ-Ⅲ型控制器的软手动和硬手动有什么区别？各用在什么条件下？解答：1）软手动操作是指调节器的输出电流I0与手动操作的输入信号成积分关系；硬手动操作是指调节器的输出电流I0与手动操作的输入信号成比例关系。2）软手动操作：系统投运硬手动操作：系统故障3-13什么叫控制器的无扰动切换？在DDZ-Ⅲ型调节器中为了实现无扰切换，在设计PID电路时采取了哪些措施？解答：P841）调节器进行状态转换后，输出值不发生跳动，即状态转换无冲击。2）CM、CI。P85中。3-14PID调节器中，比例度P、积分时间常数、微分时间常数分别具有什么含义？在调节器动作过程中分别产生什么影响？若将取∞、取0，分...
