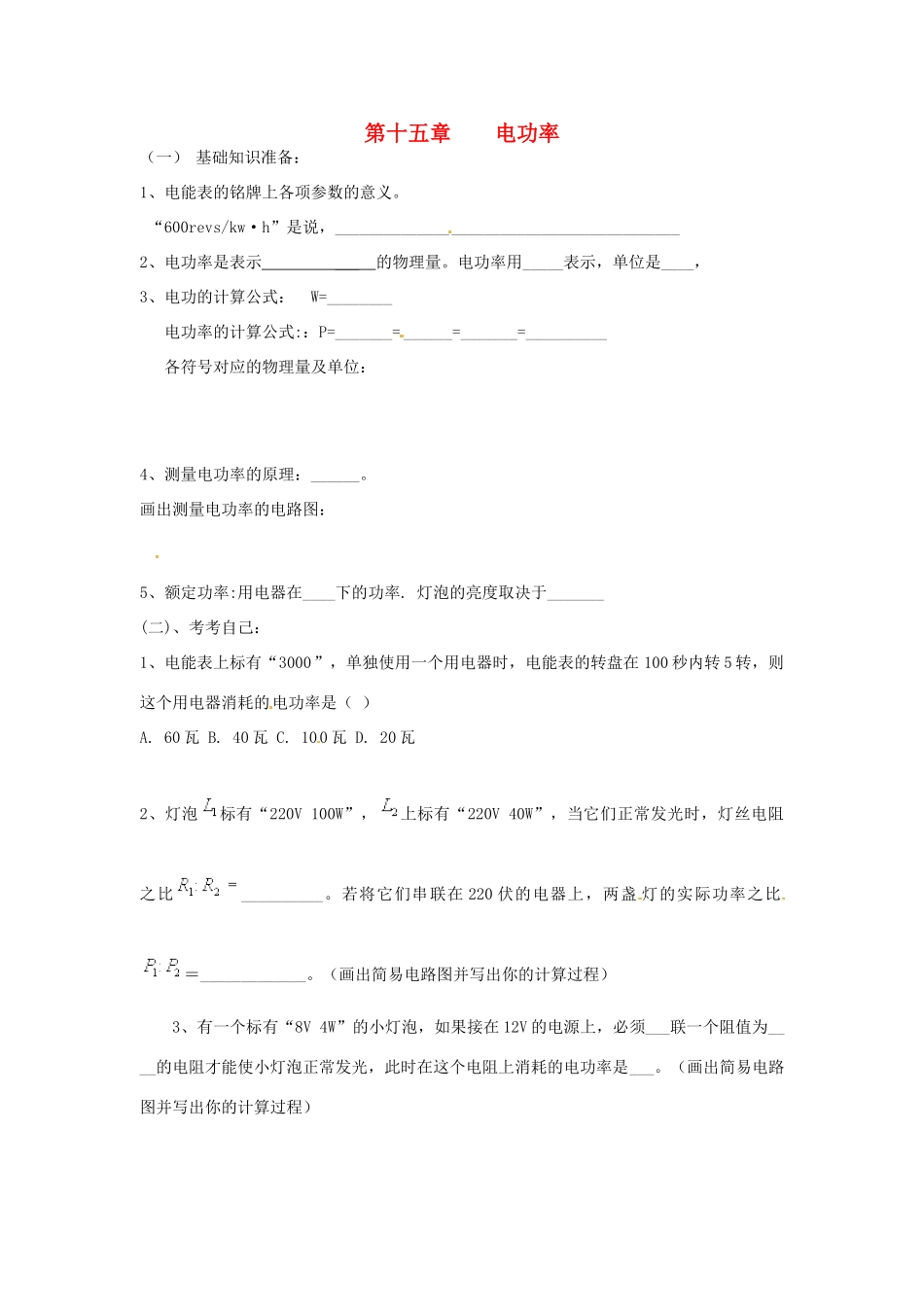

第十五章电功率(一)基础知识准备:1、电能表的铭牌上各项参数的意义。“600revs/kw·h”是说,__________________________________________2、电功率是表示___的物理量。电功率用_____表示,单位是____,3、电功的计算公式:W=________电功率的计算公式::P=_______=______=_______=__________各符号对应的物理量及单位:4、测量电功率的原理:______。画出测量电功率的电路图:5、额定功率:用电器在____下的功率.灯泡的亮度取决于_______(二)、考考自己:1、电能表上标有“3000”,单独使用一个用电器时,电能表的转盘在100秒内转5转,则这个用电器消耗的电功率是()A.60瓦B.40瓦C.100瓦D.20瓦2、灯泡标有“220V100W”,上标有“220V40W”,当它们正常发光时,灯丝电阻之比__________。若将它们串联在220伏的电器上,两盏灯的实际功率之比=_____________。(画出简易电路图并写出你的计算过程)3、有一个标有“8V4W”的小灯泡,如果接在12V的电源上,必须___联一个阻值为____的电阻才能使小灯泡正常发光,此时在这个电阻上消耗的电功率是___。(画出简易电路图并写出你的计算过程)4、小强做测定“小灯泡的电功率”实验时,所用器材有电压为6V的电源,额定电压为2.5V的小灯泡,以及符合实验要求的滑动变阻器、电表、开关和导线。图9是小强没有连接完的实物电路。(1)请你用笔画线代替导线,帮小强将实物电路连接完整;(2)小强连好电路闭合开关,移动变阻器滑片P,发现小灯泡始终不亮,但电压表有示数,电流表无示数,则故障的原因可能是(3)小强排除故障后闭合开关,移动滑片P到某处,电压表的示数为2.2V,要测量小灯泡的额定功率,应将滑片P向端滑动(选填“左”或“右”);(4)小强通过移动滑片P,分别记下了多组对应的电压表和电流表的读数,并绘制成了图10所示的U-I图像。根据U-I图像提供的信息,可计算出小灯泡的额定功率是___W,当加在小灯泡两端的电压为1.5V时,小灯泡的电阻是____Ω。5、电源电压U保持不变,灯泡L标有“8V4W”字样,电阻欧,(1)开关S闭合时,灯泡L恰能正常发光。求电源电压和灯泡的电阻(2)当开关S断开时,求灯L的实际功率
