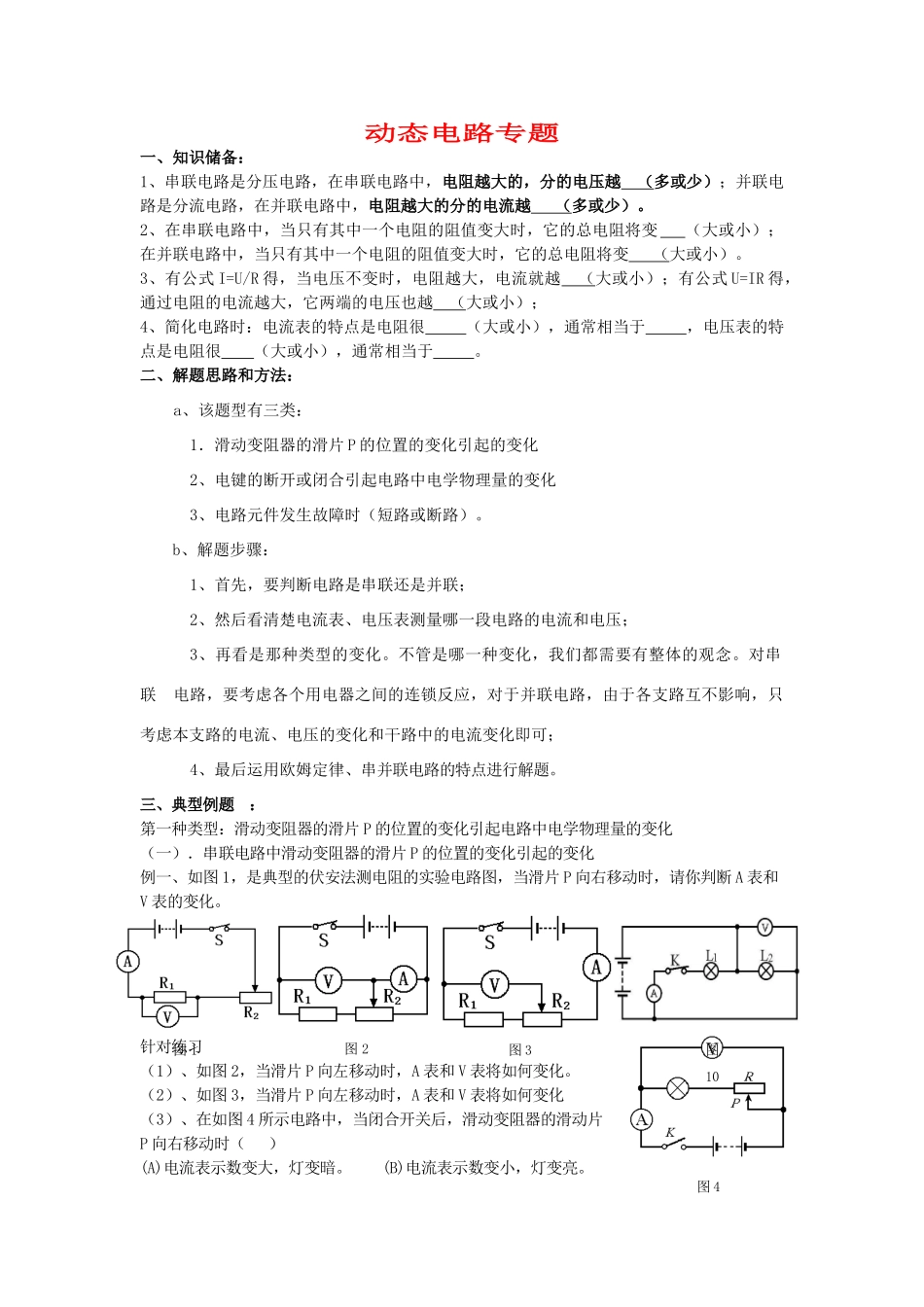

动态电路专题一、知识储备：1、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越（多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越（多或少）。2、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变（大或小）。3、有公式I=U/R得，当电压不变时，电阻越大，电流就越（大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越（大或小）；4、简化电路时：电流表的特点是电阻很（大或小），通常相当于，电压表的特点是电阻很（大或小），通常相当于。二、解题思路和方法：a、该题型有三类：1．滑动变阻器的滑片P的位置的变化引起的变化2、电键的断开或闭合引起电路中电学物理量的变化3、电路元件发生故障时（短路或断路）。b、解题步骤：1、首先，要判断电路是串联还是并联；2、然后看清楚电流表、电压表测量哪一段电路的电流和电压；3、再看是那种类型的变化。不管是哪一种变化，我们都需要有整体的观念。对串联电路，要考虑各个用电器之间的连锁反应，对于并联电路，由于各支路互不影响，只考虑本支路的电流、电压的变化和干路中的电流变化即可；4、最后运用欧姆定律、串并联电路的特点进行解题。三、典型例题：第一种类型：滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化（一）．串联电路中滑动变阻器的滑片P的位置的变化引起的变化例一、如图1，是典型的伏安法测电阻的实验电路图，当滑片P向右移动时，请你判断A表和V表的变化。针对练习（1）、如图2，当滑片P向左移动时，A表和V表将如何变化。（2）、如图3，当滑片P向左移动时，A表和V表将如何变化（3）、在如图4所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电流表示数变大，灯变暗。(B)电流表示数变小，灯变亮。图1图2图3图4图10(C)电压表示数不变，灯变亮。(D)电压表示数不变，灯变暗。（4）、在如图5所示电路中，当闭合开关后，滑动变阻器的滑动片P向右移动时（）(A)电压表示数变大，灯变暗。(B)电压表示数变小，灯变亮。(C)电流表示数变小，灯变亮。(D)电流表示数不变，灯变暗。（二）、并联电路中滑动变阻器的滑片P的位置的变化引起的变化例二、如图6，当滑片P向右移动时，A1表、A2表和V表将如何变化？针对练习（5）、如图7，当滑片P向右移动时，A1表、A2表和V表将如何变化？第二种类型：开关的断开或闭合引起电路中电学物理量的变化（三）、串联电路中开关的断开或闭合引起的变化例三、在如图8所示的电路中，将开关K闭合，则电流表的示数将______，电压表的示数将________(均填“变大”、“变小”或“不变”)。分析：先看好开关断开和闭合是分别是什么电路，最好画出等效电路，然后根据欧姆定律判断。针对练习（6）、在如图9所示的电路中，当开关K断开时，电阻R1与R2是________联连接的。开关K闭合时，电压表的示数将________(选填“变小”、“不变”或“变大”)。（二）、并联电路中开关的断开或闭合引起的变化例四、在图10中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。针对练习（7）、在图11中，灯泡L1和灯泡L2是______联连接的。当开关K断开时，电压表的示数将________；电流表的示数将__________(选填“增大”、“不变”或“减小”)。四、“动态电路分析”能力测试1．在如图所示的电路中，电源电压不变，当滑动变阻器R2的滑片向右移动时，电流表的示数将_______，电压表与电流表示数的比值将________（均选填“变大”、“变小”或“不变”）。2．在如图所示的电路中，电源电压和灯泡电阻都保持不变，当滑动变阻器R的滑片P图5图7图6图8图9图11由中点向右移动时，电流表的示数______________。电压表的示数与电流表的示数的比值_______（均选填“变大”、“变小”或“不变”）。3．在如图所示的电路中，电源电压保持不变，当电键S由断开到闭合时，电流表的示数将，电压表的示数将______，电压表与电流表示数的比值将_________（均选填“变大”、“变小”或“...
