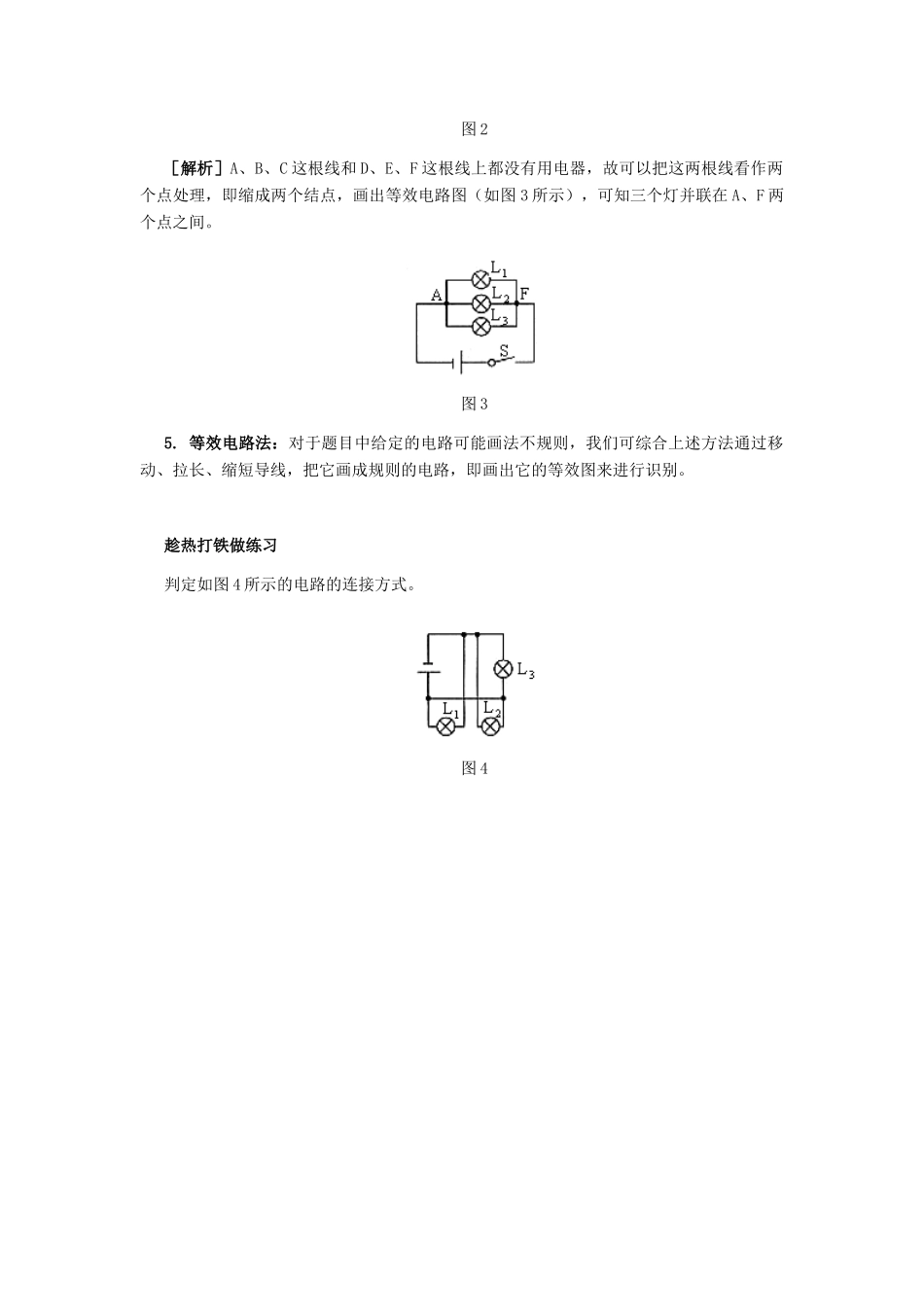

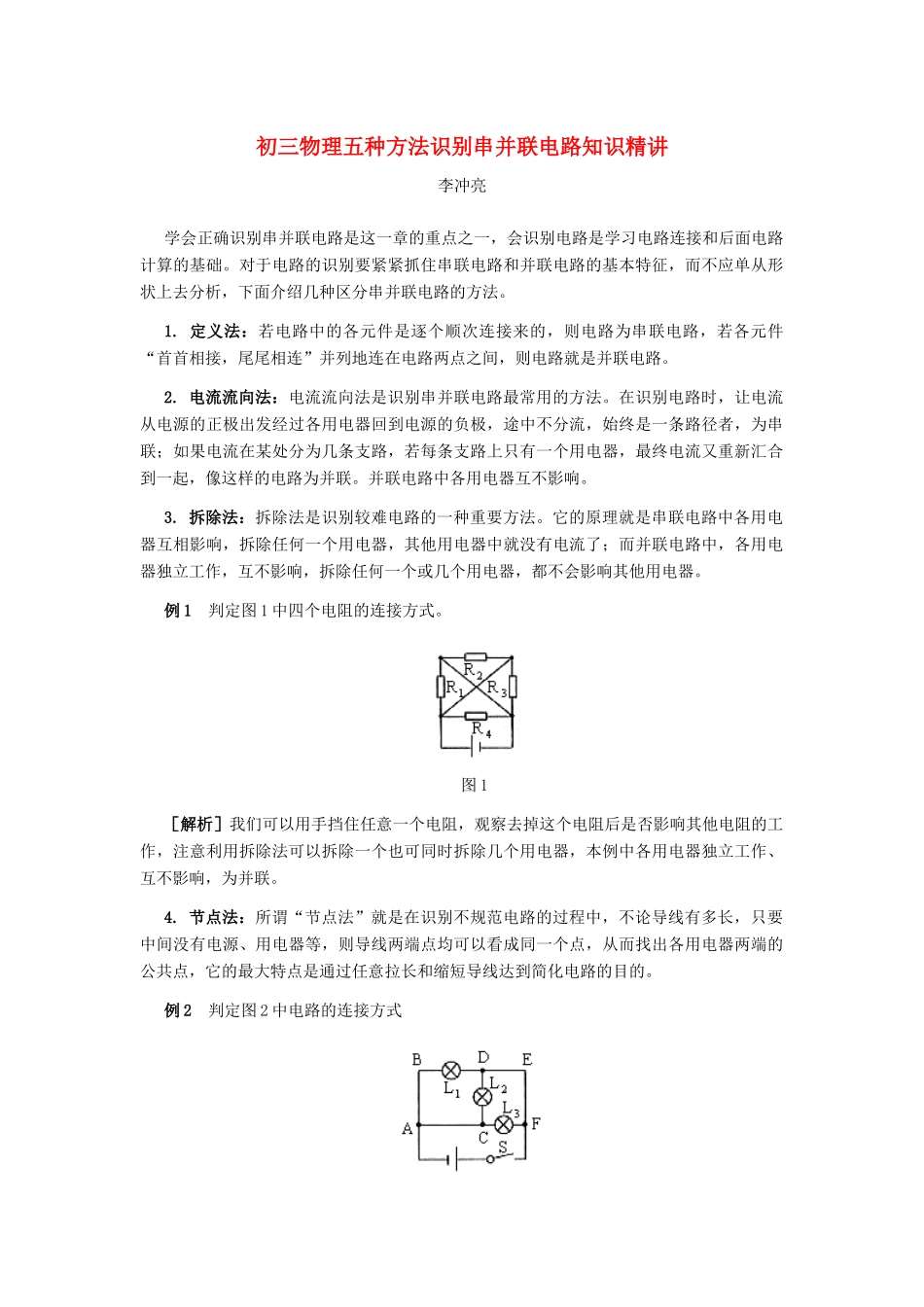

初三物理五种方法识别串并联电路知识精讲李冲亮学会正确识别串并联电路是这一章的重点之一,会识别电路是学习电路连接和后面电路计算的基础。对于电路的识别要紧紧抓住串联电路和并联电路的基本特征,而不应单从形状上去分析,下面介绍几种区分串并联电路的方法。1.定义法:若电路中的各元件是逐个顺次连接来的,则电路为串联电路,若各元件“首首相接,尾尾相连”并列地连在电路两点之间,则电路就是并联电路。2.电流流向法:电流流向法是识别串并联电路最常用的方法。在识别电路时,让电流从电源的正极出发经过各用电器回到电源的负极,途中不分流,始终是一条路径者,为串联;如果电流在某处分为几条支路,若每条支路上只有一个用电器,最终电流又重新汇合到一起,像这样的电路为并联。并联电路中各用电器互不影响。3.拆除法:拆除法是识别较难电路的一种重要方法。它的原理就是串联电路中各用电器互相影响,拆除任何一个用电器,其他用电器中就没有电流了;而并联电路中,各用电器独立工作,互不影响,拆除任何一个或几个用电器,都不会影响其他用电器。例1判定图1中四个电阻的连接方式。图1[解析]我们可以用手挡住任意一个电阻,观察去掉这个电阻后是否影响其他电阻的工作,注意利用拆除法可以拆除一个也可同时拆除几个用电器,本例中各用电器独立工作、互不影响,为并联。4.节点法:所谓“节点法”就是在识别不规范电路的过程中,不论导线有多长,只要中间没有电源、用电器等,则导线两端点均可以看成同一个点,从而找出各用电器两端的公共点,它的最大特点是通过任意拉长和缩短导线达到简化电路的目的。例2判定图2中电路的连接方式图2[解析]A、B、C这根线和D、E、F这根线上都没有用电器,故可以把这两根线看作两个点处理,即缩成两个结点,画出等效电路图(如图3所示),可知三个灯并联在A、F两个点之间。图35.等效电路法:对于题目中给定的电路可能画法不规则,我们可综合上述方法通过移动、拉长、缩短导线,把它画成规则的电路,即画出它的等效图来进行识别。趁热打铁做练习判定如图4所示的电路的连接方式。图4
