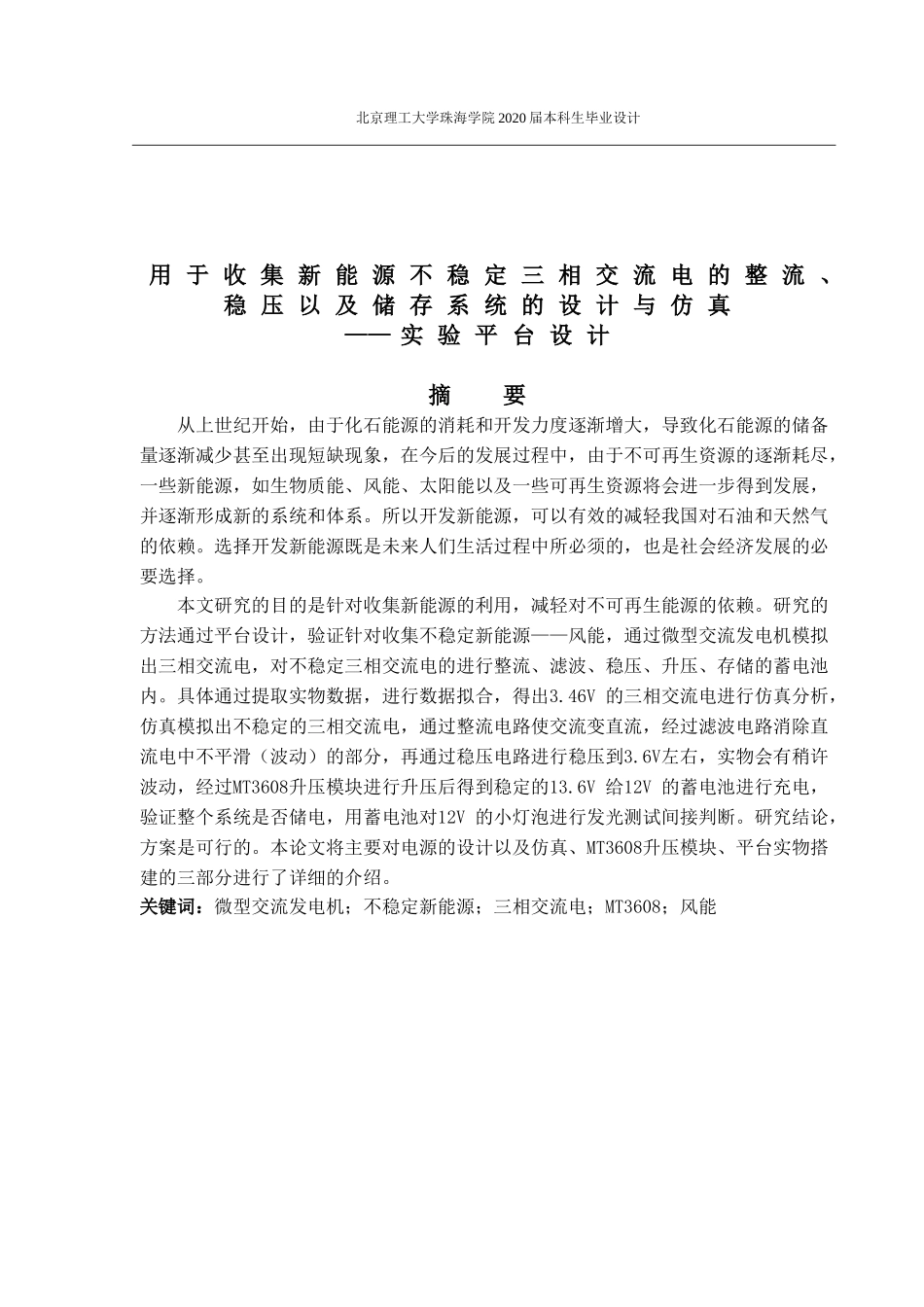

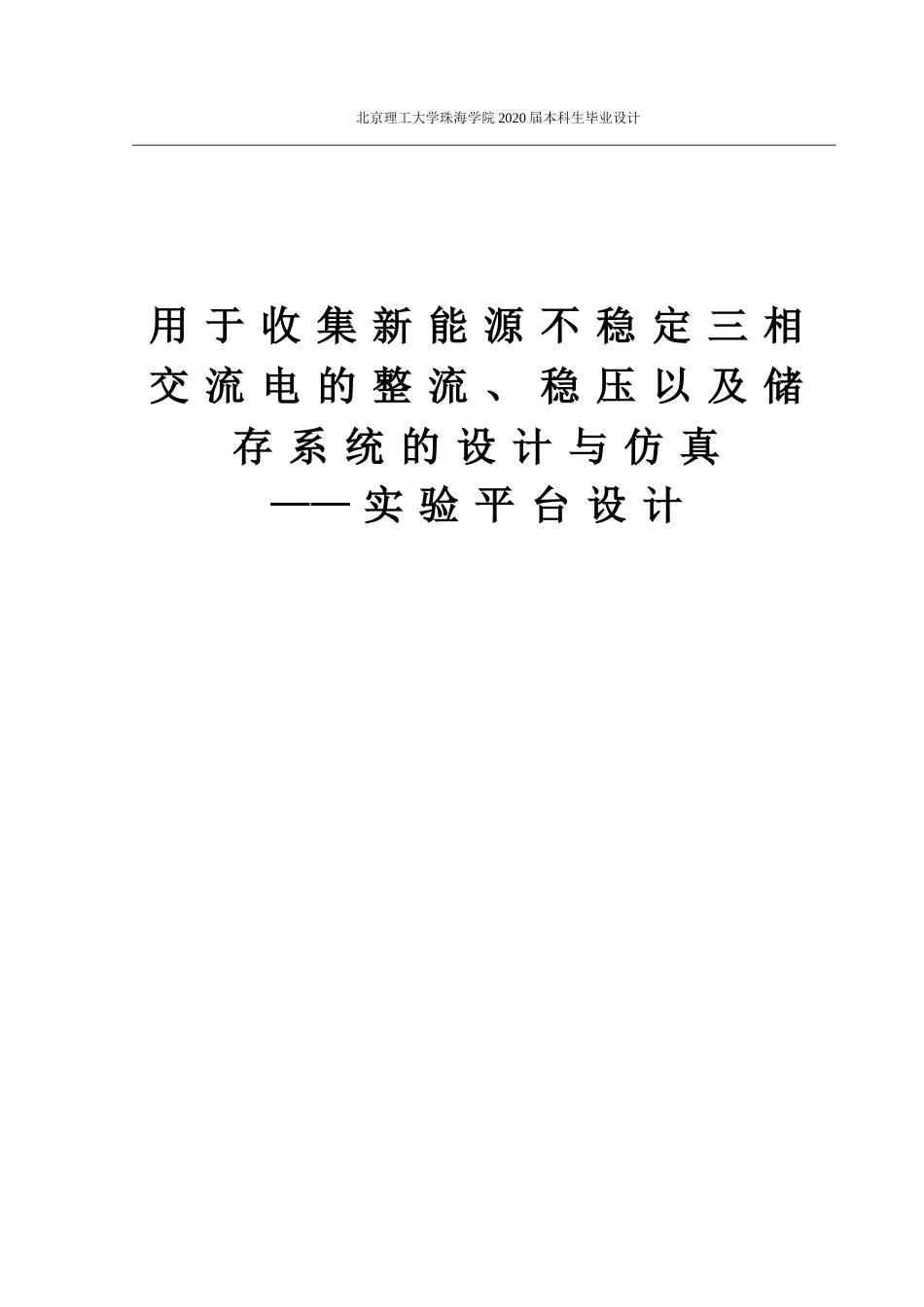

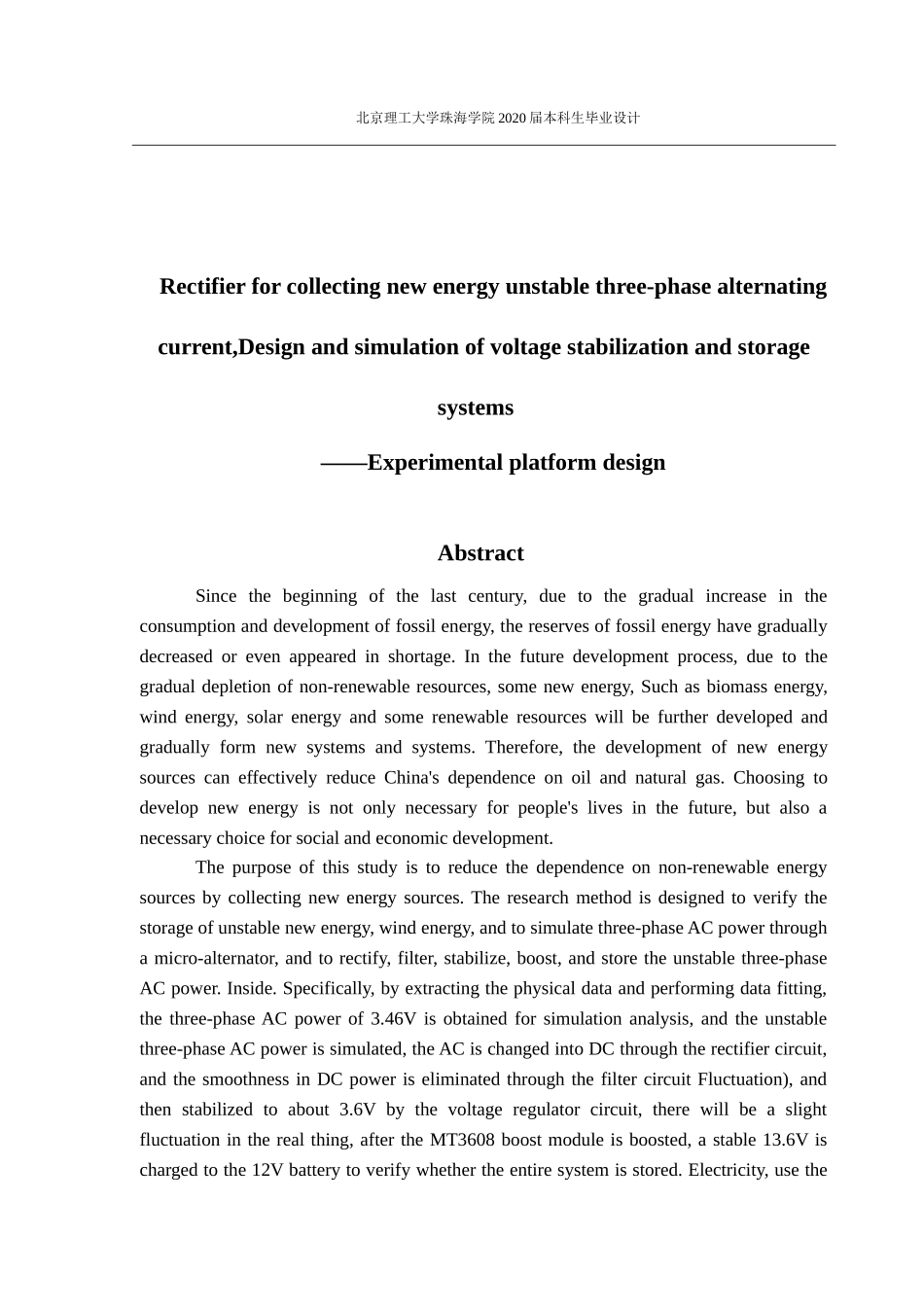

北京理工大学珠海学院2020届本科生毕业设计用于收集新能源不稳定三相交流电的整流、稳压以及储存系统的设计与仿真——实验平台设计北京理工大学珠海学院2020届本科生毕业设计用于收集新能源不稳定三相交流电的整流、稳压以及储存系统的设计与仿真——实验平台设计摘要从上世纪开始，由于化石能源的消耗和开发力度逐渐增大，导致化石能源的储备量逐渐减少甚至出现短缺现象，在今后的发展过程中，由于不可再生资源的逐渐耗尽，一些新能源，如生物质能、风能、太阳能以及一些可再生资源将会进一步得到发展，并逐渐形成新的系统和体系。所以开发新能源，可以有效的减轻我国对石油和天然气的依赖。选择开发新能源既是未来人们生活过程中所必须的，也是社会经济发展的必要选择。本文研究的目的是针对收集新能源的利用，减轻对不可再生能源的依赖。研究的方法通过平台设计，验证针对收集不稳定新能源——风能，通过微型交流发电机模拟出三相交流电，对不稳定三相交流电的进行整流、滤波、稳压、升压、存储的蓄电池内。具体通过提取实物数据，进行数据拟合，得出3.46V的三相交流电进行仿真分析，仿真模拟出不稳定的三相交流电，通过整流电路使交流变直流，经过滤波电路消除直流电中不平滑（波动）的部分，再通过稳压电路进行稳压到3.6V左右，实物会有稍许波动，经过MT3608升压模块进行升压后得到稳定的13.6V给12V的蓄电池进行充电，验证整个系统是否储电，用蓄电池对12V的小灯泡进行发光测试间接判断。研究结论，方案是可行的。本论文将主要对电源的设计以及仿真、MT3608升压模块、平台实物搭建的三部分进行了详细的介绍。关键词：微型交流发电机；不稳定新能源；三相交流电；MT3608；风能北京理工大学珠海学院2020届本科生毕业设计Rectifierforcollectingnewenergyunstablethree-phasealternatingcurrent,Designandsimulationofvoltagestabilizationandstoragesystems——ExperimentalplatformdesignAbstractSincethebeginningofthelastcentury,duetothegradualincreaseintheconsumptionanddevelopmentoffossilenergy,thereservesoffossilenergyhavegraduallydecreasedorevenappearedinshortage.Inthefuturedevelopmentprocess,duetothegradualdepletionofnon-renewableresources,somenewenergy,Suchasbiomassenergy,windenergy,solarenergyandsomerenewableresourceswillbefurtherdevelopedandgraduallyformnewsystemsandsystems.Therefore,thedevelopmentofnewenergysourcescaneffectivelyreduceChina'sdependenceonoilandnaturalgas.Choosingtodevelopnewenergyisnotonlynecessaryforpeople'slivesinthefuture,butalsoanecessarychoiceforsocialandeconomicdevelopment.Thepurposeofthisstudyistoreducethedependenceonnon-renewableenergysourcesbycollectingnewenergysources.Theresearchmethodisdesignedtoverifythestorageofunstablenewenergy,windenergy,andtosimulatethree-phaseACpowerthroughamicro-alternator,andtorectify,filter,stabilize,boost,andstoretheunstablethree-phaseACpower.Inside.Specifically,byextractingthephysicaldataandperformingdatafitting,thethree-phaseACpowerof3.46Visobtainedforsimulationanalysis,andtheunstablethree-phaseACpowerissimulated,theACischangedintoDCthroughtherectifiercircuit,andthesmoothnessinDCpoweriseliminatedthroughthefiltercircuitFluctuation),andthenstabilizedtoabout3.6Vbythevoltageregulatorcircuit,therewillbeaslightfluctuationintherealthing,aftertheMT3608boostmoduleisboosted,astable13.6Vischargedtothe12Vbatterytoverifywhethertheentiresystemisstored.Electricity,usethe北京理工大学珠海学院2020届本科生毕业设计batterytoindirectlyjudgethe12Vsmalllightbulbtest.Thestudyconcludedthattheplanisfeasible.Thispaperwillmainlyintroducethethreepartsofpowersupplydesignandsimulation,MT3608boostmodule,andplatformphysicalconstruction.Keywords:micro-alternator;unstablenewenergy;thr...
