装配式构件吊装技术交底VIP免费

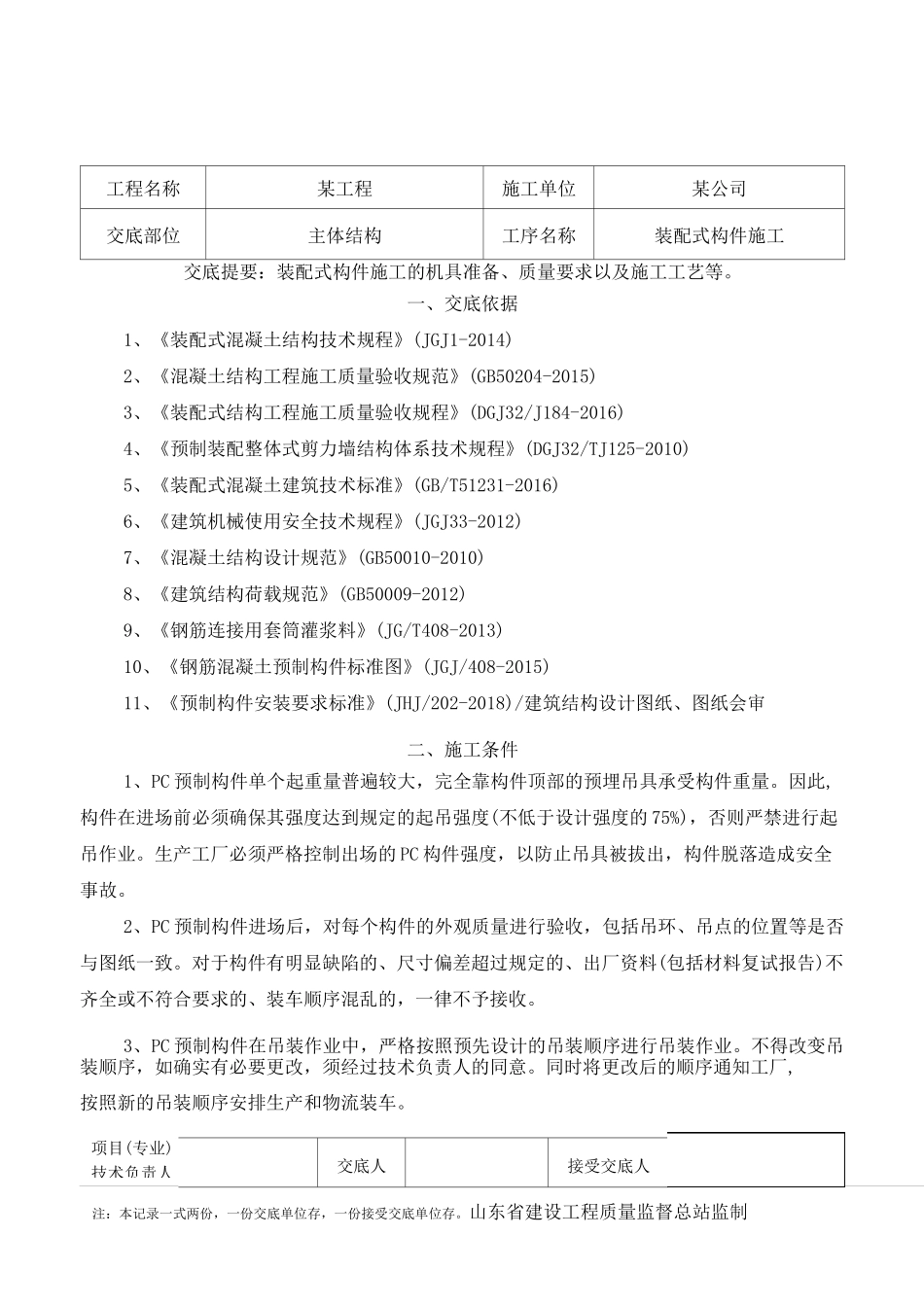

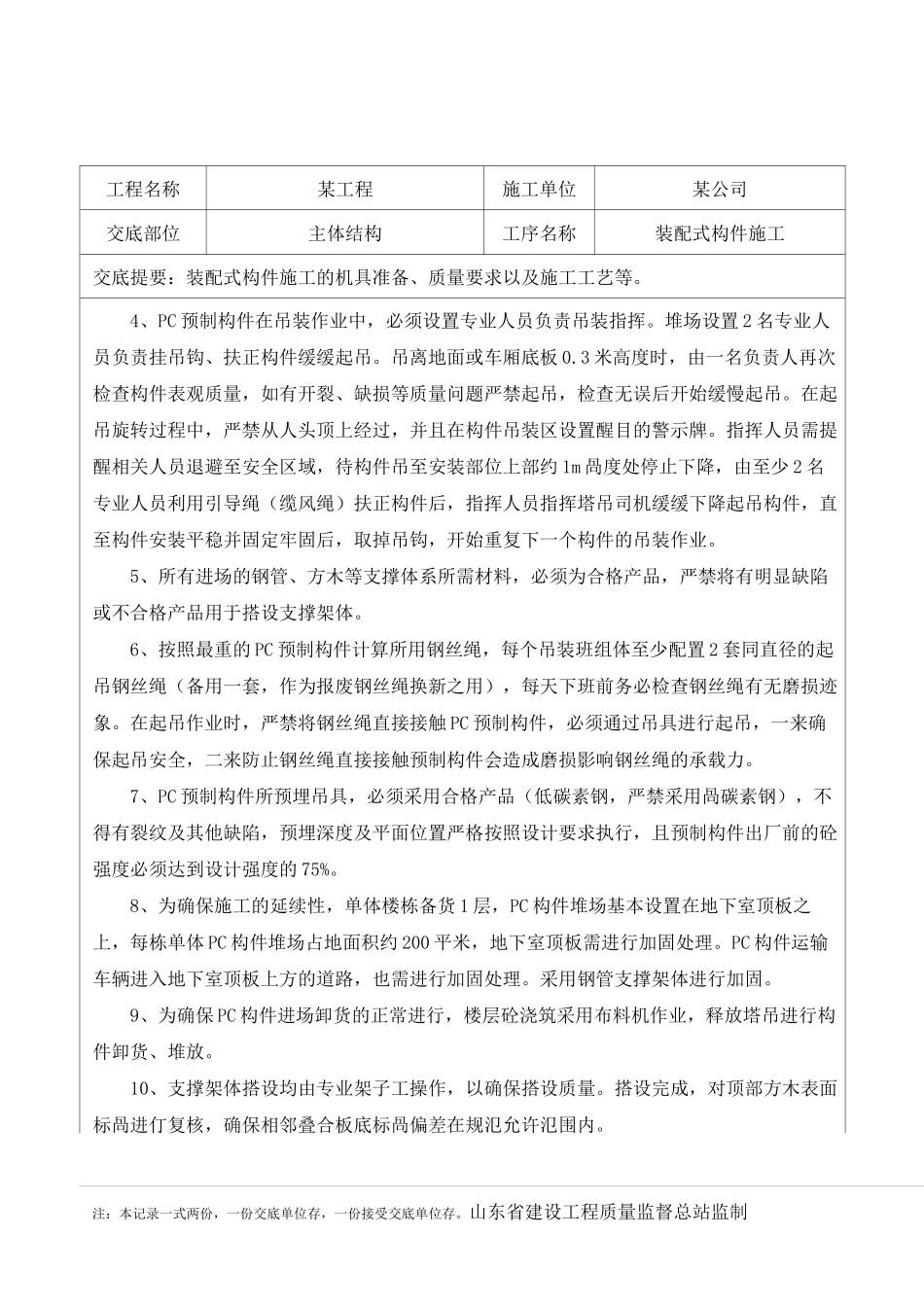

注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制交底人接受交底人工程名称某工程施工单位某公司交底部位主体结构工序名称装配式构件施工交底提要：装配式构件施工的机具准备、质量要求以及施工工艺等。一、交底依据1、《装配式混凝土结构技术规程》(JGJ1-2014)2、《混凝土结构工程施工质量验收规范》(GB50204-2015)3、《装配式结构工程施工质量验收规程》(DGJ32/J184-2016)4、《预制装配整体式剪力墙结构体系技术规程》(DGJ32/TJ125-2010)5、《装配式混凝土建筑技术标准》(GB/T51231-2016)6、《建筑机械使用安全技术规程》(JGJ33-2012)7、《混凝土结构设计规范》(GB50010-2010)8、《建筑结构荷载规范》(GB50009-2012)9、《钢筋连接用套筒灌浆料》(JG/T408-2013)10、《钢筋混凝土预制构件标准图》(JGJ/408-2015)11、《预制构件安装要求标准》(JHJ/202-2018)/建筑结构设计图纸、图纸会审二、施工条件1、PC预制构件单个起重量普遍较大，完全靠构件顶部的预埋吊具承受构件重量。因此,构件在进场前必须确保其强度达到规定的起吊强度(不低于设计强度的75%)，否则严禁进行起吊作业。生产工厂必须严格控制出场的PC构件强度，以防止吊具被拔出，构件脱落造成安全事故。2、PC预制构件进场后，对每个构件的外观质量进行验收，包括吊环、吊点的位置等是否与图纸一致。对于构件有明显缺陷的、尺寸偏差超过规定的、出厂资料(包括材料复试报告)不齐全或不符合要求的、装车顺序混乱的，一律不予接收。3、PC预制构件在吊装作业中，严格按照预先设计的吊装顺序进行吊装作业。不得改变吊装顺序，如确实有必要更改，须经过技术负责人的同意。同时将更改后的顺序通知工厂,按照新的吊装顺序安排生产和物流装车。项目(专业)技术负责人注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制工程名称某工程施工单位某公司交底部位主体结构工序名称装配式构件施工交底提要：装配式构件施工的机具准备、质量要求以及施工工艺等。4、PC预制构件在吊装作业中，必须设置专业人员负责吊装指挥。堆场设置2名专业人员负责挂吊钩、扶正构件缓缓起吊。吊离地面或车厢底板0.3米高度时，由一名负责人再次检查构件表观质量，如有开裂、缺损等质量问题严禁起吊，检查无误后开始缓慢起吊。在起吊旋转过程中，严禁从人头顶上经过，并且在构件吊装区设置醒目的警示牌。指挥人员需提醒相关人员退避至安全区域，待构件吊至安装部位上部约1m咼度处停止下降，由至少2名专业人员利用引导绳（缆风绳）扶正构件后，指挥人员指挥塔吊司机缓缓下降起吊构件，直至构件安装平稳并固定牢固后，取掉吊钩，开始重复下一个构件的吊装作业。5、所有进场的钢管、方木等支撑体系所需材料，必须为合格产品，严禁将有明显缺陷或不合格产品用于搭设支撑架体。6、按照最重的PC预制构件计算所用钢丝绳，每个吊装班组体至少配置2套同直径的起吊钢丝绳（备用一套，作为报废钢丝绳换新之用），每天下班前务必检查钢丝绳有无磨损迹象。在起吊作业时，严禁将钢丝绳直接接触PC预制构件，必须通过吊具进行起吊，一来确保起吊安全，二来防止钢丝绳直接接触预制构件会造成磨损影响钢丝绳的承载力。7、PC预制构件所预埋吊具，必须采用合格产品（低碳素钢，严禁采用咼碳素钢），不得有裂纹及其他缺陷，预埋深度及平面位置严格按照设计要求执行，且预制构件出厂前的砼强度必须达到设计强度的75%。8、为确保施工的延续性，单体楼栋备货1层，PC构件堆场基本设置在地下室顶板之上，每栋单体PC构件堆场占地面积约200平米，地下室顶板需进行加固处理。PC构件运输车辆进入地下室顶板上方的道路，也需进行加固处理。采用钢管支撑架体进行加固。9、为确保PC构件进场卸货的正常进行，楼层砼浇筑采用布料机作业，释放塔吊进行构件卸货、堆放。10、支撑架体搭设均由专业架子工操作，以确保搭设质量。搭设完成，对顶部方木表面标咼进仃复核，确保相邻叠合板底标咼偏差在规氾允许氾围内。注：本记录一式两份，一份交底单位存，一份接受交底单位存。山东省建设工程质量监督总站监制项目（专业）技...
