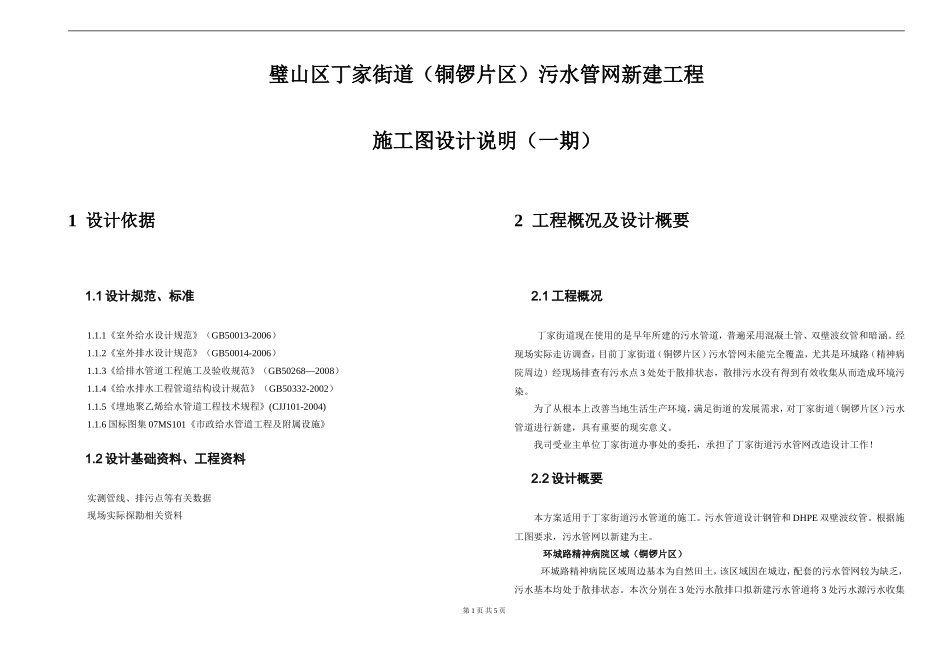

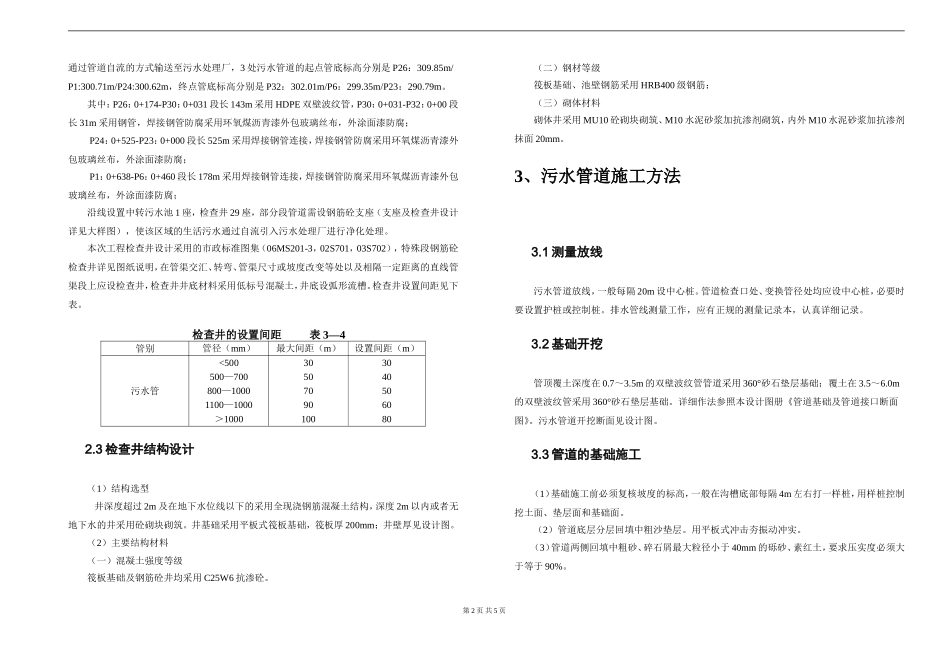

璧山区丁家街道（铜锣片区）污水管网新建工程施工图设计说明（一期）1设计依据1.1设计规范、标准1.1.1《室外给水设计规范》（GB50013-2006）1.1.2《室外排水设计规范》（GB50014-2006）1.1.3《给排水管道工程施工及验收规范》（GB50268—2008）1.1.4《给水排水工程管道结构设计规范》（GB50332-2002）1.1.5《埋地聚乙烯给水管道工程技术规程》(CJJ101-2004)1.1.6国标图集07MS101《市政给水管道工程及附属设施》1.2设计基础资料、工程资料实测管线、排污点等有关数据现场实际探勘相关资料2工程概况及设计概要2.1工程概况丁家街道现在使用的是早年所建的污水管道，普遍采用混凝土管、双壁波纹管和暗涵。经现场实际走访调查，目前丁家街道（铜锣片区）污水管网未能完全覆盖，尤其是环城路（精神病院周边）经现场排查有污水点3处处于散排状态，散排污水没有得到有效收集从而造成环境污染。为了从根本上改善当地生活生产环境，满足街道的发展需求，对丁家街道（铜锣片区）污水管道进行新建，具有重要的现实意义。我司受业主单位丁家街道办事处的委托，承担了丁家街道污水管网改造设计工作！2.2设计概要本方案适用于丁家街道污水管道的施工。污水管道设计钢管和DHPE双壁波纹管。根据施工图要求，污水管网以新建为主。环城路精神病院区域（铜锣片区）环城路精神病院区域周边基本为自然田土，该区域因在城边，配套的污水管网较为缺乏，污水基本均处于散排状态。本次分别在3处污水散排口拟新建污水管道将3处污水源污水收集第1页共5页通过管道自流的方式输送至污水处理厂，3处污水管道的起点管底标高分别是P26：309.85m/P1:300.71m/P24:300.62m，终点管底标高分别是P32：302.01m/P6：299.35m/P23：290.79m。其中：P26：0+174-P30：0+031段长143m采用HDPE双壁波纹管，P30：0+031-P32：0+00段长31m采用钢管，焊接钢管防腐采用环氧煤沥青漆外包玻璃丝布，外涂面漆防腐；P24：0+525-P23：0+000段长525m采用焊接钢管连接，焊接钢管防腐采用环氧煤沥青漆外包玻璃丝布，外涂面漆防腐；P1：0+638-P6：0+460段长178m采用焊接钢管连接，焊接钢管防腐采用环氧煤沥青漆外包玻璃丝布，外涂面漆防腐；沿线设置中转污水池1座，检查井29座，部分段管道需设钢筋砼支座（支座及检查井设计详见大样图），使该区域的生活污水通过自流引入污水处理厂进行净化处理。本次工程检查井设计采用的市政标准图集（06MS201-3，02S701，03S702），特殊段钢筋砼检查井详见图纸说明，在管渠交汇、转弯、管渠尺寸或坡度改变等处以及相隔一定距离的直线管渠段上应设检查井，检查井井底材料采用低标号混凝土，井底设弧形流槽。检查井设置间距见下表。检查井的设置间距表3—4管别管径（mm）最大间距（m）设置间距（m）污水管<500500—700800—10001100—1000＞10003050709010030405060802.3检查井结构设计（1）结构选型井深度超过2m及在地下水位线以下的采用全现浇钢筋混凝土结构，深度2m以内或者无地下水的井采用砼砌块砌筑。井基础采用平板式筏板基础，筏板厚200mm；井壁厚见设计图。（2）主要结构材料（一）混凝土强度等级筏板基础及钢筋砼井均采用C25W6抗渗砼。（二）钢材等级筏板基础、池壁钢筋采用HRB400级钢筋；（三）砌体材料砌体井采用MU10砼砌块砌筑、M10水泥砂浆加抗渗剂砌筑，内外M10水泥砂浆加抗渗剂抹面20mm。3、污水管道施工方法3.1测量放线污水管道放线，一般每隔20m设中心桩。管道检查口处、变换管径处均应设中心桩，必要时要设置护桩或控制桩。排水管线测量工作，应有正规的测量记录本，认真详细记录。3.2基础开挖管顶覆土深度在0.7～3.5m的双壁波纹管管道采用360°砂石垫层基础；覆土在3.5～6.0m的双壁波纹管采用360°砂石垫层基础。详细作法参照本设计图册《管道基础及管道接口断面图》。污水管道开挖断面见设计图。3.3管道的基础施工（1）基础施工前必须复核坡度的标高，一般在沟槽底部每隔4m左右打一样桩，用样桩控制挖土面、垫层面和基础面。（2）管道底层分层回填中粗沙垫层。用平板式冲击夯振动冲实。（3）管道两侧回填中粗砂、碎石屑最大粒径小于40mm的砾砂、素红土，要求压实度必须大于等于90%。第2页共...
