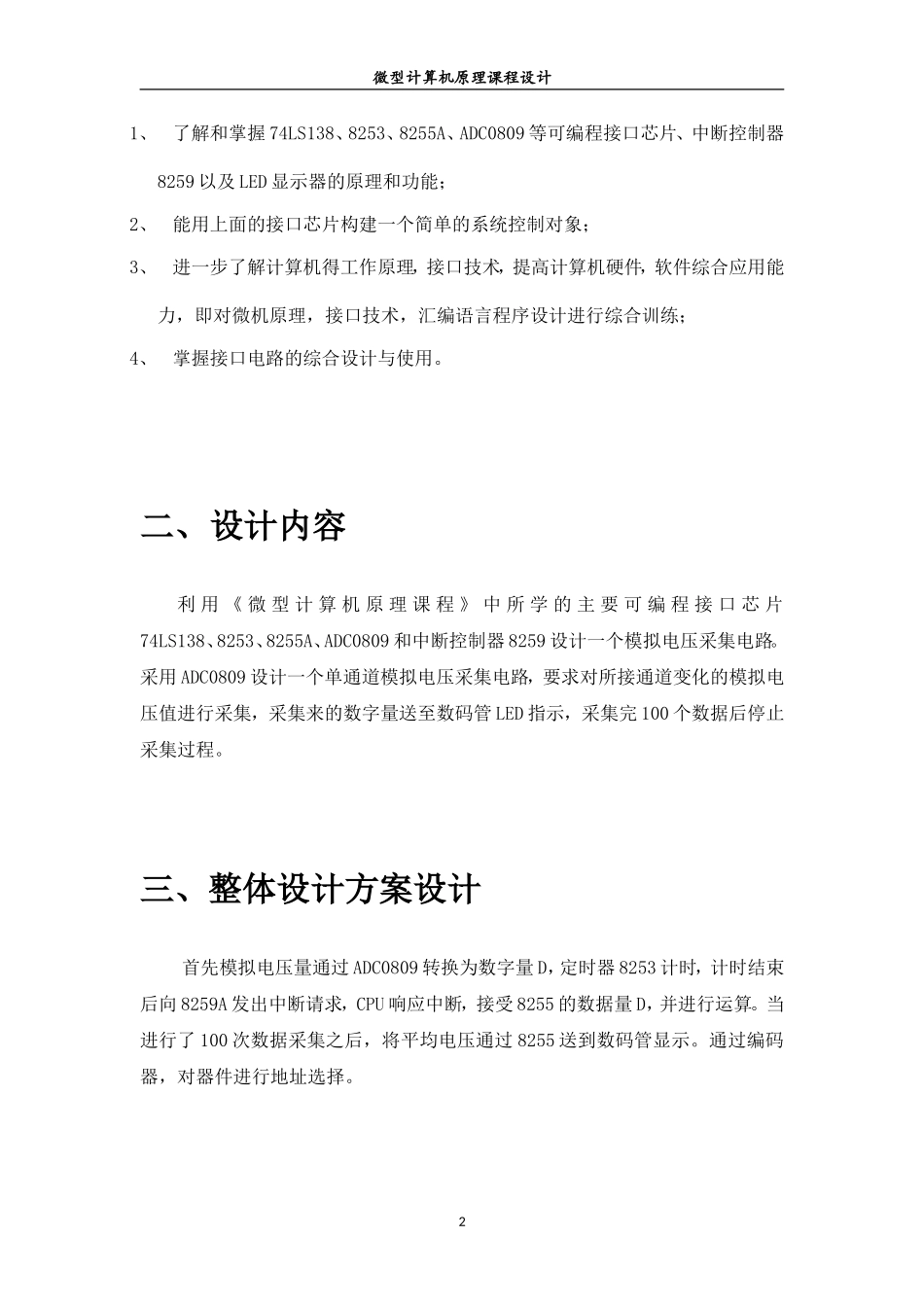

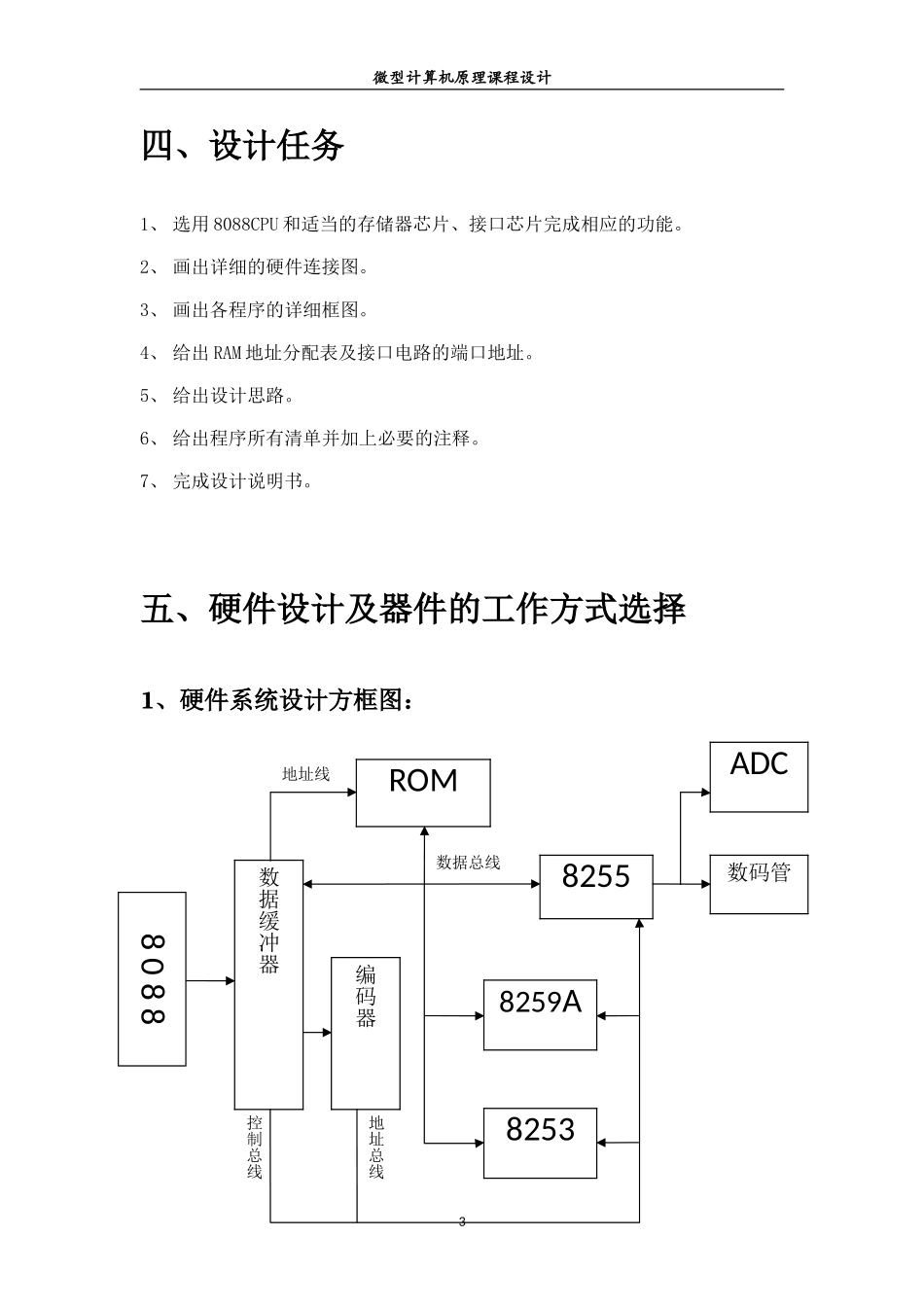

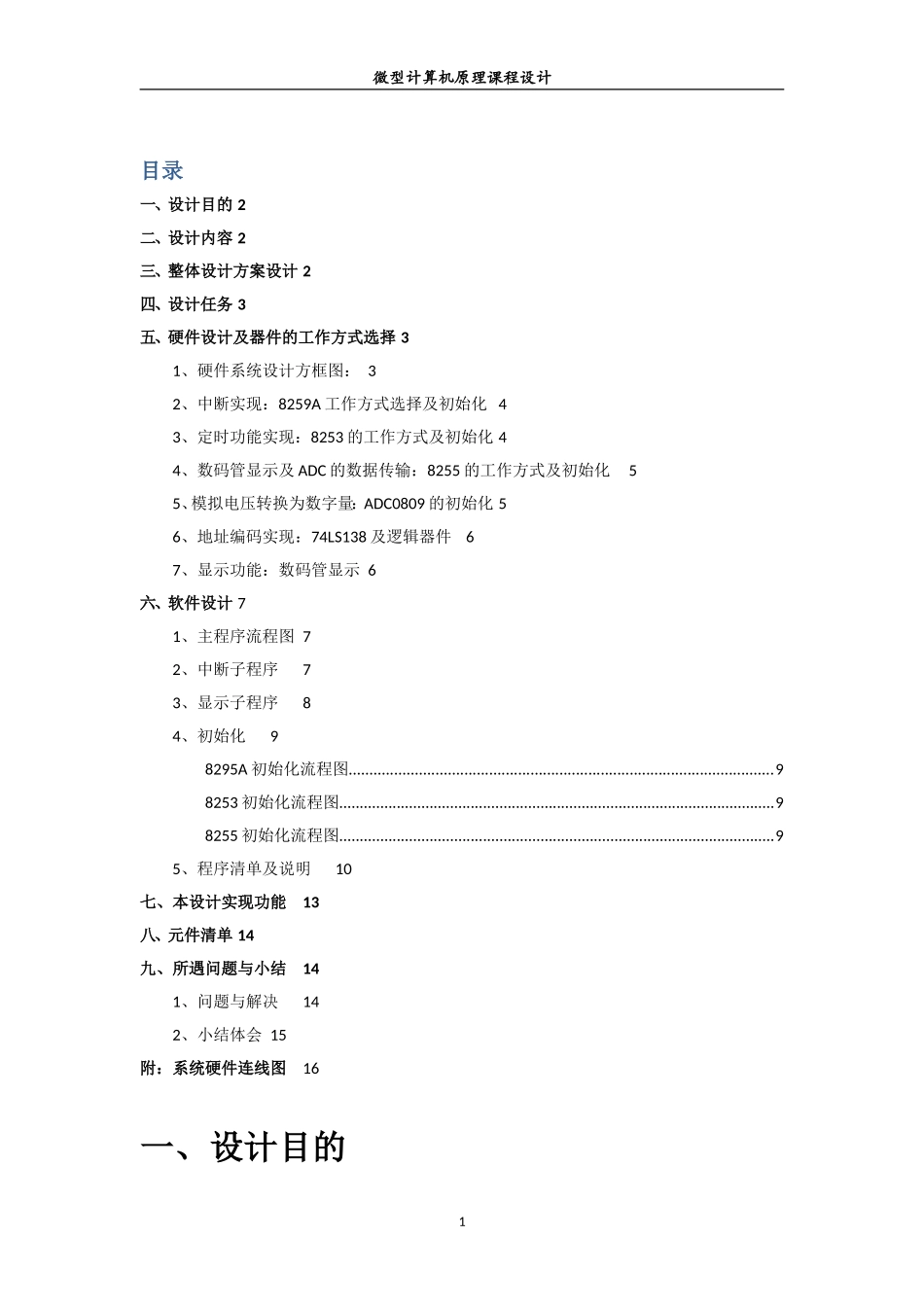

微型计算机原理课程设计目录一、设计目的2二、设计内容2三、整体设计方案设计2四、设计任务3五、硬件设计及器件的工作方式选择31、硬件系统设计方框图：32、中断实现：8259A工作方式选择及初始化43、定时功能实现：8253的工作方式及初始化44、数码管显示及ADC的数据传输：8255的工作方式及初始化55、模拟电压转换为数字量：ADC0809的初始化56、地址编码实现：74LS138及逻辑器件67、显示功能：数码管显示6六、软件设计71、主程序流程图72、中断子程序73、显示子程序84、初始化98295A初始化流程图.......................................................................................................98253初始化流程图..........................................................................................................98255初始化流程图..........................................................................................................95、程序清单及说明10七、本设计实现功能13八、元件清单14九、所遇问题与小结141、问题与解决142、小结体会15附：系统硬件连线图16一、设计目的1微型计算机原理课程设计1、了解和掌握74LS138、8253、8255A、ADC0809等可编程接口芯片、中断控制器8259以及LED显示器的原理和功能；2、能用上面的接口芯片构建一个简单的系统控制对象；3、进一步了解计算机得工作原理，接口技术，提高计算机硬件，软件综合应用能力，即对微机原理，接口技术，汇编语言程序设计进行综合训练；4、掌握接口电路的综合设计与使用。二、设计内容利用《微型计算机原理课程》中所学的主要可编程接口芯片74LS138、8253、8255A、ADC0809和中断控制器8259设计一个模拟电压采集电路。采用ADC0809设计一个单通道模拟电压采集电路，要求对所接通道变化的模拟电压值进行采集，采集来的数字量送至数码管LED指示，采集完100个数据后停止采集过程。三、整体设计方案设计首先模拟电压量通过ADC0809转换为数字量D，定时器8253计时，计时结束后向8259A发出中断请求，CPU响应中断，接受8255的数据量D，并进行运算。当进行了100次数据采集之后，将平均电压通过8255送到数码管显示。通过编码器，对器件进行地址选择。2微型计算机原理课程设计四、设计任务1、选用8088CPU和适当的存储器芯片、接口芯片完成相应的功能。2、画出详细的硬件连接图。3、画出各程序的详细框图。4、给出RAM地址分配表及接口电路的端口地址。5、给出设计思路。6、给出程序所有清单并加上必要的注释。7、完成设计说明书。五、硬件设计及器件的工作方式选择1、硬件系统设计方框图：3数据总线地址总线控制总线地址线8088数据缓冲器ROM编码器82558259A8253数码管ADC微型计算机原理课程设计2、中断实现：8259A工作方式选择及初始化芯片简要介绍：8259A是专门为了对8086/8088进行中断控制而设计的芯片，它是可以用程序控制的中断控制器。单个的8259A能管理8级向量优先级中断。在不增加其他电路的情况下，最多可以级联成64级的向量优先级中断系统。8259A有多种工作方式，能用于各种系统。各种工作方式的设定是在初始化时通过软件进行的。在总线控制器的控制下,8259A芯片可以处于编程状态和操作状态.编程状态是CPU使用IN或OUT指令对8259A芯片进行初始化编程的状态。主要功能：而在本设计中，8259的主要作用是当8253延时完毕之后，让CPU响应中断，发命令给8255，接收ACD0809的电压信号。所以，只要开通8259A的一路中断（本设计开通了IR0）即可。工作方式选择：单片8259AA,上升沿有效,初始化时写入,IR0~IR7的中断号为08H~0FH,一般全嵌套，费缓冲方式1，正常中断结束，CPU为8088,允许IR0中断，非循环优化级方式，L2~L0无效，不设置EOI命令。3、定时功能实现：8253的工作方式及初始化芯片简要介绍：8253内部有三个计数器，分别成为计数器0、计数器1和计数器2，他们的机构完全相同。每个计数器的输入和输出都决定于设置在控制寄存器中的控制字，互相之间工作完全独立。每个计数器通过三个引脚和外部联系，一个为时钟输入端CLK，一个为门控信号输入端GATE，另一个为输出端OUT。每个计数器内部有一个8...
