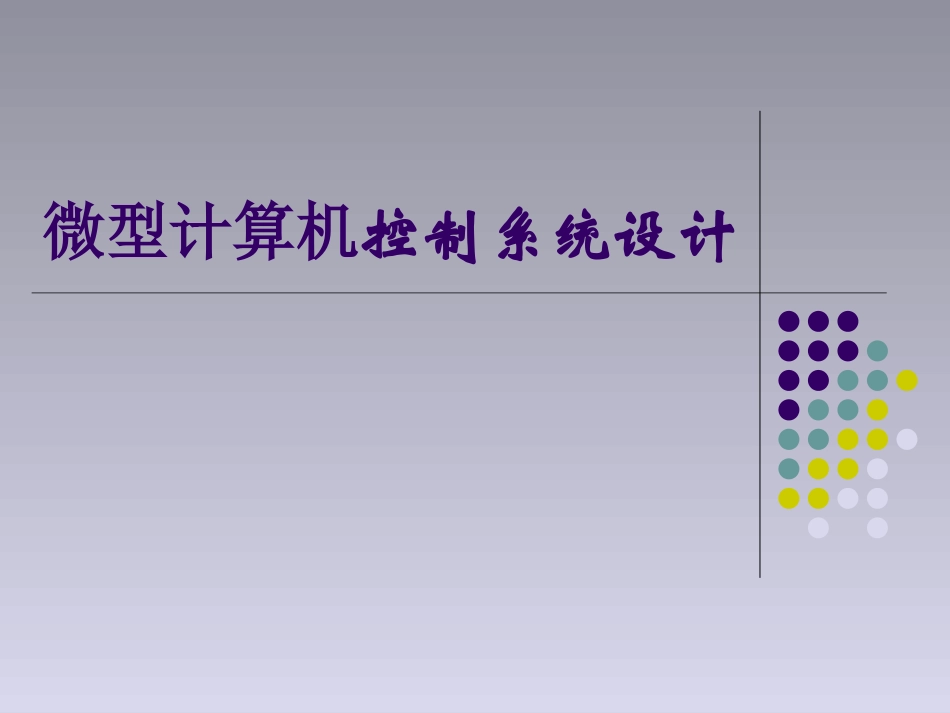

微型计算机控制系统设计VIP免费

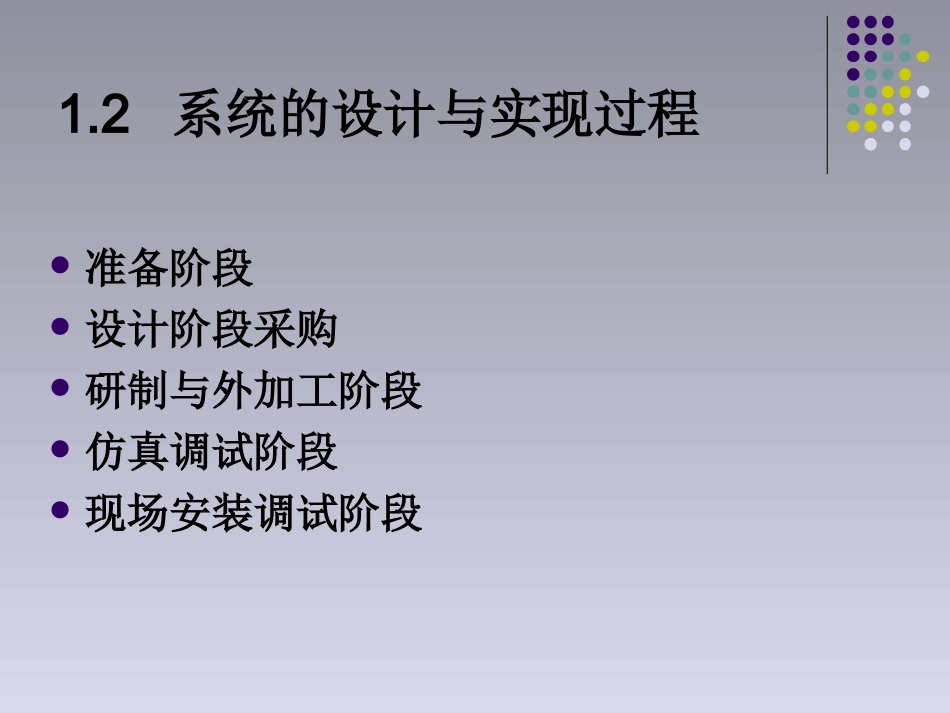

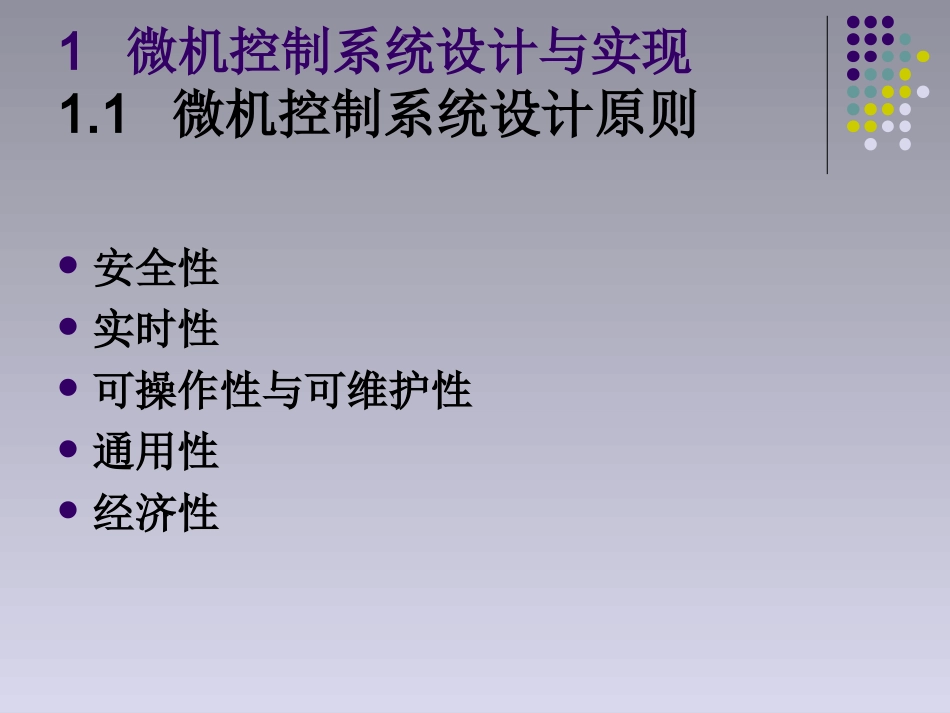

微型计算机控制系统设计1微机控制系统设计与实现1.1微机控制系统设计原则安全性实时性可操作性与可维护性通用性经济性1.2系统的设计与实现过程准备阶段设计阶段采购研制与外加工阶段仿真调试阶段现场安装调试阶段2输入输出通道2.1开关量信号的调整信号转换电路滤波电路消抖电路吸收保护电路隔离电路功率驱动电路2.2模拟量信号的调整电桥电路信号放大电路滤波和限幅电路共模电压与隔离2.3输入输出模板设计元器件布置地线和电源线的布置信号线的布置3电磁干扰的抑制、屏蔽与接地电磁兼容（ElectromagneticCompatibility,EMC）是指：“设备（分系统、系统）在共同的电磁环境中能一起执行各自功能的共存状态，即该设备不会在受到同一电磁环境中其他设备的电磁发射时导致失效或遭受不允许的降级，也不会使同一电磁环境中的其他设备（分系统、系统）因受其电磁发射而导致失效或遭受不允许的降级3.1共模与串模干扰的抑制设备与计算机之间的连接、计算机与计算机之间的互连等，导致共模干扰与串模干扰普遍存在于微机控制系统中。对于不同地电平之间的共模电压及模拟信号对地漏阻抗所导致的共模干扰，主要的抑制措施是隔离，包括：变压器隔离光电隔离浮地屏蔽技术3.2长线传输终端匹配方法3.3信号线的选择与布线1．信号线的选择抗干扰经济实用（施工方便）2．信号线的布线信号与电力线垂直或者尽量远离干扰源模拟信号线与数字信号线不能合用同一股电缆屏蔽信号线的屏蔽层一端接地信号线的走线要尽量远离干扰源3.4屏蔽与接地1．屏蔽技术2．接地低频接地通道馈线接地安全接地实用的一点接地3.5电源微机控制系统和大功率的动力负载分开供电微机控制系统自身稳压电源的滤波与抗干扰性能不间断电源（UPS）掉电检测4人机界面与监控组态软件4.1人机界面微机控制系统工作模式微机控制系统的人机界面4.2监控组态软件的特点实时多任务可靠性高使用方便4.3组态软件的数据流与典型构成组态软件的数据流图形界面系统实时数据库I/O设备驱动程序通信程序组件和应用程序管理器组态软件的数据处理流程图形界面系统图形界面开发程序图形界面运行程序实时数据库的体系结构实时数据库系统的功能设备驱动程序的数据流
