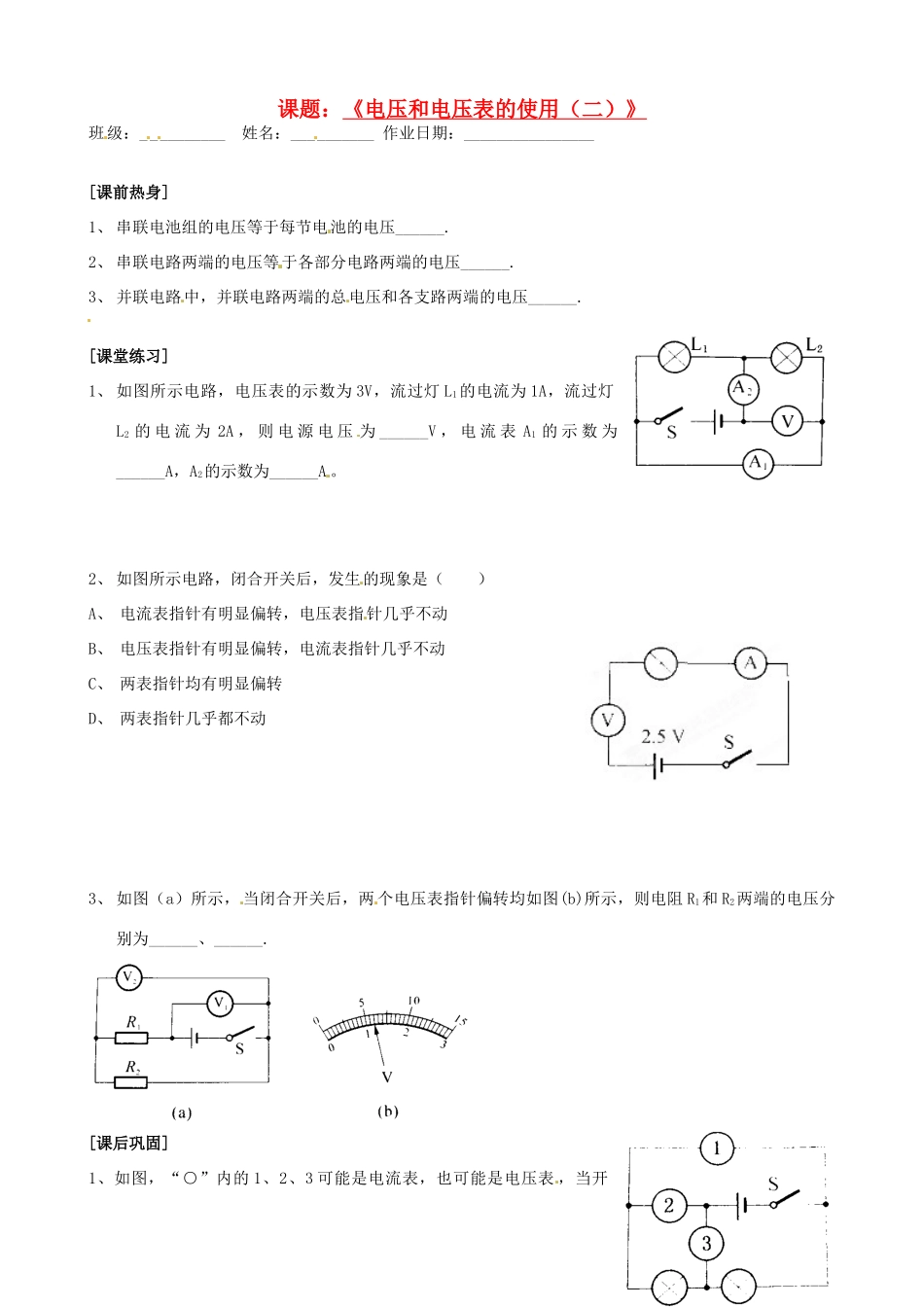

课题：《电压和电压表的使用（二）》班级：__________姓名：__________作业日期：________________[课前热身]1、串联电池组的电压等于每节电池的电压______.2、串联电路两端的电压等于各部分电路两端的电压______.3、并联电路中，并联电路两端的总电压和各支路两端的电压______.[课堂练习]1、如图所示电路，电压表的示数为3V，流过灯L1的电流为1A，流过灯L2的电流为2A，则电源电压为______V，电流表A1的示数为______A，A2的示数为______A。2、如图所示电路，闭合开关后，发生的现象是（）A、电流表指针有明显偏转，电压表指针几乎不动B、电压表指针有明显偏转，电流表指针几乎不动C、两表指针均有明显偏转D、两表指针几乎都不动3、如图（a）所示，当闭合开关后，两个电压表指针偏转均如图(b)所示，则电阻R1和R2两端的电压分别为______、______.[课后巩固]1、如图，“○”内的1、2、3可能是电流表，也可能是电压表，当开关S闭合后，三个电表都有正常示数，那么下列判断正确的是（）A、1是电压表，2、3是电流表B、1、3是电流表，2是电压表C、1、2、3都是电压表D、1、2、3都是电流表2、如图所示电路（1）L1、L2、L3之间是什么连接关系？（2）电流表A1和A2的示数之间有什么联系？（3）电压表V1、V2、V3分别测哪部分电路两端的电压？3、如图所示，电源电压恒定，当开关S1闭合、S2断开时，电压表示数为3V；当S1断开、S2闭合时，电压表示数为4.5V，求灯L1、L2两端的电压。
