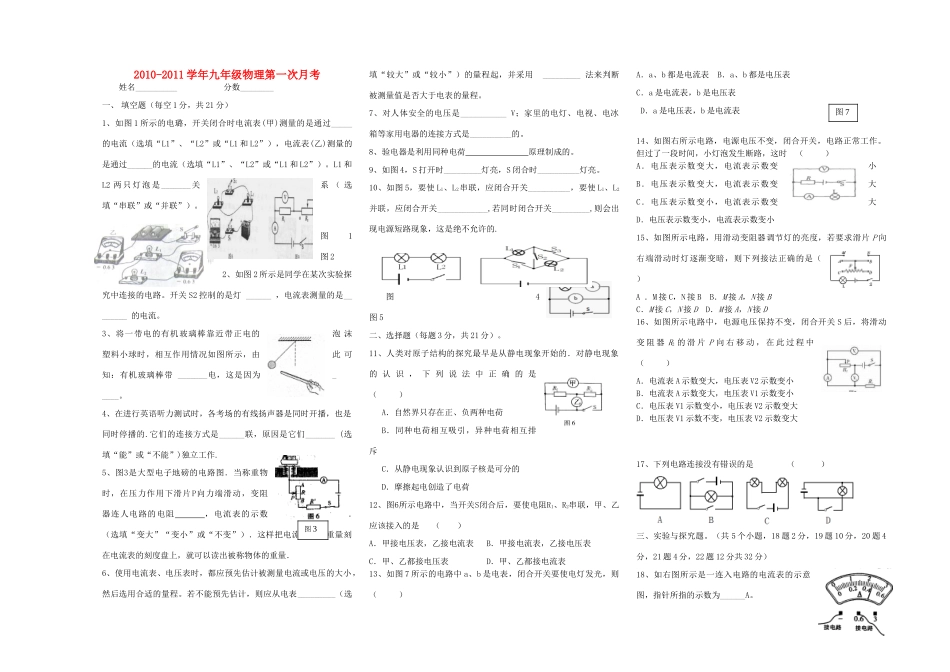

2010-2011学年九年级物理第一次月考姓名__________分数________一、填空题（每空1分，共21分）1、如图1所示的电璐，开关闭合时电流表(甲)测量的是通过_____的电流（选填“L1”、“L2”或“L1和L2”），电流表(乙)测量的是通过______的电流（选填“L1”、“L2”或“L1和L2”）。L1和L2两只灯泡是_______关系（选填“串联”或“并联”）。图1图22、如图2所示是同学在某次实验探究中连接的电路。开关S2控制的是灯______，电流表测量的是________的电流。3、将一带电的有机玻璃棒靠近带正电的泡沫塑料小球时，相互作用情况如图所示，由此可知：有机玻璃棒带_______电，这是因为_____。4、在进行英语听力测试时，各考场的有线扬声器是同时开播，也是同时停播的.它们的连接方式是______联，原因是它们_______(选填“能”或“不能”)独立工作.5、图3是大型电子地磅的电路图．当称重物时，在压力作用下滑片P向力端滑动，变阻器连人电路的电阻，电流表的示数．（选填“变大”“变小”或“不变”）．这样把电流对应的重量刻在电流表的刻度盘上，就可以读出被称物体的重量．6、使用电流表、电压表时，都应预先估计被测量电流或电压的大小，然后选用合适的量程。若不能预先估计，则应从电表_________（选填“较大”或“较小”）的量程起，并采用_________法来判断被测量值是否大于电表的量程。7、对人体安全的电压是___________V；家里的电灯、电视、电冰箱等家用电器的连接方式是__________的。8、验电器是利用同种电荷原理制成的。9、如图4，S打开时_________灯亮，S闭合时__________灯亮。10、如图5，要使L1、L2串联，应闭合开关__________，要使L1、L2并联，应闭合开关____________,若同时闭合开关_________,则会出现电源短路现象，这是绝不允许的.图4图5二、选择题（每题3分，共21分）。11、人类对原子结构的探究最早是从静电现象开始的．对静电现象的认识，下列说法中正确的是（）A．自然界只存在正、负两种电荷B．同种电荷相互吸引，异种电荷相互排斥C．从静电现象认识到原子核是可分的D．摩擦起电创造了电荷12、图6所示电路中，当开关S闭合后，要使电阻R1、R2串联，甲、乙应该接入的是（）A．甲接电压表，乙接电流表B．甲接电流表，乙接电压表C．甲、乙都接电压表D．甲、乙都接电流表13、如图7所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表14、如图右所示电路，电源电压不变，闭合开关，电路正常工作。但过了一段时间，小灯泡发生断路，这时（）A．电压表示数变大，电流表示数变小B．电压表示数变大，电流表示数变大C．电压表示数变小，电流表示数变大D．电压表示数变小，电流表示数变小15、如图所示电路，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变暗，则下列接法正确的是（）A．M接C，N接BB．M接A，N接BC．M接C，N接DD．M接A，N接D16、如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大17、下列电路连接没有错误的是（）三、实验与探究题。（共5个小题，18题2分，19题10分，20题4分，21题4分，22题12分共32分）18、如右图所示是一连入电路的电流表的示意图，指针所指的示数为______A。图3图719、设计电路．要求：L1和L2串联，电流表测L1的电流，电压表测L2两端的电压，滑动变阻器控制电路中的电流不超过0．5A．在虚框内画出电路图，并用铅笔线代替导线将图中的元件连接起来．20、小敏同学在研究电压一定时，电流与电阻的关系时，得到三组数据，请你帮他设计一个表格记录数据。21、小明同学做“用电流表测电流”实验的电路如图所示，请用笔线代替导线将电路连接完整，使灯L1和L2并联连接，电流表测量通过灯L1电流。为研究并联电路中的电流关系，他还应继续测量通过_________和_________的电流，然后归纳得出结论。22、小刚和小丽用图15所示的器材探究串联电路的电压...
