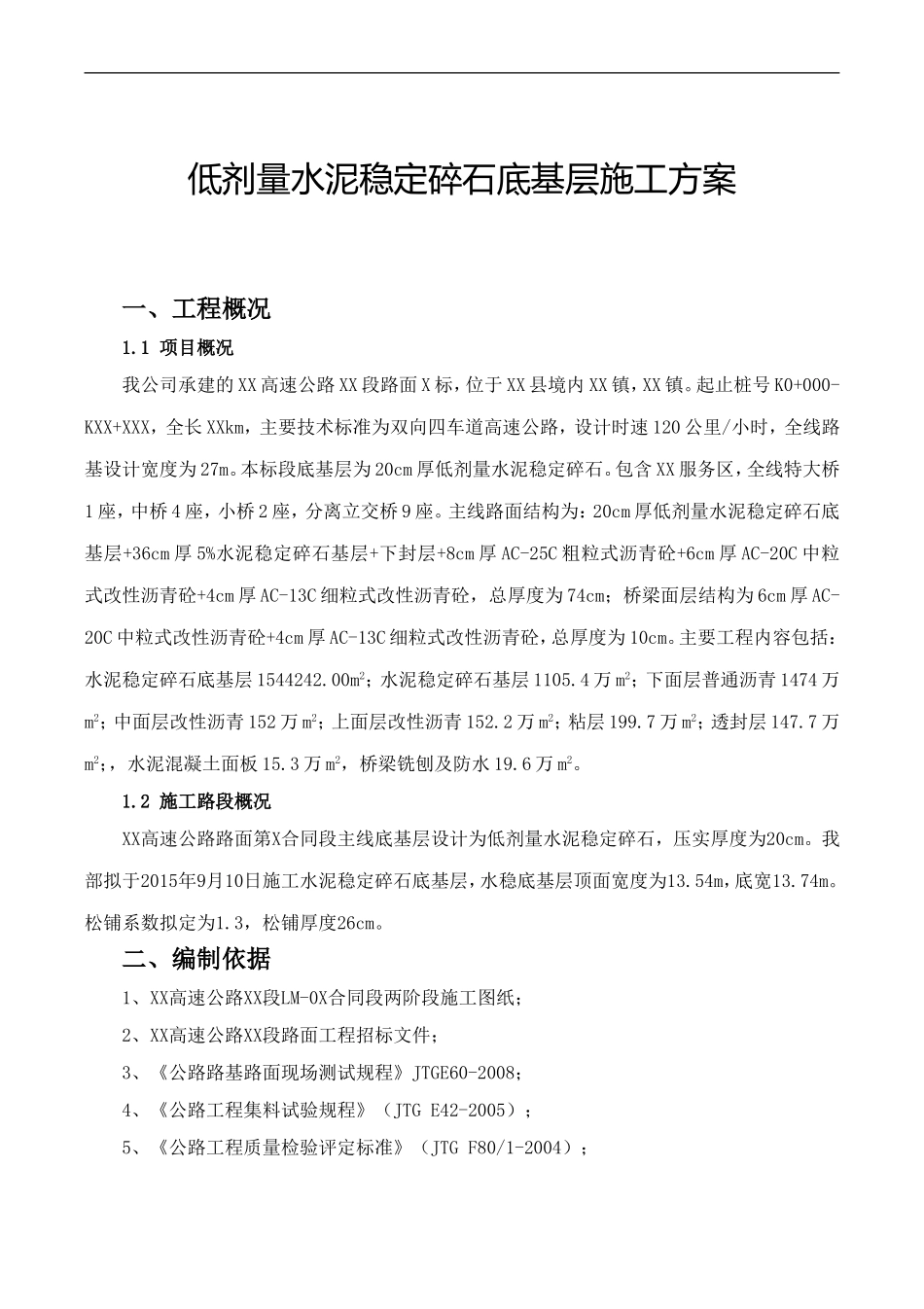

低剂量水泥稳定碎石底基层施工方案一、工程概况1.1项目概况我公司承建的XX高速公路XX段路面X标，位于XX县境内XX镇，XX镇。起止桩号K0+000-KXX+XXX，全长XXkm，主要技术标准为双向四车道高速公路，设计时速120公里/小时，全线路基设计宽度为27m。本标段底基层为20cm厚低剂量水泥稳定碎石。包含XX服务区，全线特大桥1座，中桥4座，小桥2座，分离立交桥9座。主线路面结构为：20cm厚低剂量水泥稳定碎石底基层+36cm厚5%水泥稳定碎石基层+下封层+8cm厚AC-25C粗粒式沥青砼+6cm厚AC-20C中粒式改性沥青砼+4cm厚AC-13C细粒式改性沥青砼，总厚度为74cm；桥梁面层结构为6cm厚AC-20C中粒式改性沥青砼+4cm厚AC-13C细粒式改性沥青砼，总厚度为10cm。主要工程内容包括：水泥稳定碎石底基层1544242.00m2；水泥稳定碎石基层1105.4万m2；下面层普通沥青1474万m2；中面层改性沥青152万m2；上面层改性沥青152.2万m2；粘层199.7万m2；透封层147.7万m2；，水泥混凝土面板15.3万m2，桥梁铣刨及防水19.6万m2。1.2施工路段概况XX高速公路路面第X合同段主线底基层设计为低剂量水泥稳定碎石，压实厚度为20cm。我部拟于2015年9月10日施工水泥稳定碎石底基层，水稳底基层顶面宽度为13.54m，底宽13.74m。松铺系数拟定为1.3，松铺厚度26cm。二、编制依据1、XX高速公路XX段LM-0X合同段两阶段施工图纸；2、XX高速公路XX段路面工程招标文件；3、《公路路基路面现场测试规程》JTGE60-2008；4、《公路工程集料试验规程》（JTGE42-2005）；5、《公路工程质量检验评定标准》（JTGF80/1-2004）；底基层施工方案XX高速公路XX段路面工程0X标项目部6、《公路路面基层施工技细则》JTG/TF20-2015；7、《公路工程无机结合料稳定材料试验规程》（JTGE51-2009）；8、《公路水泥混凝土路面施工技术细则》（JTG/TF30-2014）；9、现行与工程有关的国家及行业技术标准、规范、规程等；10、本单位在同类高速公路路面工程施工中积累的施工经验和总结。三、开工准备3.1施工路段路基交验工作已完成，各项验收指标（弯沉、高程、宽度等）均符合设计规范要求；水准点、导线点测量工作已完成，成果表已批复。3.2施工人员安排济祁路面一标水稳底基层人员分工表：总体安排总体安排XXX技术总负责XXX、XXX前后场总协调XXX现场安全管控及交通管制XXX拌和区及试验检测拌和站操作及后场机械、车辆调度XXX拌和站后场安全员XXX混合料筛分、无侧限试件成型XXX水泥剂量检测、含水量检测XXX摊铺区测量放样及标高控制XXX摊铺过程控制XXX摊铺现场安全员XXX碾压控制XXX成品标高测量、宽度平整度检测XXX压实度检测XXX养生区土工布覆盖、洒水养生XXX3.3机械设备组织安排（1）、严格按照规范、施工图纸设计、项目办、总监办、监理组及合同文件等要求，以作业指2底基层施工方案XX高速公路XX段路面工程0X标项目部导书为导向，满足施工需要为前提，施工机械设备如下：机械设备一览表：序号名称型号设备产量/拼装宽度/吨位数量1水稳拌和站WCZ700380吨/小时12水稳摊铺机三一/长沙137KW23单钢轮振动压路机徐工20吨14单钢轮振动压路机徐工22吨25胶轮压路机徐工30吨26装载机厦工XG951III5吨17洒水车解放8吨28自卸汽车解放40吨12（2）设备维修保养：施工前检查油（液压油、液力传动油、机油、柴油）、水（发动机水箱）、气压（制动气压），检查中如发现液压油等油料、水箱内水不足应及时补充。（3）水稳拌和站①拌和楼产量设定450t/h，拌缸长度5.0米。在拌和楼下方配有6*4米的储水箱。料斗、水箱、罐仓装配高精度电子动态计量器。对于加水量的计量，采用流量计的方式。②有五个进料斗，料斗上口安装了钢筋网盖，以便筛除超出粒径规格的集料及杂物。各个料仓之间的挡板高度为1m，避免各档料的掺混。③施工前应标定拌合楼流量曲线，用以确定生产配合比。骨料标定曲线如下图：3底基层施工方案XX高速公路XX段路面工程0X标项目部水稳拌合站9.5-19.0mm（2号料）标定405060708090100110120130140150160170180190200210220141295443600转速（R）产量（吨/小时）4底基层施工方案XX高速公路XX段路面工程0X标项目部水稳拌合站4.75-9.5mm（3号料）标定203040506070809010011012013014015...
