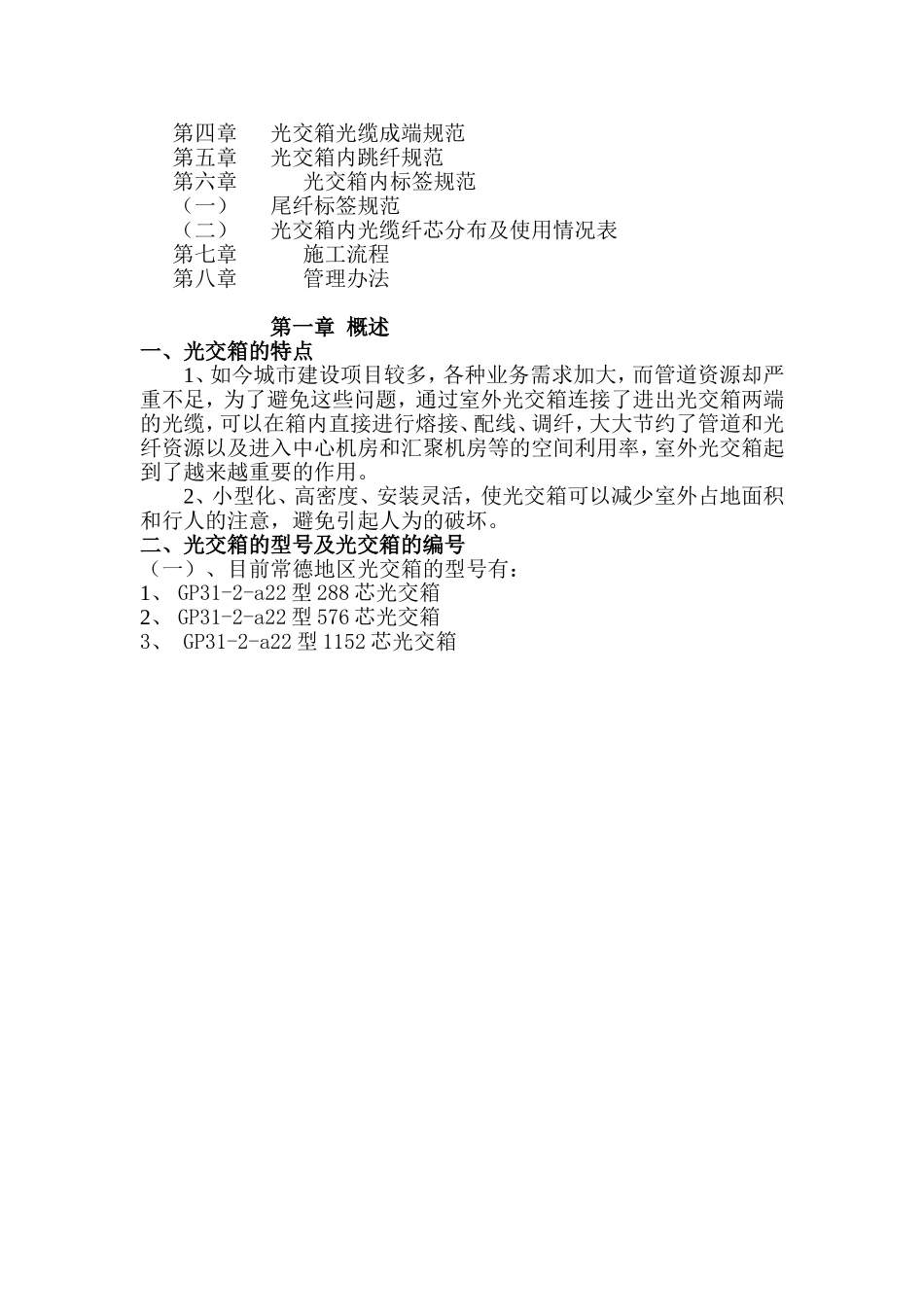

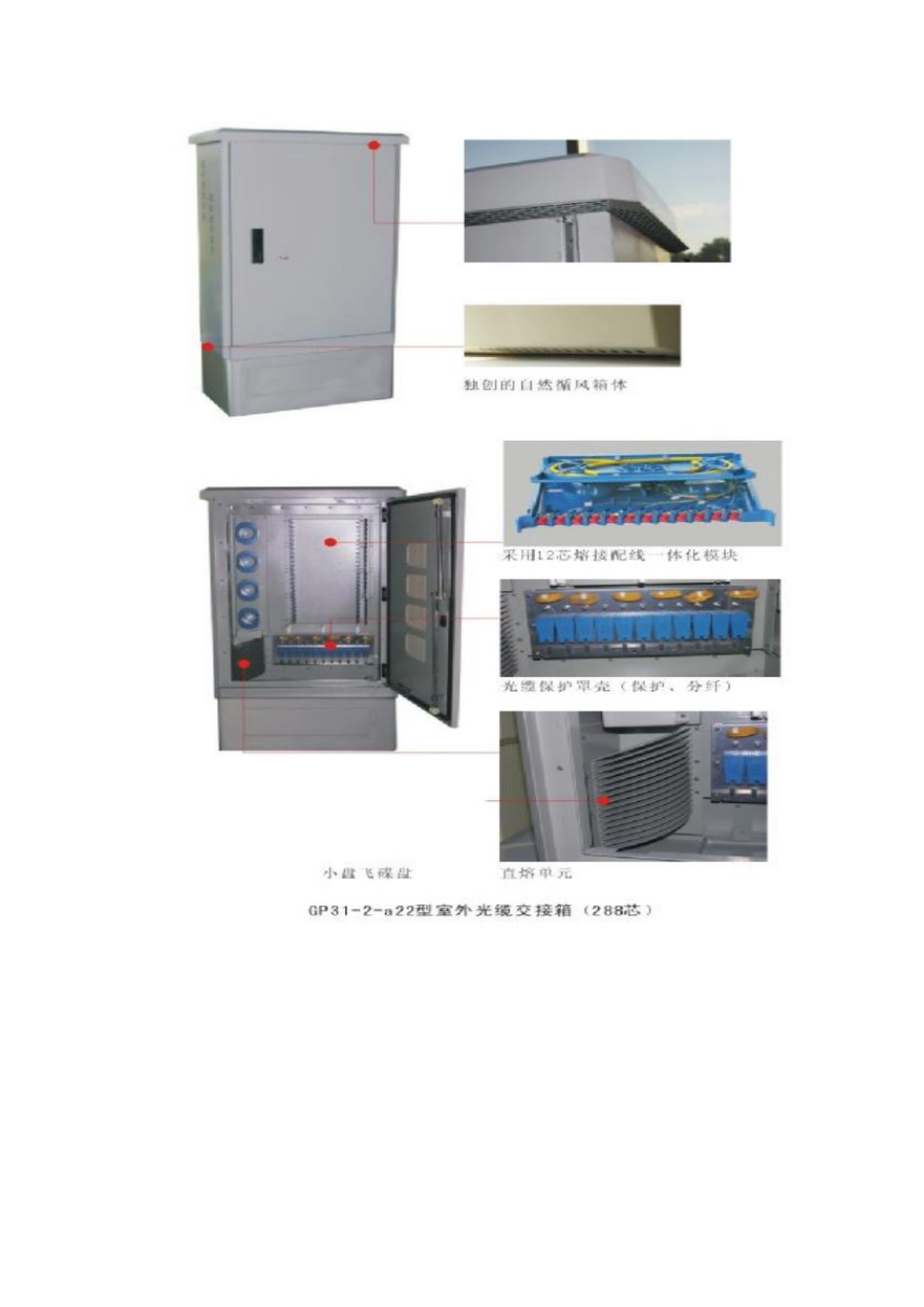

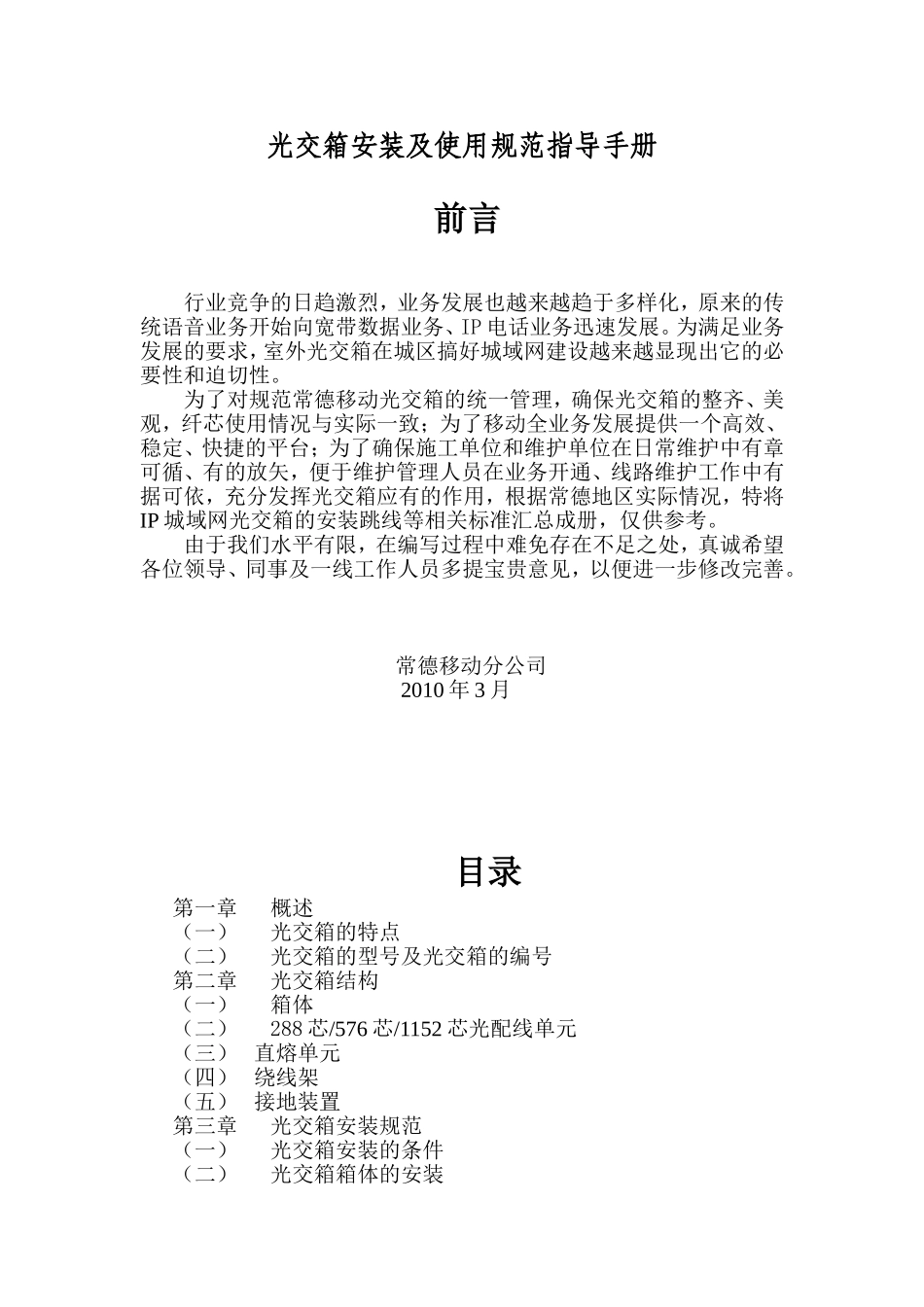

光交箱安装及使用规范指导手册前言行业竞争的日趋激烈，业务发展也越来越趋于多样化，原来的传统语音业务开始向宽带数据业务、IP电话业务迅速发展。为满足业务发展的要求，室外光交箱在城区搞好城域网建设越来越显现出它的必要性和迫切性。为了对规范常德移动光交箱的统一管理，确保光交箱的整齐、美观，纤芯使用情况与实际一致；为了移动全业务发展提供一个高效、稳定、快捷的平台；为了确保施工单位和维护单位在日常维护中有章可循、有的放矢，便于维护管理人员在业务开通、线路维护工作中有据可依，充分发挥光交箱应有的作用，根据常德地区实际情况，特将IP城域网光交箱的安装跳线等相关标准汇总成册，仅供参考。由于我们水平有限，在编写过程中难免存在不足之处，真诚希望各位领导、同事及一线工作人员多提宝贵意见，以便进一步修改完善。常德移动分公司2010年3月目录第一章概述（一）光交箱的特点（二）光交箱的型号及光交箱的编号第二章光交箱结构（一）箱体（二）288芯/576芯/1152芯光配线单元（三）直熔单元（四）绕线架（五）接地装置第三章光交箱安装规范（一）光交箱安装的条件（二）光交箱箱体的安装第四章光交箱光缆成端规范第五章光交箱内跳纤规范第六章光交箱内标签规范（一）尾纤标签规范（二）光交箱内光缆纤芯分布及使用情况表第七章施工流程第八章管理办法第一章概述一、光交箱的特点1、如今城市建设项目较多，各种业务需求加大，而管道资源却严重不足，为了避免这些问题，通过室外光交箱连接了进出光交箱两端的光缆，可以在箱内直接进行熔接、配线、调纤，大大节约了管道和光纤资源以及进入中心机房和汇聚机房等的空间利用率，室外光交箱起到了越来越重要的作用。2、小型化、高密度、安装灵活，使光交箱可以减少室外占地面积和行人的注意，避免引起人为的破坏。二、光交箱的型号及光交箱的编号（一）、目前常德地区光交箱的型号有：1、GP31-2-a22型288芯光交箱2、GP31-2-a22型576芯光交箱3、GP31-2-a22型1152芯光交箱（二）、光交箱的编号为了维护人员及以后施工人员工作的方便，需将每个光交箱进行编号，编号的序列应以路段及路段的起止开始一路来编号，并与竣工图纸上要相吻合。第二章光交箱的结构光交箱的结构大致分为箱体、光纤配线单元、直熔单元、绕线架和接地装置等五个部分一、箱体箱体主要具有良好的抗腐蚀、耐老化性能及防虫防鼠，而且箱体密封性能要好，能抵御剧烈的气候变化和恶劣的工作环境。二、光配线单元光纤配线单元主要是用于光缆成端及根据业务需求进行跳纤，起到连接作用，光纤配线单元包含熔接配线一体化模块。熔接配线一体化模块主要是熔接光纤，起到连接作用。熔接配线一体化模块三、直熔单元直熔单元的作用同光缆接头盒一样，起到光缆与光缆之间的连接作用。直熔单元分为直熔区和熔接盘两部分。光纤配线单元四、绕线架绕线架的作用是将跳纤的尾纤进行盘绕，起到光交箱内跳纤整齐、美观。五、接地装置接地装置的作用主要是对光交箱及光缆起到保护。第三章光交箱安装规范一、光交箱安装的条件1、工作温度在-40℃～+60℃。2、相对湿度在≤95％（+40℃时）。3、大气压力在70～106kPa。4、箱体金工件与接地装置之间耐电压≥3000V（DC）1min不击穿、无飞弧。5、箱体金工件与接地装置之间的绝缘电阻≥2×104M欧姆/500V（DC）。二、光交箱箱体的安装（一）、箱体底部与地面（或平台）用4个螺钉固定（根据不同箱体来定）。1、GP31-2-a22型288芯（576芯）光交箱底座安装孔位图绕线架直熔区熔接盘2、GP31-2-a22型1152芯光交箱底座安装孔位图（二）、光交箱必须进行接地。1、光交箱箱体接地①、选择两根50×50×1500（mm）的镀锌角钢和两根4×40（mm）的镀锌扁铁分别进行焊接在一起（分别用于箱体接地和加强芯接地）。②、接地装置需在距光交箱3-5米处挖深70cm，再将角铁进行埋深。③、将引入扁铁引至光交箱下，利用25平方的黄绿相间的铜芯线引至光交箱的接地处。2、加强芯接地步骤同上。3、光交箱和加强芯接地，因地制宜在光交箱位于城市街道路口等不利于两侧进行埋深或不便距箱体3-5米外开挖的地方等情况，可酌情考虑箱体和加强芯接地的位置、方...
