光纤接口总结大全(FC-ST-SC-GBIC-SFP-LC)VIP免费

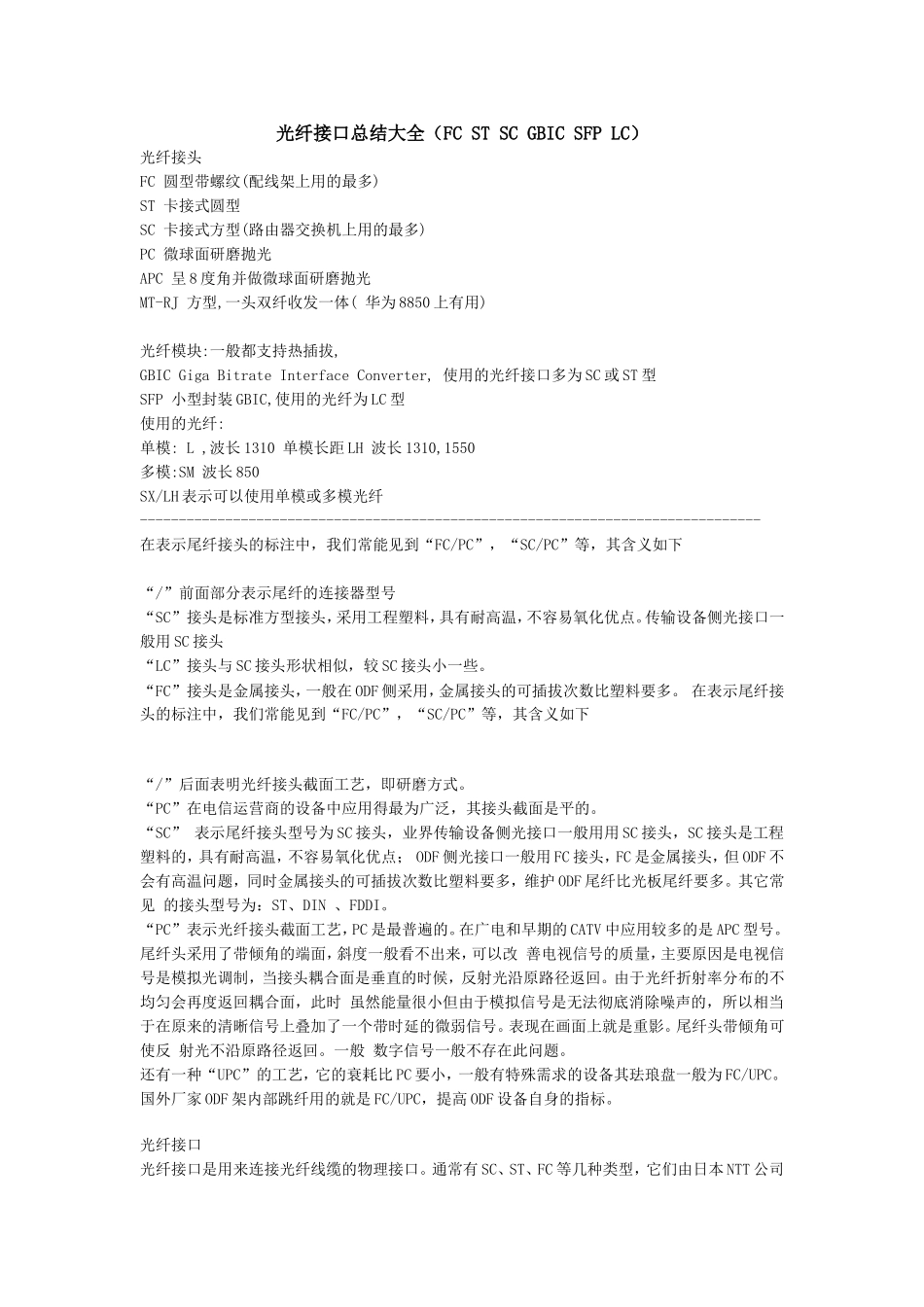

光纤接口总结大全（FCSTSCGBICSFPLC）光纤接头FC圆型带螺纹(配线架上用的最多)ST卡接式圆型SC卡接式方型(路由器交换机上用的最多)PC微球面研磨抛光APC呈8度角并做微球面研磨抛光MT-RJ方型,一头双纤收发一体(华为8850上有用)光纤模块:一般都支持热插拔,GBICGigaBitrateInterfaceConverter,使用的光纤接口多为SC或ST型SFP小型封装GBIC,使用的光纤为LC型使用的光纤:单模:L,波长1310单模长距LH波长1310,1550多模:SM波长850SX/LH表示可以使用单模或多模光纤--------------------------------------------------------------------------------在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下“/”前面部分表示尾纤的连接器型号“SC”接头是标准方型接头，采用工程塑料，具有耐高温，不容易氧化优点。传输设备侧光接口一般用SC接头“LC”接头与SC接头形状相似，较SC接头小一些。“FC”接头是金属接头，一般在ODF侧采用，金属接头的可插拔次数比塑料要多。在表示尾纤接头的标注中，我们常能见到“FC/PC”，“SC/PC”等，其含义如下[!21ki@][@21ki!]!]“/”后面表明光纤接头截面工艺，即研磨方式。[!21ki@][@21ki!]“PC”在电信运营商的设备中应用得最为广泛，其接头截面是平的。“SC”表示尾纤接头型号为SC接头，业界传输设备侧光接口一般用用SC接头，SC接头是工程塑料的，具有耐高温，不容易氧化优点；ODF侧光接口一般用FC接头，FC是金属接头，但ODF不会有高温问题，同时金属接头的可插拔次数比塑料要多，维护ODF尾纤比光板尾纤要多。其它常见的接头型号为：ST、DIN、FDDI。[!21ki@][@21ki!]“PC”表示光纤接头截面工艺，PC是最普遍的。在广电和早期的CATV中应用较多的是APC型号。尾纤头采用了带倾角的端面，斜度一般看不出来，可以改善电视信号的质量，主要原因是电视信号是模拟光调制，当接头耦合面是垂直的时候，反射光沿原路径返回。由于光纤折射率分布的不均匀会再度返回耦合面，此时虽然能量很小但由于模拟信号是无法彻底消除噪声的，所以相当于在原来的清晰信号上叠加了一个带时延的微弱信号。表现在画面上就是重影。尾纤头带倾角可使反射光不沿原路径返回。一般数字信号一般不存在此问题。[!21ki@][@21ki!]还有一种“UPC”的工艺，它的衰耗比PC要小，一般有特殊需求的设备其珐琅盘一般为FC/UPC。国外厂家ODF架内部跳纤用的就是FC/UPC，提高ODF设备自身的指标。光纤接口光纤接口是用来连接光纤线缆的物理接口。通常有SC、ST、FC等几种类型，它们由日本NTT公司开发。FC是FerruleConnector的缩写，其外部加强方式是采用金属套，紧固方式为螺丝扣。ST接口通常用于10Base-F，SC接口通常用于100Base-FX。光纤从内部可传导光波的不同，分为单模（传导长波长的激光）和多模（传导短波长的激光）两种。单模光缆的连接距离可达10公里，多模光缆的连接距离要短的多，是300米或500米（主要看激光的不同，产生短波长激光的光源一般有两种，一种是62.5的，一种是50的）另外，光缆的接头部分也有两种，一种SC接口为1GB接口还有一种为LC接口为2GB接口。连接器的品种信号较多，除了上面介绍的三种外，还有MTRJ、ST、MU等，具体的外观参见下图此主题相关图片如下：FC是FerruleConnector的缩写，表明其外部加强件是采用金属套，紧固方式为螺丝扣PC是PhysicalConnection的缩写，表明其对接端面是物理接触，即端面呈凸面拱型结构。SC（F04）型光纤连接器：模塑插拔耦合式单模光纤连接器。其外壳采用模塑工艺，用铸模玻璃纤维塑料制成，呈矩型；插头套管（也称插针）由精密陶瓷制成，耦合套筒为金属开缝套管结构，其结构尺寸与FC型相同，端面处理采用PC或APC型研磨方式；紧固方式是采用插拔销闩式，不需旋转。此类连接器价格低廉，插拔操作方便，介入损耗波动小，抗压强度较高，安装密度高。光纤这东西接口比较复杂，有时候甚至挺tm烦人的，为了方便自己的工作，从网上google了几种光纤接头。上面这个图是LC到LC的，LC就是路由器常用的SFP，miniGBIC所插的线头。Cisco比较新的设备基本上都是这种接口了。FC转SC，FC一端插光纤布线架，SC一端就是catalyst交换机或其他设备上面...
