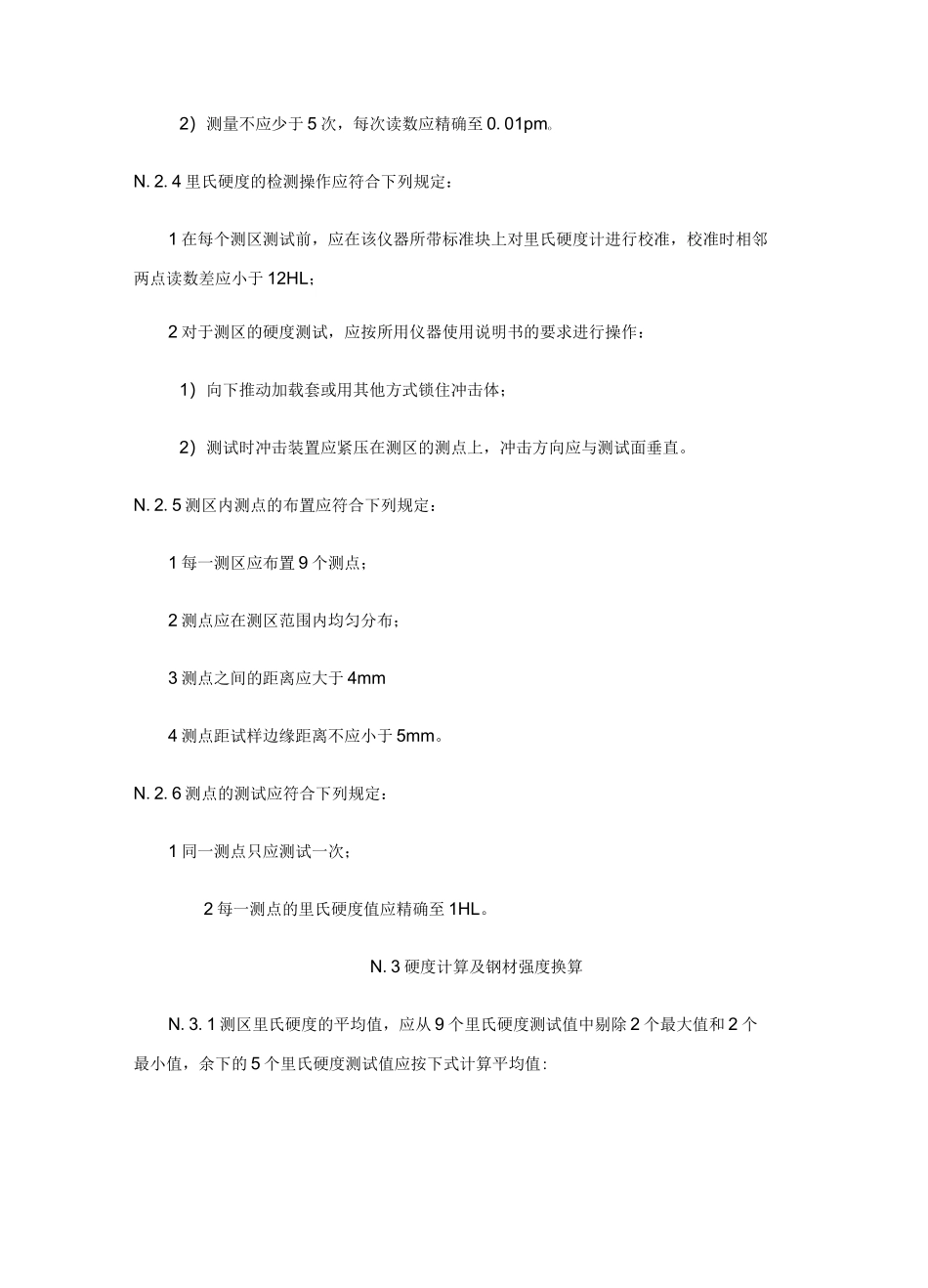

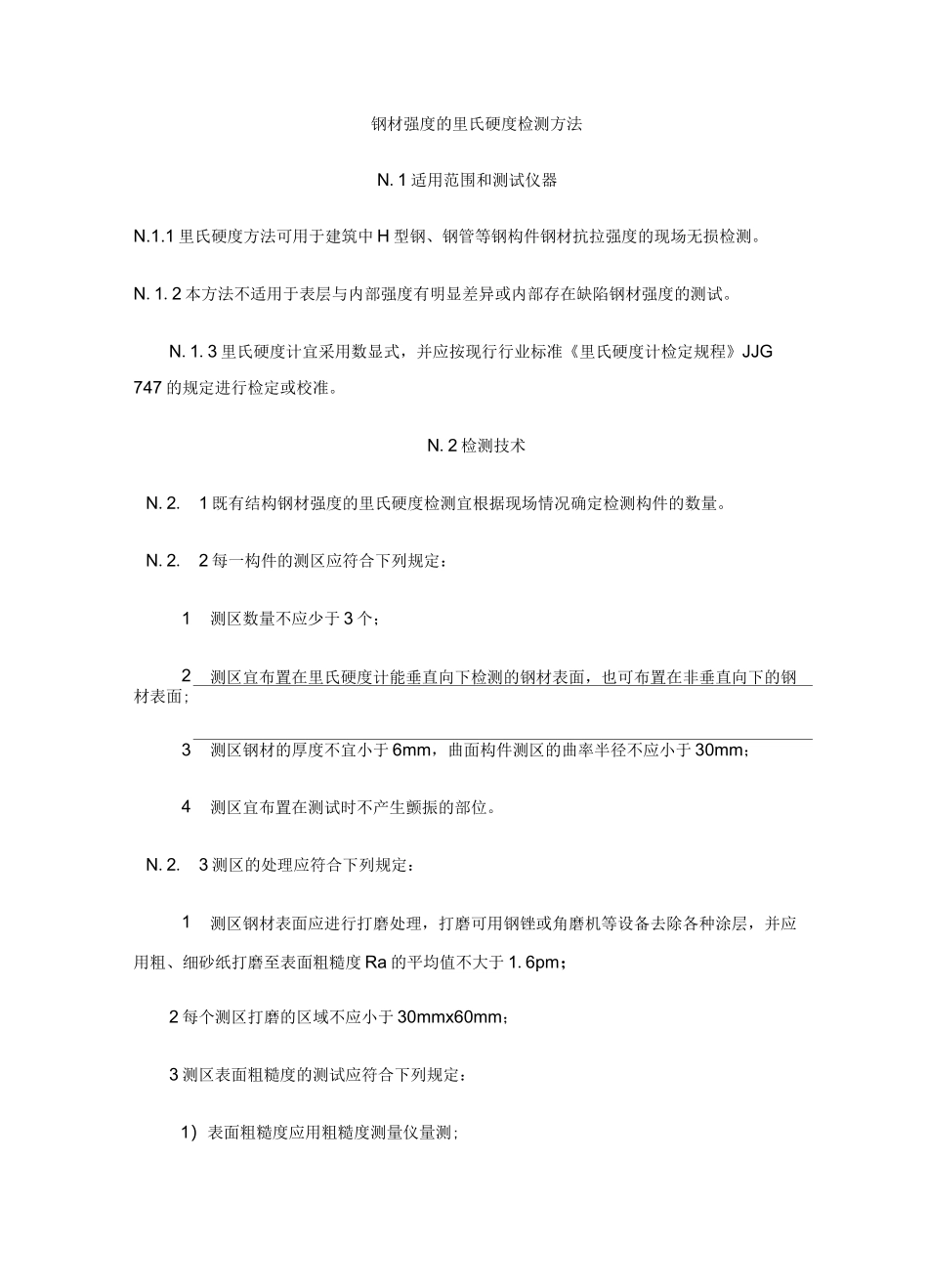

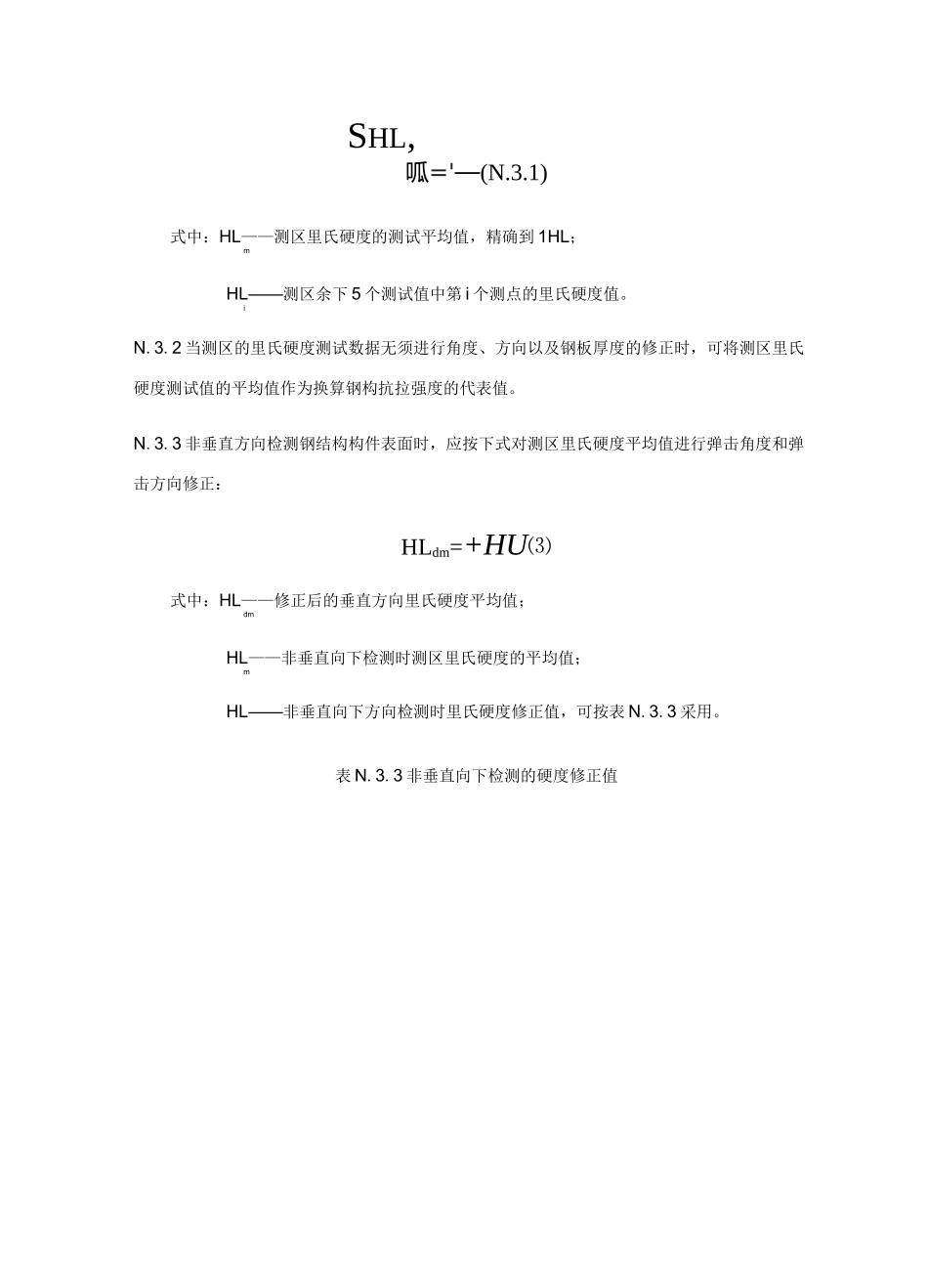

钢材强度的里氏硬度检测方法N.1适用范围和测试仪器N.1.1里氏硬度方法可用于建筑中H型钢、钢管等钢构件钢材抗拉强度的现场无损检测。N.1.2本方法不适用于表层与内部强度有明显差异或内部存在缺陷钢材强度的测试。N.1.3里氏硬度计宜采用数显式，并应按现行行业标准《里氏硬度计检定规程》JJG747的规定进行检定或校准。N.2检测技术N.2.1既有结构钢材强度的里氏硬度检测宜根据现场情况确定检测构件的数量。N.2.2每一构件的测区应符合下列规定：1测区数量不应少于3个；2测区宜布置在里氏硬度计能垂直向下检测的钢材表面，也可布置在非垂直向下的钢材表面;3测区钢材的厚度不宜小于6mm，曲面构件测区的曲率半径不应小于30mm；4测区宜布置在测试时不产生颤振的部位。N.2.3测区的处理应符合下列规定：1测区钢材表面应进行打磨处理，打磨可用钢锉或角磨机等设备去除各种涂层，并应用粗、细砂纸打磨至表面粗糙度Ra的平均值不大于1.6pm；2每个测区打磨的区域不应小于30mmx60mm；3测区表面粗糙度的测试应符合下列规定：1）表面粗糙度应用粗糙度测量仪量测;2）测量不应少于5次，每次读数应精确至0.01pmoN.2.4里氏硬度的检测操作应符合下列规定：1在每个测区测试前，应在该仪器所带标准块上对里氏硬度计进行校准，校准时相邻两点读数差应小于12HL；2对于测区的硬度测试，应按所用仪器使用说明书的要求进行操作：1）向下推动加载套或用其他方式锁住冲击体；2）测试时冲击装置应紧压在测区的测点上，冲击方向应与测试面垂直。N.2.5测区内测点的布置应符合下列规定：1每一测区应布置9个测点；2测点应在测区范围内均匀分布；3测点之间的距离应大于4mm4测点距试样边缘距离不应小于5mm。N.2.6测点的测试应符合下列规定：1同一测点只应测试一次；2每一测点的里氏硬度值应精确至1HL。N.3硬度计算及钢材强度换算N.3.1测区里氏硬度的平均值，应从9个里氏硬度测试值中剔除2个最大值和2个最小值，余下的5个里氏硬度测试值应按下式计算平均值:SHL,呱='—(N.3.1)式中：HL——测区里氏硬度的测试平均值，精确到1HL；mHL——测区余下5个测试值中第i个测点的里氏硬度值。iN.3.2当测区的里氏硬度测试数据无须进行角度、方向以及钢板厚度的修正时，可将测区里氏硬度测试值的平均值作为换算钢构抗拉强度的代表值。N.3.3非垂直方向检测钢结构构件表面时，应按下式对测区里氏硬度平均值进行弹击角度和弹击方向修正：HLdm=+HU⑶式中：HL——修正后的垂直方向里氏硬度平均值；dmHL——非垂直向下检测时测区里氏硬度的平均值；mHL——非垂直向下方向检测时里氏硬度修正值，可按表N.3.3采用。表N.3.3非垂直向下检测的硬度修正值向下4附水平向上45“亟宜向上200-7_23-331250—6-13-31300-6一让-20-29350-12-19-27400-11-18d50~5-10—17500-10—15—22「550—4一9-15600-4—S-14~15650-4—g-13—3_7-12-17750一豈_6-11一16B00-3—6-10850一2_5-3~14注：表中计量单位为HL。N.3.4当测区钢材的厚度小于12mm时，应按下式对测区里氏硬度平均值进行修正HL^=HL.+HL.〔M3,4)式中：HL——检测不同的钢材厚度时里氏硬度修正值，可按表N.3.4采用。t表N.3.4钢材厚度对里氏硬度测试值的修正值表N.3.5钢材里氏硬度与抗拉强度值换算表梅厚(mm)碰度修正值(HL)630...7228181010120N.3.5既有结构钢材抗拉强度可依据测区里氏硬度的代表值按表N.3.5确定。31氏®m按拉强度(N/rnm2)里氏礎度(HL)航拉强度盼4强度竄小值抗拉强度蹑大值jfbinMKU扰掠强度最小值fluma-i抗拉强度最大值/bi-nuix255;3064363Q43174672603064563063184682653074S730831946927013074573103204?027530?45?3L232147]2803Q93E4322472賈531Q3163234732903H4613183244741295313儡320326侃130031532232?4?730231G324328478N.4.1单个构件钢材抗拉强度的推定应符合下列规定：1该构件钢材抗拉强度推定范围宜取3个测区换算抗拉强度最小值f的平均值作为b,min推定范围的下限值，宜取3个测区换算抗拉强度最大值f的平均值作为推定范围的上限值;b,max2该构件抗拉强度的推定值，可取构件推定范围上限值与下限值的平均值；3该构件抗拉强度的特征值，可取推定范围的下限值。N.4.2检验批构件钢材强度等级的区分应符合下列规定：1钢材抗拉强度特征值接近的构件可视为同等强度等级;2所有构件钢材抗拉强度特征值的平均值可作为与钢材强度等级对应抗拉强度标准值的比较值。
