磁场中的能量转化问题VIP免费

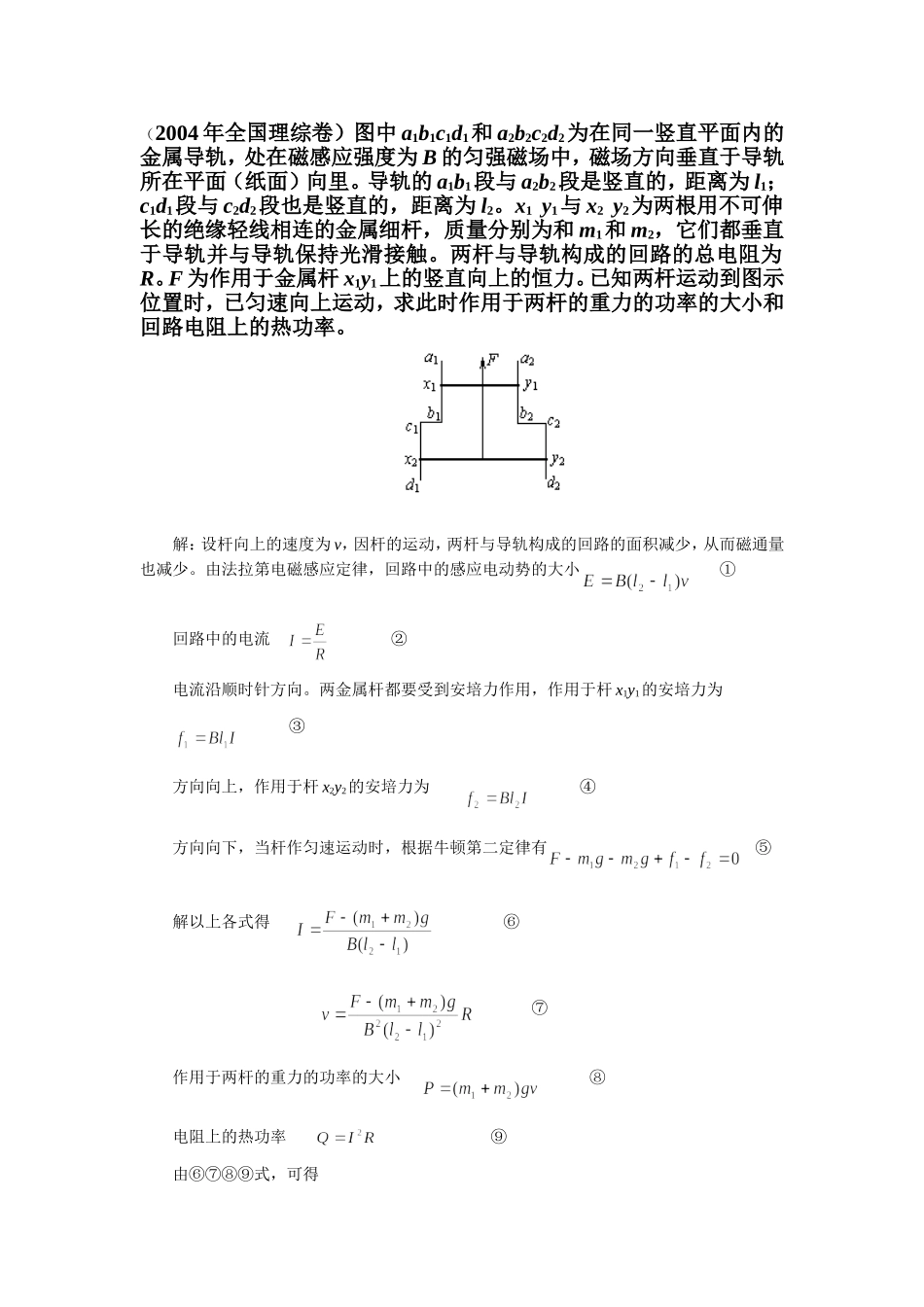

（2004年全国理综卷）图中a1b1c1d1和a2b2c2d2为在同一竖直平面内的金属导轨，处在磁感应强度为B的匀强磁场中，磁场方向垂直于导轨所在平面（纸面）向里。导轨的a1b1段与a2b2段是竖直的，距离为l1；c1d1段与c2d2段也是竖直的，距离为l2。x1y1与x2y2为两根用不可伸长的绝缘轻线相连的金属细杆，质量分别为和m1和m2，它们都垂直于导轨并与导轨保持光滑接触。两杆与导轨构成的回路的总电阻为R。F为作用于金属杆x1y1上的竖直向上的恒力。已知两杆运动到图示位置时，已匀速向上运动，求此时作用于两杆的重力的功率的大小和回路电阻上的热功率。解：设杆向上的速度为v，因杆的运动，两杆与导轨构成的回路的面积减少，从而磁通量也减少。由法拉第电磁感应定律，回路中的感应电动势的大小①回路中的电流②电流沿顺时针方向。两金属杆都要受到安培力作用，作用于杆x1y1的安培力为③方向向上，作用于杆x2y2的安培力为④方向向下，当杆作匀速运动时，根据牛顿第二定律有⑤解以上各式得⑥⑦作用于两杆的重力的功率的大小⑧电阻上的热功率⑨由⑥⑦⑧⑨式，可得⑩⑾磁场中的功和能是通过安培力做功来量度的。通电导线在磁场中受到安培力的作用，此时安培力做正功，能的转化是由电能转化为机械能。电磁感应现象中，感应电流在磁场中受到的安培力作了多少功就有多少电能产生，而这些电能又通过电流做功转变成其他能，如电阻上产生的内能。从能量的角度看，楞次定律就是能量转化和守恒定律在电磁感应现象中的具体表现。电磁感应过程往往涉及多种能量形势的转化，因此从功和能的观点入手，分析清楚能量转化的关系，往往是解决电磁感应问题的重要途径；在运用功能关系解决问题时，应注意能量转化的来龙去脉，顺着受力分析、做功分析、能量分析的思路严格进行，并注意功和能的对应关系。【例题】如图所示，水平的平行虚线间距为d=50cm，其间有B=1.0T的匀强磁场。一个正方形线圈边长为l=10cm，线圈质量m=100g，电阻为R=0.020Ω。开始时，线圈的下边缘到磁场上边缘的距离为h=80cm。将线圈由静止释放，其下边缘刚进入磁场和刚穿出磁场时的速度相等。取g=10m/s2，求：⑴线圈进入磁场过程中产生的电热Q。⑵线圈下边缘穿越磁场过程中的最小速度v。⑶线圈下边缘穿越磁场过程中加速度的最小值a。解题方法与技巧：⑴由于线圈完全处于磁场中时不产生电热，所以线圈进入磁场过程中产生的电热Q就是线圈从图中2位置到4位置产生的电热，而2、4位置动能相同，由能量守恒Q=mgd=0.50J⑵3位置时线圈速度一定最小，而3到4线圈是自由落体运动因此有v02-v2=2g（d-l），得v=2m/s⑶2到3是减速过程，因此安培力减小，由F-mg=ma知加速度减小，到3位置时加速度最小，a=4.1m/s2
