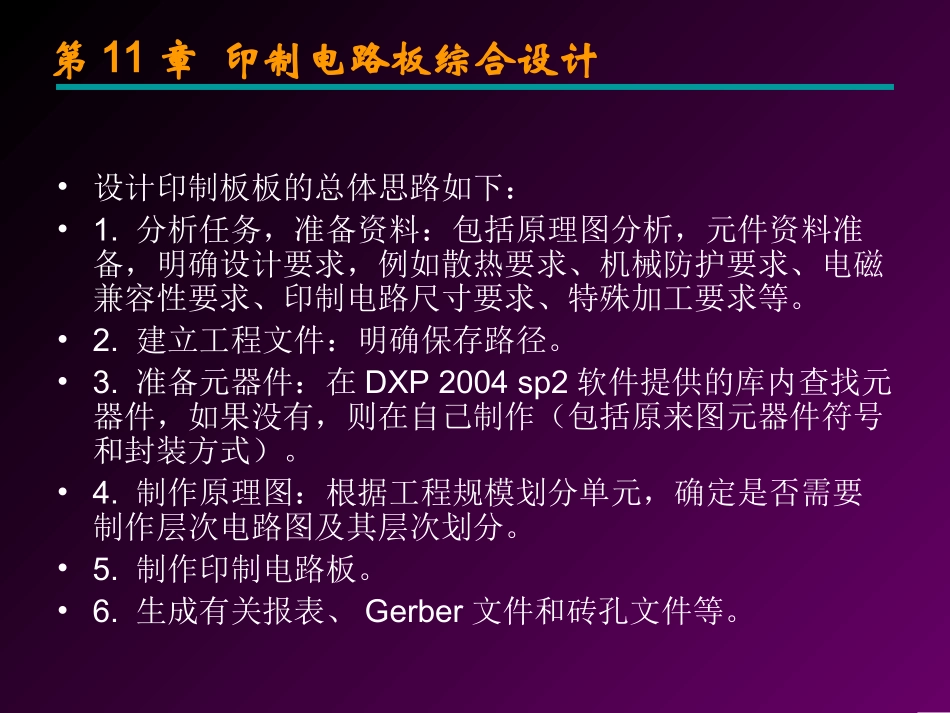

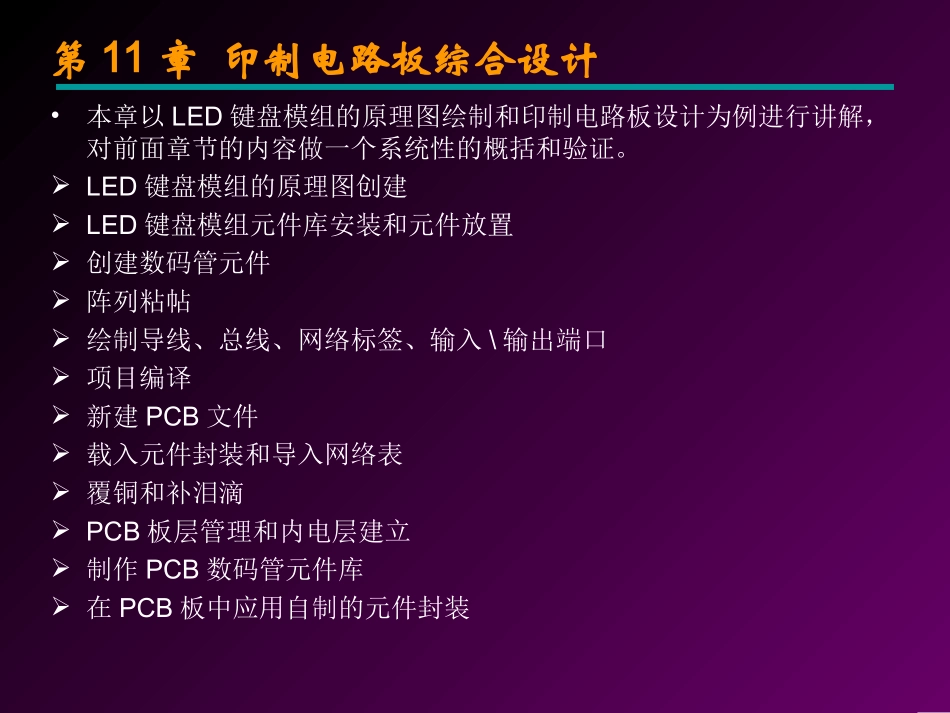

第11章印制电路板综合设计•宋国斌•制作•第11章印制电路板综合设计•本章以LED键盘模组的原理图绘制和印制电路板设计为例进行讲解，对前面章节的内容做一个系统性的概括和验证。LED键盘模组的原理图创建LED键盘模组元件库安装和元件放置创建数码管元件阵列粘帖绘制导线、总线、网络标签、输入\输出端口项目编译新建PCB文件载入元件封装和导入网络表覆铜和补泪滴PCB板层管理和内电层建立制作PCB数码管元件库在PCB板中应用自制的元件封装第11章印制电路板综合设计•设计印制板板的总体思路如下：•1.分析任务，准备资料：包括原理图分析，元件资料准备，明确设计要求，例如散热要求、机械防护要求、电磁兼容性要求、印制电路尺寸要求、特殊加工要求等。•2.建立工程文件：明确保存路径。•3.准备元器件：在DXP2004sp2软件提供的库内查找元器件，如果没有，则在自己制作（包括原来图元器件符号和封装方式）。•4.制作原理图：根据工程规模划分单元，确定是否需要制作层次电路图及其层次划分。•5.制作印制电路板。•6.生成有关报表、Gerber文件和砖孔文件等。第11章印制电路板综合设计•本章以LED键盘模组的印制电路板为例进行讲解，对前面章节的介绍做一个系统性的概况和验证。第11章印制电路板综合设计•元件资料库第11章印制电路板综合设计•11.1LED键盘模组的原理图创建•执行菜单【文件】/【创建】/【项目】/【PCB项目】选项，如图所示，单击鼠标或按回车键即可。第11章印制电路板综合设计•创建后，ProtelDXP2004SP2的主窗口变成如图所示的新窗口，里面有一PCB-Projec1.PrjPCB的项目文件，右击【另存项目为…】将其及时保存。第11章印制电路板综合设计•选择好合适的保存路径，将其保存。我们以“LED模组”的项目名称进行保存，后缀名为（PrjPCB）。第11章印制电路板综合设计•在项目建立完后，即建立原理图。单击菜单栏【文件】/【创建】/【原理图】选项，后缀名为（SchDoc），单击鼠标或按回车键即可。第11章印制电路板综合设计•创建后的原理图显示，我们也要将创建好的原理图及时保存，“LED模组”的项目右边的图标是红色的，请右击【保存项目】。这样可将原理图保存在项目文件中。第11章印制电路板综合设计•一般系统默认图纸的大小为B号图纸。当构思好原理图后，最好能先根据构思的整体布局设置好图纸的大小。当然，在画图中或以后可以再修改也是可以的。•有两种方法可以改变图纸的大小。•在设计窗口中，单击鼠标右键选择浮动菜单下的【选项】/【文档选项】或执行菜单命令【设计】/【文档选项】，屏幕将出现的设置或更改图纸属性的对话框。•根据选择的图纸尺寸，在【标准风格】栏选择右边的下拉式菜单，选择所需的图纸大小，点击对话框下面的【OK】按钮，或者在【自定义风格】栏中设置相应数据，图纸的大小就设置好了。第11章印制电路板综合设计•11.2LED键盘模组元件库安装和元件放置•1.在原理图界面的最右端单击【元件库】，出现原理图元件库工作面板。•2.单击命令状态栏【System】/【元件库】按钮。第11章印制电路板综合设计•在ProtelDXP2004SP2的安装目录下的Library\Sch下可以找到所需的元件库。一般“MiscellaneousConnectors.IntLib、MiscellaneousDevices.IntLib”两个文件库是常用的，所以都要添加。LED键盘模组的元件也在这2个库中。•单击【元件库】按钮，跳出可用元件库对话框，选择【项目】/按下【加元件库】第11章印制电路板综合设计•在ProtelDXP2004SP2的安装目录下的Library中搜索“MiscellaneousConnectors.IntLib、MiscellaneousDevices.IntLib”两个文件库第11章印制电路板综合设计•执行菜单命令【放置】/【元件】。•直接单击鼠标右键，在浮动菜单上选择“放置/元件”。•直接点击电路绘制工具栏上的按扭。•使用快捷键【P】/【P】。•执行以上任何一种操作，都会打开所示的对话框。第11章印制电路板综合设计•输入所需元件的名称，然后单击【确认】按钮或按【Enter】键确认，即可出现相应的元件跟随光标的移动而移动的情形。将光标移到合适的位置，单击鼠标左键，完成放置。此时，系统仍然处于放置该元件的命令状...
