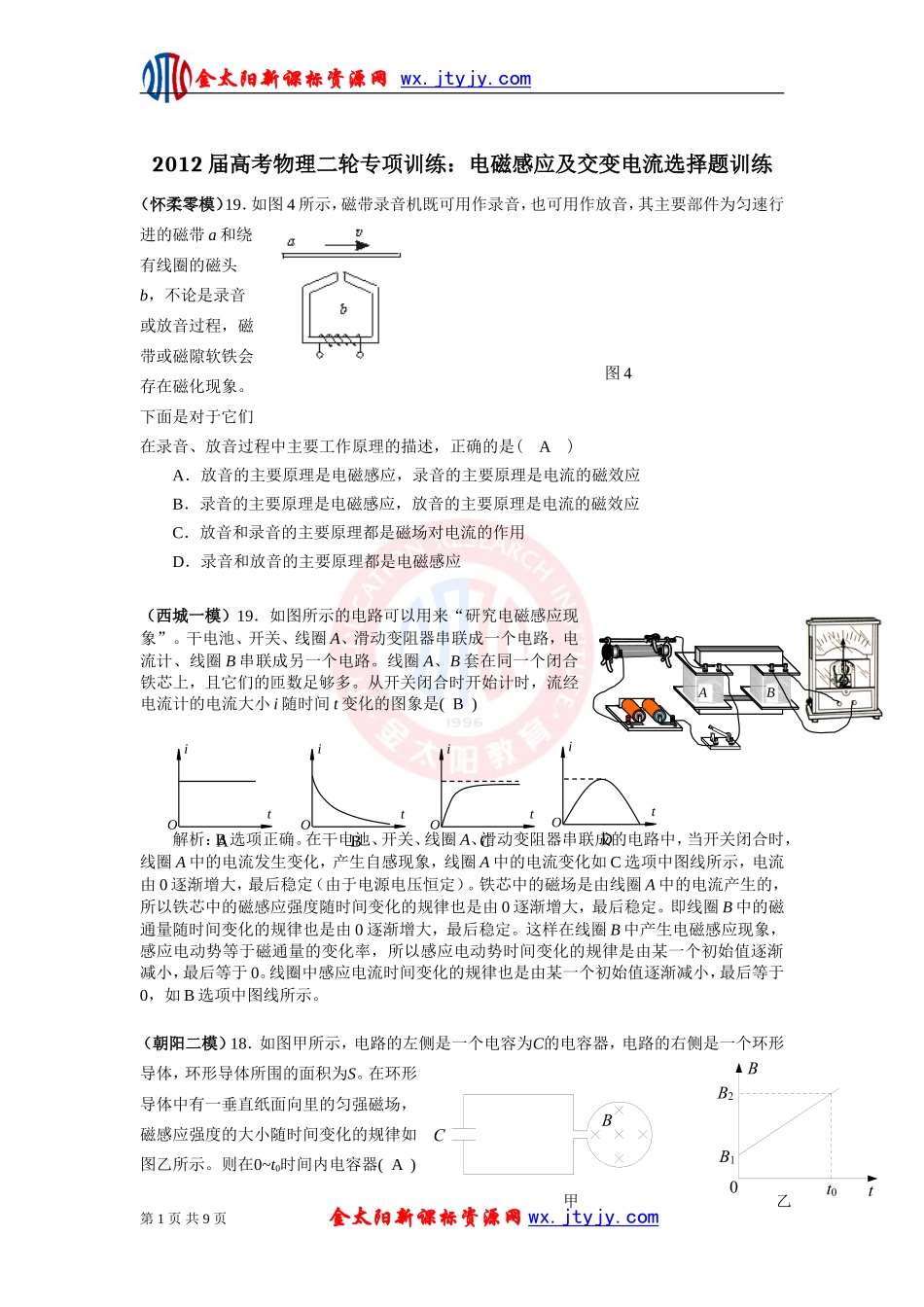

金太阳新课标资源网wx.jtyjy.com2012届高考物理二轮专项训练：电磁感应及交变电流选择题训练（怀柔零模）19．如图4所示，磁带录音机既可用作录音，也可用作放音，其主要部件为匀速行进的磁带a和绕有线圈的磁头b，不论是录音或放音过程，磁带或磁隙软铁会存在磁化现象。下面是对于它们在录音、放音过程中主要工作原理的描述，正确的是(A)A．放音的主要原理是电磁感应，录音的主要原理是电流的磁效应B．录音的主要原理是电磁感应，放音的主要原理是电流的磁效应C．放音和录音的主要原理都是磁场对电流的作用D．录音和放音的主要原理都是电磁感应（西城一模）19．如图所示的电路可以用来“研究电磁感应现象”。干电池、开关、线圈A、滑动变阻器串联成一个电路，电流计、线圈B串联成另一个电路。线圈A、B套在同一个闭合铁芯上，且它们的匝数足够多。从开关闭合时开始计时，流经电流计的电流大小i随时间t变化的图象是(B)解析：B选项正确。在干电池、开关、线圈A、滑动变阻器串联成的电路中，当开关闭合时，线圈A中的电流发生变化，产生自感现象，线圈A中的电流变化如C选项中图线所示，电流由0逐渐增大，最后稳定（由于电源电压恒定）。铁芯中的磁场是由线圈A中的电流产生的，所以铁芯中的磁感应强度随时间变化的规律也是由0逐渐增大，最后稳定。即线圈B中的磁通量随时间变化的规律也是由0逐渐增大，最后稳定。这样在线圈B中产生电磁感应现象，感应电动势等于磁通量的变化率，所以感应电动势时间变化的规律是由某一个初始值逐渐减小，最后等于0。线圈中感应电流时间变化的规律也是由某一个初始值逐渐减小，最后等于0，如B选项中图线所示。（朝阳二模）18．如图甲所示，电路的左侧是一个电容为C的电容器，电路的右侧是一个环形导体，环形导体所围的面积为S。在环形导体中有一垂直纸面向里的匀强磁场，磁感应强度的大小随时间变化的规律如图乙所示。则在0~t0时间内电容器(A)第1页共9页金太阳新课标资源网wx.jtyjy.comAitOCitOBitODitOAB甲乙图4金太阳新课标资源网wx.jtyjy.comA．上极板带正电，所带电荷量为210()CSBBtB．上极板带正电，所带电荷量为210()CBBtC．上极板带负电，所带电荷量为210()CSBBtD．上极板带负电，所带电荷量为210()CBBt（昌平二模）20．如图所示，匀强磁场的方向垂直于光滑的金属导轨平面向里，极板间距为d的平行板电容器与总阻值为2R0的滑动变阻器通过平行导轨连接，电阻为R0的导体棒MN可在外力的作用下沿导轨从左向右做匀速直线运动。当滑动变阻器的滑动触头位于a、b的中间位置、导体棒MN的速度为v0时，位于电容器中P点的带电油滴恰好处于静止状态。若不计摩擦和平行导轨及导线的电阻，重力加速度为g，则下列判断正确的是(D)A．油滴带正电荷B．若将上极板竖直向上移动距离d，油滴将向上加速运动，加速度a=g/2C．若将导体棒的速度变为2v0，油滴将向上加速运动，加速度a=2gD．若保持导体棒的速度为v0不变，而将滑动触头置于a位置，同时将电容器上极板向上移动距离d/3，油滴仍将静止（东城一模）17．如图所示，正方形闭合导线框处在磁感应强度恒定的匀强磁场中，C、E、D、F为线框中的四个顶点，图（a）中的线框绕E点转动，图（b）中的线框向右平动，磁场足够大。下列判断正确的是(B)A．图（a）线框中有感应电流产生，C点电势比D点低B．图（a）线框中无感应电流产生，C、D两点电势相等C．图（b）线框中有感应电流产生，C点电势比D点低D．图（b）线框中无感应电流产生，C、D两点电势相等（海淀零模）20．如图5所示，水平面内两根光滑的平行金属导轨，左端与电阻R相连接，匀强磁场B竖直向下分布在导轨所在的空间内，质量一定的金属棒垂直于导轨并与导轨接触良好。若对金属棒施加一个水平向右的外力F，使金属棒从a位置由静止开始向右做匀加速运动并依次通过位置b和c。若导轨与金属棒的电阻不计，a到b与b到c的距离相等，则下列关于金属棒在运动过程中的说法正确的是(A)第2页共9页金太阳新课标资源网wx.jtyjy.com（a）v（b）CCDDEωFFE•P××××××××××××Nv0dab2R0··上下R0M金太阳新课标资源网wx.jtyjy.comA．金属棒通过b、c两位置时，电阻R的电功率之比...
