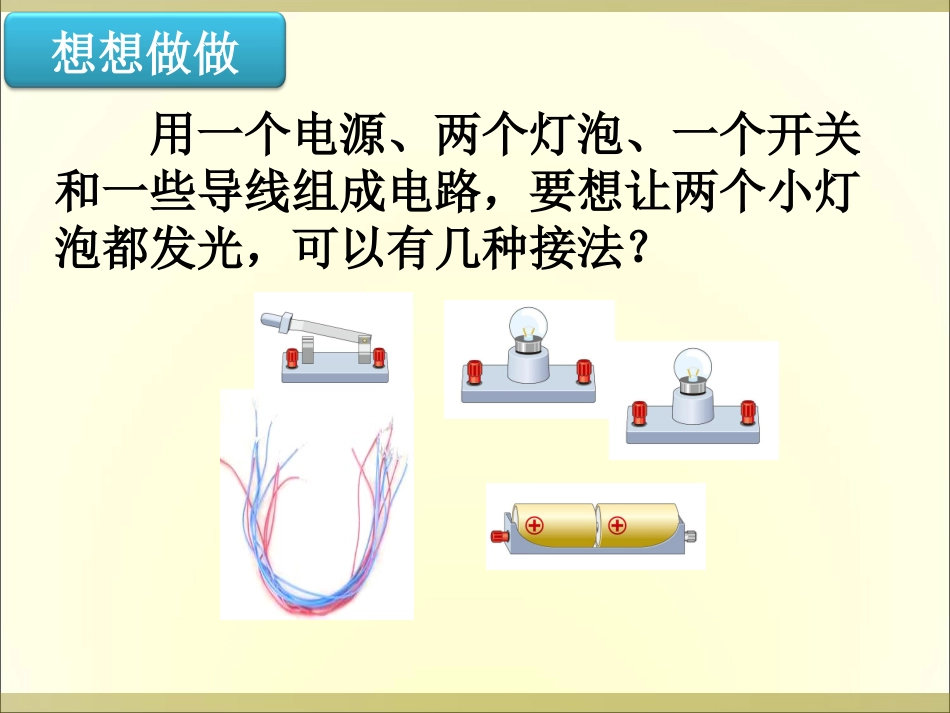

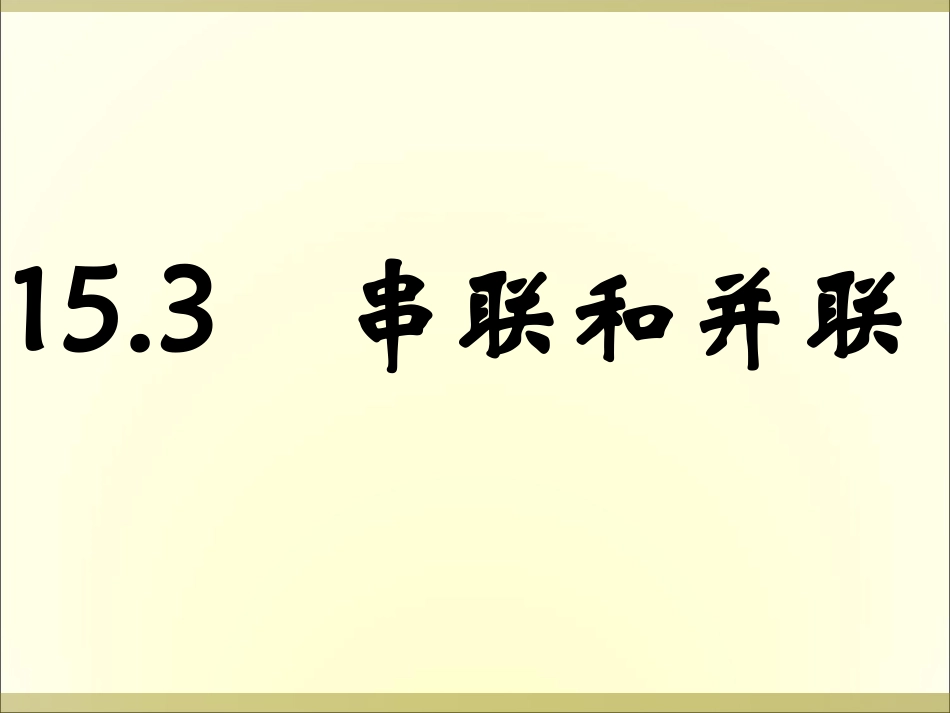

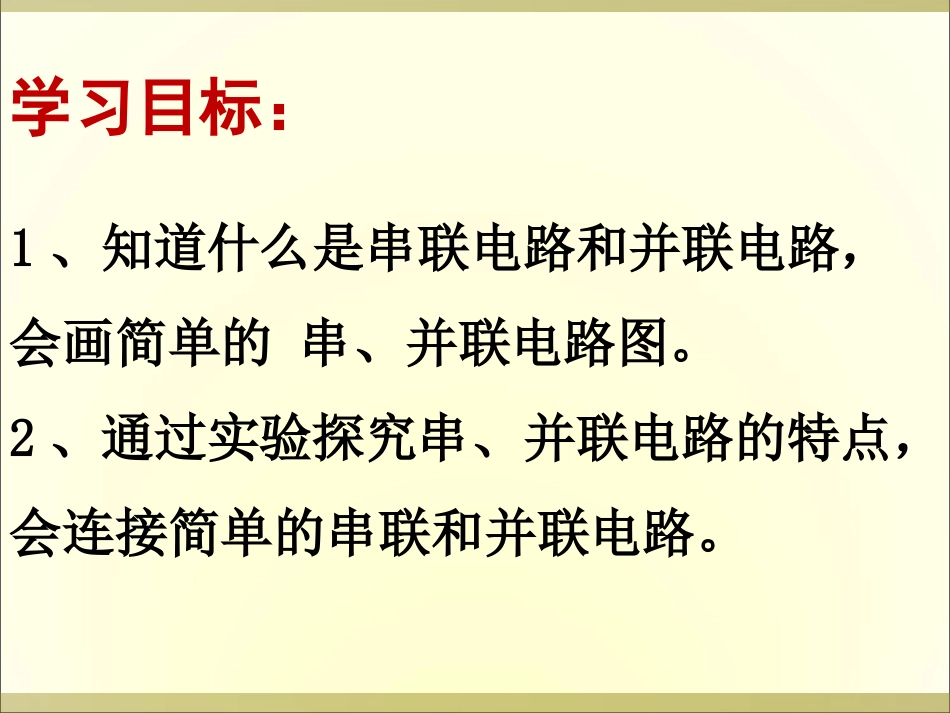

想想做做用一个电源、两个灯泡、一个开关和一些导线组成电路，要想让两个小灯泡都发光，可以有几种接法？15.3串联和并联学习目标：1、知道什么是串联电路和并联电路，会画简单的串、并联电路图。2、通过实验探究串、并联电路的特点，会连接简单的串联和并联电路。如左图，把两只小灯泡首尾相连，然后接在电路里，我们说这两个灯泡是串联的．实验演示：一.用电器依次相连的电路叫做串联电路1、串联电路图特点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。只有一条通路。实物图：电路图：L1SL2提示：连接电路后，需检查电路连接无误，然后方可闭合开关。2、连接串联电路2、连接串联电路在串联电路中，开关的位置改变了，它的控制作用是否改变呢？实验L1SL2L1SL2在串联电路中，开关控制所有用电器。开关位置的改变不影响它对用电器的控制作用。串联电路中开关的作用2、在串联电路中，用电器工作互相干扰。1、在串联电路中，只要一处断开，整个电路就不通了。开关的作用和位置无关。串联电路特点：SL1L2如左图：两个小灯泡的两端分别连在一起，然后接到电路里，我们说这两个灯泡是并联的。实验演示：二.用电器并列相连的电路叫做并联电路BA并联电路图实物图：电路图：在并联电路中，电流有两条（或多条）路径BA干路支路支路干路支路支路L1L2S在并联电路中，干路开关控制所有用电器。L2SL1四、连接并联电路在并联电路中，干路开关和支路开关对各用电器的控制作用有什么不同呢？在并联电路中，支路开关只能控制所在支路的用电器。L2L1S1S2SL2L1S1S2S请根据电路图，连接实物图。并联电路特点：1、某一条支路断开时，其他支路上的用电器照常工作。用电器工作互不影响。（家庭中的电灯、电吹风机、电冰箱、电视机等用电器大多是并联在电路中的）2、干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。3.生活中的电路：②开关和它控制的用电器是串联；③节日小彩灯是串联的。①路灯、家里用电器之间是并联的；首、尾：电流流进的即为首，流出即为尾。首尾相连，逐个顺次连接首首相连，并列连接在两点之间L1L2L1L2首尾首尾首尾首尾设计电路图连接特点串联电路并联电路电路电路图连接特点电流路径开关的作用用电器工作情况串联首尾相连只有一条通路控制所有用电器互相影响并联首首相连尾尾相连若干条通路干路开关控制所有用电器，支路开关只控制它所在支路用电器互不影响串、并联电路总结串、并联电路总结L1L2SL1L2S
