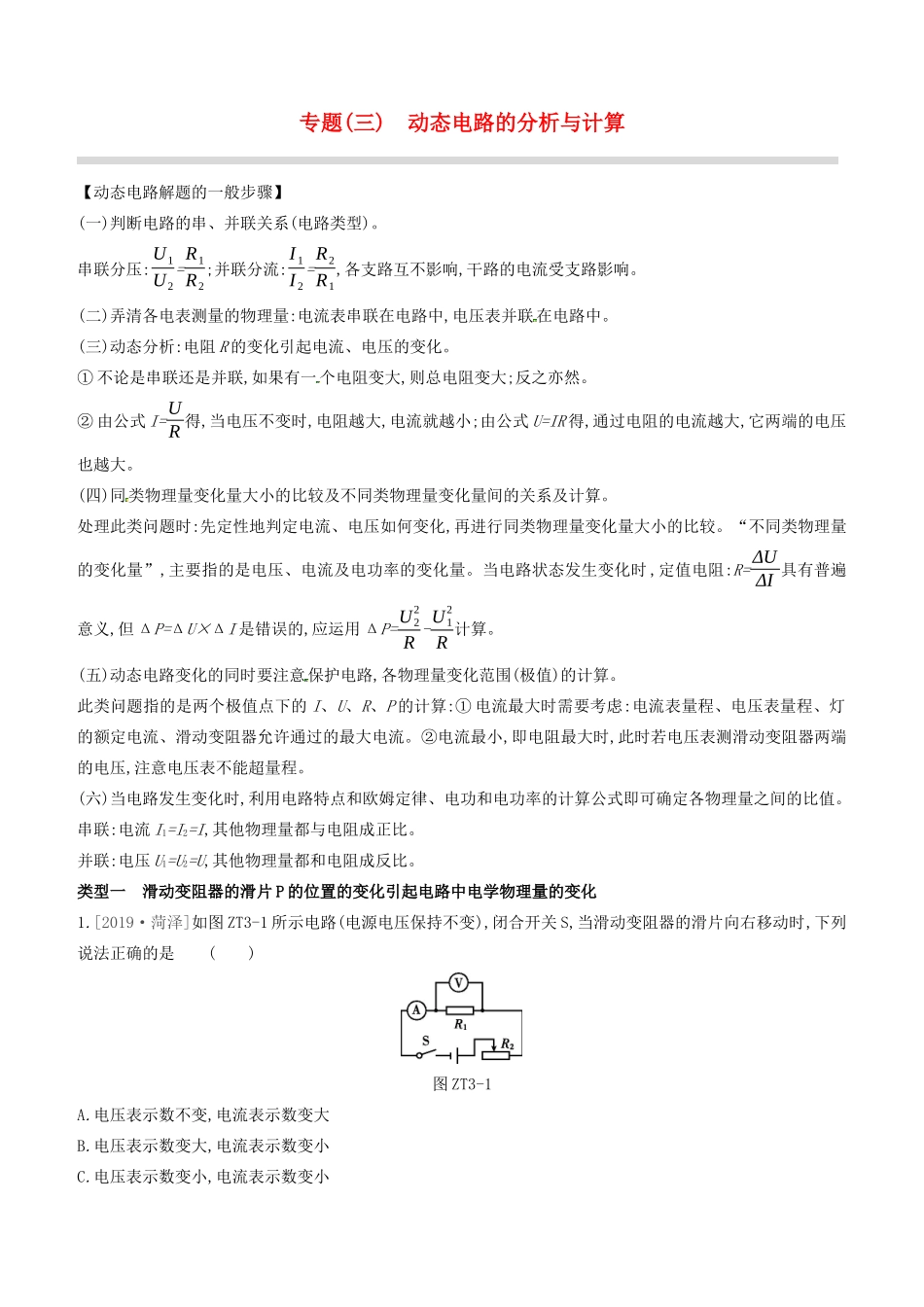

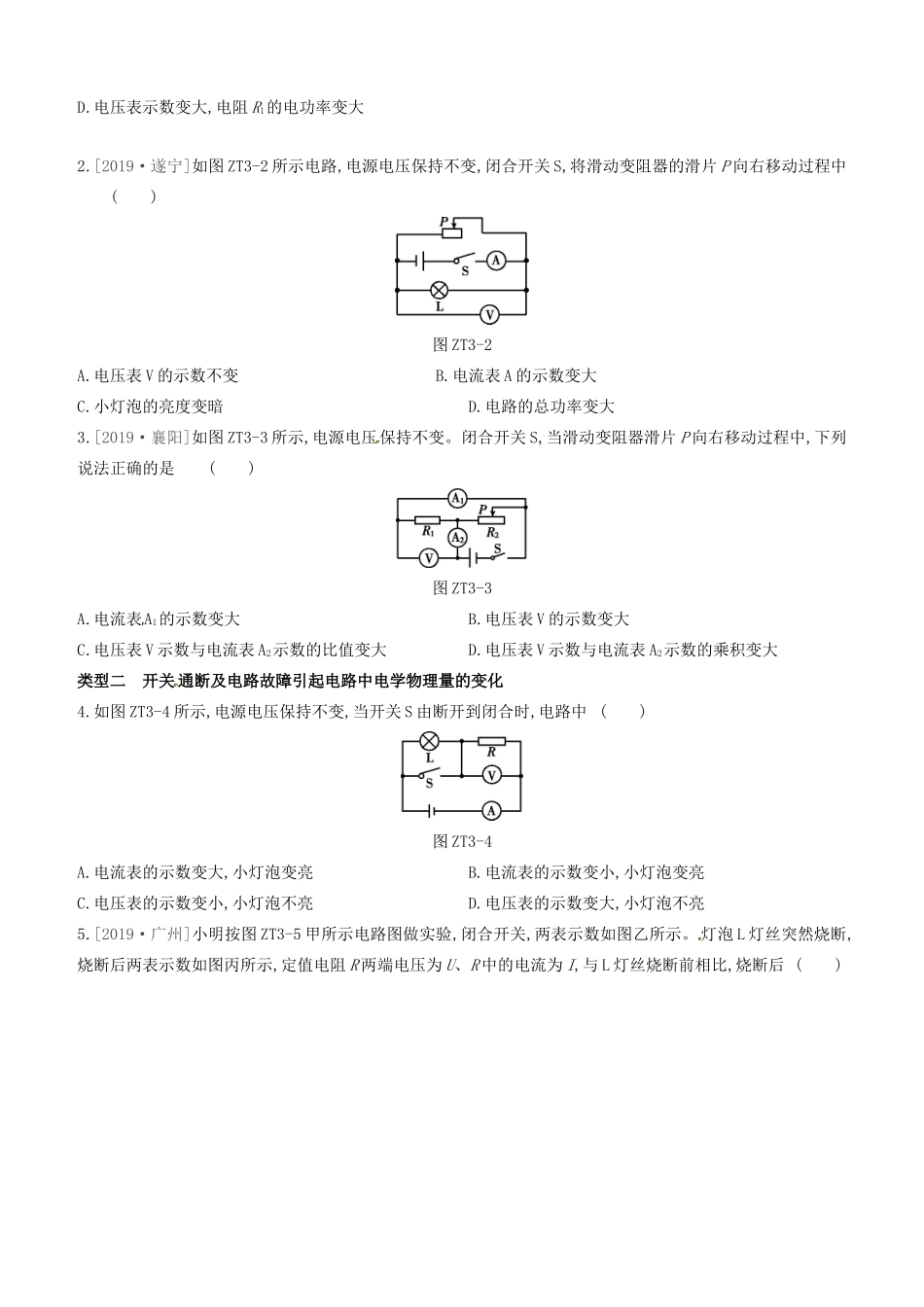

专题(三)动态电路的分析与计算【动态电路解题的一般步骤】(一)判断电路的串、并联关系(电路类型)。串联分压:U1U2=R1R2;并联分流:I1I2=R2R1,各支路互不影响,干路的电流受支路影响。(二)弄清各电表测量的物理量:电流表串联在电路中,电压表并联在电路中。(三)动态分析:电阻R的变化引起电流、电压的变化。①不论是串联还是并联,如果有一个电阻变大,则总电阻变大;反之亦然。②由公式I=UR得,当电压不变时,电阻越大,电流就越小;由公式U=IR得,通过电阻的电流越大,它两端的电压也越大。(四)同类物理量变化量大小的比较及不同类物理量变化量间的关系及计算。处理此类问题时:先定性地判定电流、电压如何变化,再进行同类物理量变化量大小的比较。“不同类物理量的变化量”,主要指的是电压、电流及电功率的变化量。当电路状态发生变化时,定值电阻:R=ΔUΔI具有普遍意义,但ΔP=ΔU×ΔI是错误的,应运用ΔP=U22R-U12R计算。(五)动态电路变化的同时要注意保护电路,各物理量变化范围(极值)的计算。此类问题指的是两个极值点下的I、U、R、P的计算:①电流最大时需要考虑:电流表量程、电压表量程、灯的额定电流、滑动变阻器允许通过的最大电流。②电流最小,即电阻最大时,此时若电压表测滑动变阻器两端的电压,注意电压表不能超量程。(六)当电路发生变化时,利用电路特点和欧姆定律、电功和电功率的计算公式即可确定各物理量之间的比值。串联:电流I1=I2=I,其他物理量都与电阻成正比。并联:电压U1=U2=U,其他物理量都和电阻成反比。类型一滑动变阻器的滑片P的位置的变化引起电路中电学物理量的变化1.[2019·菏泽]如图ZT3-1所示电路(电源电压保持不变),闭合开关S,当滑动变阻器的滑片向右移动时,下列说法正确的是()图ZT3-1A.电压表示数不变,电流表示数变大B.电压表示数变大,电流表示数变小C.电压表示数变小,电流表示数变小D.电压表示数变大,电阻R1的电功率变大2.[2019·遂宁]如图ZT3-2所示电路,电源电压保持不变,闭合开关S,将滑动变阻器的滑片P向右移动过程中()图ZT3-2A.电压表V的示数不变B.电流表A的示数变大C.小灯泡的亮度变暗D.电路的总功率变大3.[2019·襄阳]如图ZT3-3所示,电源电压保持不变。闭合开关S,当滑动变阻器滑片P向右移动过程中,下列说法正确的是()图ZT3-3A.电流表A1的示数变大B.电压表V的示数变大C.电压表V示数与电流表A2示数的比值变大D.电压表V示数与电流表A2示数的乘积变大类型二开关通断及电路故障引起电路中电学物理量的变化4.如图ZT3-4所示,电源电压保持不变,当开关S由断开到闭合时,电路中()图ZT3-4A.电流表的示数变大,小灯泡变亮B.电流表的示数变小,小灯泡变亮C.电压表的示数变小,小灯泡不亮D.电压表的示数变大,小灯泡不亮5.[2019·广州]小明按图ZT3-5甲所示电路图做实验,闭合开关,两表示数如图乙所示。灯泡L灯丝突然烧断,烧断后两表示数如图丙所示,定值电阻R两端电压为U、R中的电流为I,与L灯丝烧断前相比,烧断后()图ZT3-5A.U变大,I变大B.U变大、I变小C.U不变,I变小D.U不变,I不变类型三动态电路的相关计算6.[2018·太原模拟]在图ZT3-6所示的电路中,电源电压恒为4.5V,电压表量程为0~3V,电流表量程为0~0.6A,滑动变阻器的规格为“35Ω2A”,灯泡铭牌标有“3V0.9W”的字样(忽略灯丝电阻的变化),闭合开关,滑动变阻器的滑片从左向右滑动的过程中,为了保证电路的安全,下列说法正确的是()图ZT3-6A.电流表、电压表示数均变大B.灯泡最小电功率为0.45WC.滑动变阻器连入电路的阻值变化范围是10~20ΩD.电路中总功率的变化范围是0.675~1.35W7.[2018·太原综合测试二]在如图ZT3-7甲所示的电路中,电源电压恒定,额定电压为3V的小灯泡的I-U关系图像如图乙所示。将标有“10Ω2W”字样滑动变阻器的滑片P移到B端,闭合开关。电压表示数为1.5V。下列说法错误的是()图ZT3-7A.电源电压为4.5VB.小灯泡的额定功率为1.5WC.小灯泡正常发光时,滑动变阻器接入电路的阻值为3ΩD.小灯泡正常发光时,滑动变阻器的电功率为0.45W8.如图ZT3-8甲所示,粗细均匀的电阻丝AB通过滑片连入电路(电阻丝的阻值不随温度变化),小灯泡的额定电压为6V。闭合开关S后,滑片P从最左端A滑到最右端B的过程中,小灯泡的I-U图像如图乙所示,则下列说法正...
