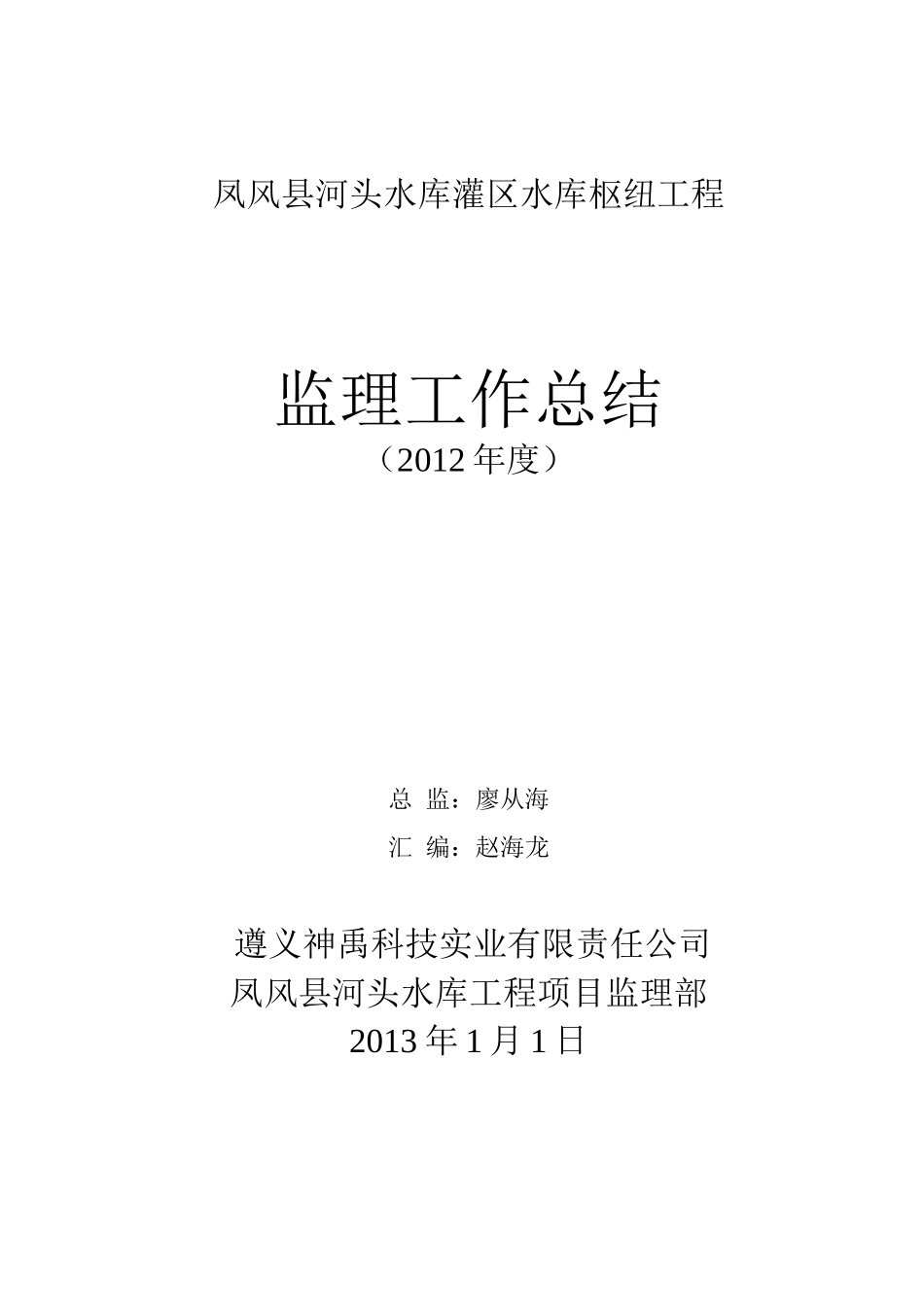

凤风县河头水库灌区水库枢纽工程监理工作总结（2012年度）总监：廖从海汇编：赵海龙遵义神禹科技实业有限责任公司凤风县河头水库工程项目监理部2013年1月1日凤风县河头水库灌区水库枢纽工程2012年度监理工作总结一、工程概况河头水库位于凤冈县进化镇沙坝村的沙坝河上游，水库坝址位于东经107°45′，北纬27°50′.水库坝址距遵义市区118Km，凤冈县城37Km，距湄潭县城42Km，现已有县级公路，交通方便。河头水库枢纽工程主要建筑物由拦河大坝、溢洪道、放水兼放空隧洞、灌溉渠道及渠系建筑物组成，正常蓄水位731.00m,相应库容982万m3，死水位697.00高程，死库容92.8万m3，水库总库容1115.928万m3。河头水库大坝为混凝土面板堆石坝，最大坝高65.00m，坝顶宽7.00m，坝顶长330.00m，坝顶高程735.00m。上游坝坡1：1.405，下游坝坡1：1.4，下游坝坡分别在高程713.00m，693.00m设2m宽的马道，最大坝底宽183.96m。上游钢筋混凝土防渗面板厚0.30～0.50m，面板后设水平宽3.0m的垫层，垫层后设水平宽4.0m的过渡层，过渡层后为主堆石区，下游为次堆石区，下游坝面为干砌块石护面。面板与河床和两岸基础相接处设趾板，大坝共设固结灌浆1700m，防渗帷幕灌浆总进尺15938m。大坝上游面板和趾板采用C25混凝土，设单层双向钢筋，水平向配筋率为0.3%，竖向配筋率为0.4%，周边缝增加钢筋，趾板设Ф25锚筋与基岩连接，锚入基岩4.0m，间距1.5m，趾板每隔10～15m或基础变化处设收缩缝。筑坝材料采用人工砂石料，垫层料最大粒径为80mm；过渡层最大粒径为300mm，主堆石料最大粒径为700mm，次堆石料最大粒径为900mm，下游坝面干砌块石厚500mm。溢洪道布置于右岸垭口和冲沟内，包括引水渠段、溢流段、泄槽段和消力池段，总长228.00m。溢流堰净宽15m，渠底高程为729.00m，堰定高程为731.00m，为开敞式自由流出，左右侧导水墙墙顶高程735.00m。溢流堰采用C15块石混凝土和表面采用C25钢筋混凝土衬砌，边墙采用C15块石混凝土和迎水面采用C25钢筋混凝土衬砌，引水渠底坡i=0，宽23.5～15m，渠底高程为729.00m，左侧导水墙墙顶高程735.00m，右侧导水墙墙顶高程736.20m，左右侧导水墙采用C15块石混凝土衬砌，地板C20混凝土衬砌。泄槽段宽10m，导水墙均为2.5m，导水墙采用C15块石混凝土和迎水面采用C25钢筋混凝土衬砌，地板采用C25钢筋混凝土衬砌。消力池宽为10m，底板高程为675.00m，池长18m，池深1.5m，尾坎高程为676.50m，导水墙高5.0m，墙顶高程为680.00m。消力池段边墙采用C15块石混凝土和迎水面采用C25钢筋混凝土衬砌，地板地板采用C25钢筋混凝土衬砌，消力池出口直接接下游原河道。放水兼放空隧洞布置于右岸，利用导流洞设龙抬头及出口设弧形钢闸门改造而成，由引水渠、进口闸井、隧洞、出口弧门段和出水渠段组成，总长302.75m：其中进口引水渠段长22.30m，为梯形断面，地板高程684.00m，渠宽3.0m，两侧边墙边坡为1：0.3，地板采用0.30m厚C20混凝土衬砌，两侧边墙采用0.60m厚C20混凝土衬砌护坡；进口闸井段长10.0m，闸井底板高程685.00m，闸井控制段为2.0×2.0m方孔，并设2×2m的平板事故检修闸门1扇；隧洞进口“龙抬头”段长14.75m，断面为城门洞型，尺寸为3.0×3.87m；利用导流隧洞长219.98m其中隧洞末端渐变段长10m，断面由3.0×3.87m城门洞型变成2.0×2.0m矩形；出口工作弧门段长8.5m，在隧洞出口处设2×2m弧形工作闸门，并设液压启闭机和启闭机室；出口采用明渠接大坝下游河道。工程建设法人:凤冈县河头水库灌区工程管理处；工程监理：遵义神禹科技实业有限责任公司；工程质量监督：贵州省水利厅质监中心站；工程设计单位：遵义水利水电勘测设计研究院。工程施工单位：贵州省水利实业有限公司。二、工程施工情况1、导流隧洞分部工程施工于是2011年10月28日，2012年9月9日完工。有压洞身段分部工程共完成，石方开挖4244.6m3、衬砌砼2226.8m3、钢筋制安共用155.64t、回填灌浆2670m2、固结灌浆675m。工程验收情况（见附表）。进口闸门井引渠共开挖石方899.4m3，土方开挖163。08m3，基础施工于2012年9月3日，在2012年9月18日完工，共浇筑砼768.70m3。闸门井从开始施工到现在共浇筑C20钢筋砼768.78m3。溢洪道基础...
