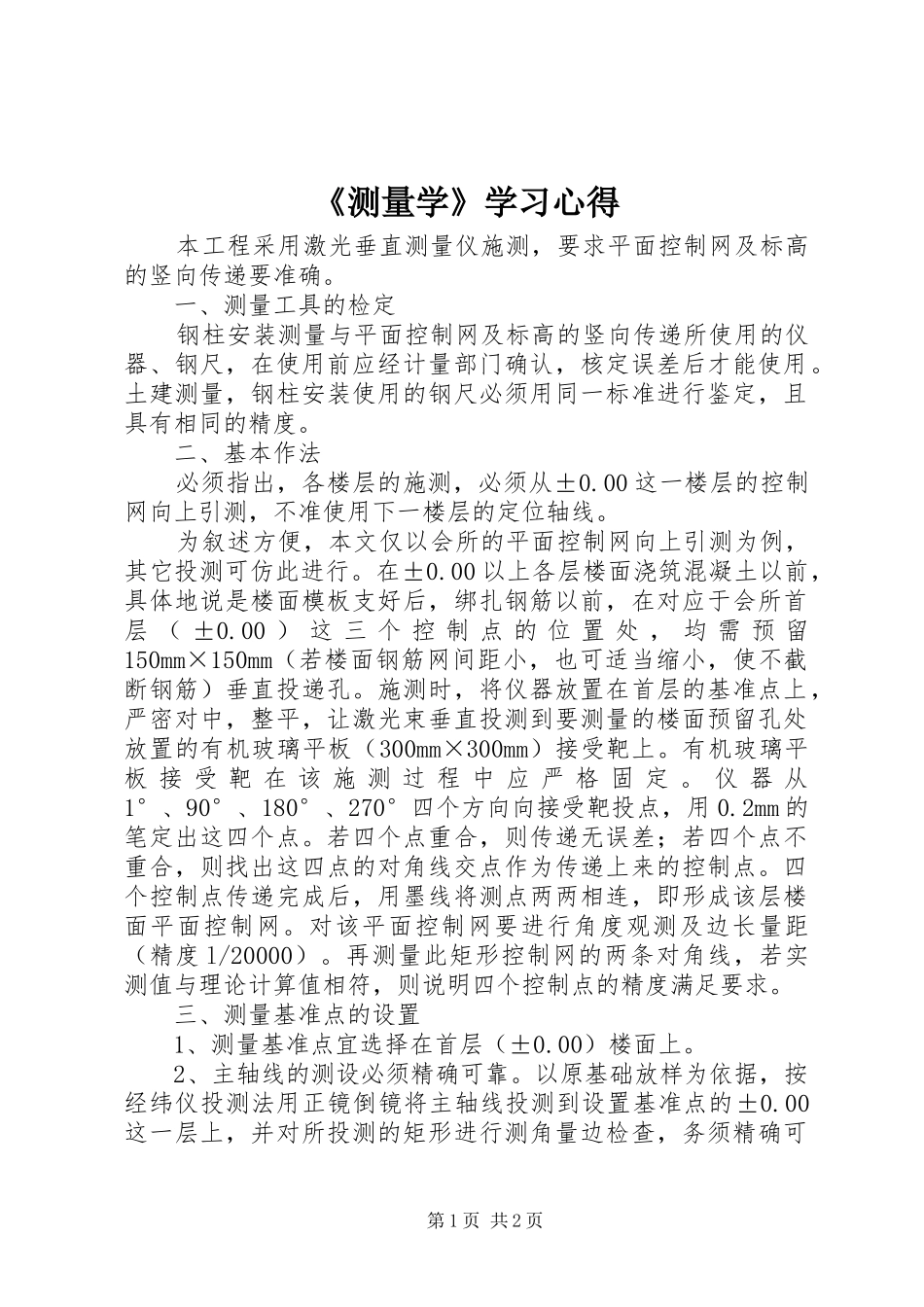

《测量学》学习心得本工程采用激光垂直测量仪施测，要求平面控制网及标高的竖向传递要准确。一、测量工具的检定钢柱安装测量与平面控制网及标高的竖向传递所使用的仪器、钢尺，在使用前应经计量部门确认，核定误差后才能使用。土建测量，钢柱安装使用的钢尺必须用同一标准进行鉴定，且具有相同的精度。二、基本作法必须指出，各楼层的施测，必须从±0.00这一楼层的控制网向上引测，不准使用下一楼层的定位轴线。为叙述方便，本文仅以会所的平面控制网向上引测为例，其它投测可仿此进行。在±0.00以上各层楼面浇筑混凝土以前，具体地说是楼面模板支好后，绑扎钢筋以前，在对应于会所首层（±0.00）这三个控制点的位置处，均需预留150mm×150mm（若楼面钢筋网间距小，也可适当缩小，使不截断钢筋）垂直投递孔。施测时，将仪器放置在首层的基准点上，严密对中，整平，让激光束垂直投测到要测量的楼面预留孔处放置的有机玻璃平板（300mm×300mm）接受靶上。有机玻璃平板接受靶在该施测过程中应严格固定。仪器从1°、90°、180°、270°四个方向向接受靶投点，用0.2mm的笔定出这四个点。若四个点重合，则传递无误差；若四个点不重合，则找出这四点的对角线交点作为传递上来的控制点。四个控制点传递完成后，用墨线将测点两两相连，即形成该层楼面平面控制网。对该平面控制网要进行角度观测及边长量距（精度l/20000）。再测量此矩形控制网的两条对角线，若实测值与理论计算值相符，则说明四个控制点的精度满足要求。三、测量基准点的设置1、测量基准点宜选择在首层（±0.00）楼面上。2、主轴线的测设必须精确可靠。以原基础放样为依据，按经纬仪投测法用正镜倒镜将主轴线投测到设置基准点的±0.00这一层上，并对所投测的矩形进行测角量边检查，务须精确可第1页共2页靠。3、以上述主轴线为依据，视测量作业方便，向内量1.5m或2m，推出作业主轴线，并对作业主轴线构成的矩形进行测角、量边检查。作业主轴线的交点a、b、c、d即为基准点。4、基准点的设置要准确在基准点处用砖砌成高300mm～400mm，底面积为500mm×500mm的砖墩，表面用水泥砂浆找平，埋入ф12钢筋，其顶面露出砖墩5mm，经过检查复核无误后，精确地刻划出十字线，十字中心即为基准点。对a、b、c、d构成的矩形控制网要测角量边作出记录，作为以后校测的依据。四、各楼层作业主轴线的测设各层楼面模板铺好后，在绑扎楼面钢筋以前，对应于首层的四个基准点的位置，如前所述留出预留孔。投测时，先后将激光垂直测量仪置于首层的四个基点上，严密对中，整平，如前所述进行投测，直至形成该层楼面平面控制网，然后据此进行该层楼面的放线定位工作。楼面混凝土浇好后，应在该层留孔处四周砌150mm高的阻水圈，以免投测时，施工用水淌到投测仪器上。五、做好基准点的保护工作应向所有参与施工安装的管理人员和工人宣传，保护好基准点，避免基准点毁坏。在进行轴线竖向引测前要通知工人，不得从各层预留孔向下倒水和丢弃杂物，以免损坏仪器；不得在预留孔上堆放杂物，以免测量时影响通视。六、及时投测和定位放线轴线竖向引测和柱网放线是项极为重要的工作，计划应周密，测量应及时，施工安装要为测量让路，不能干扰测量工作；测量也要主动、迅速、准确，不能耽误施工安装。施工方引测与放线，监理方应在场监测，不要另搞一套，尽量缩短测量放线与复检的时间，以不影响施工安装进度。第2页共2页
