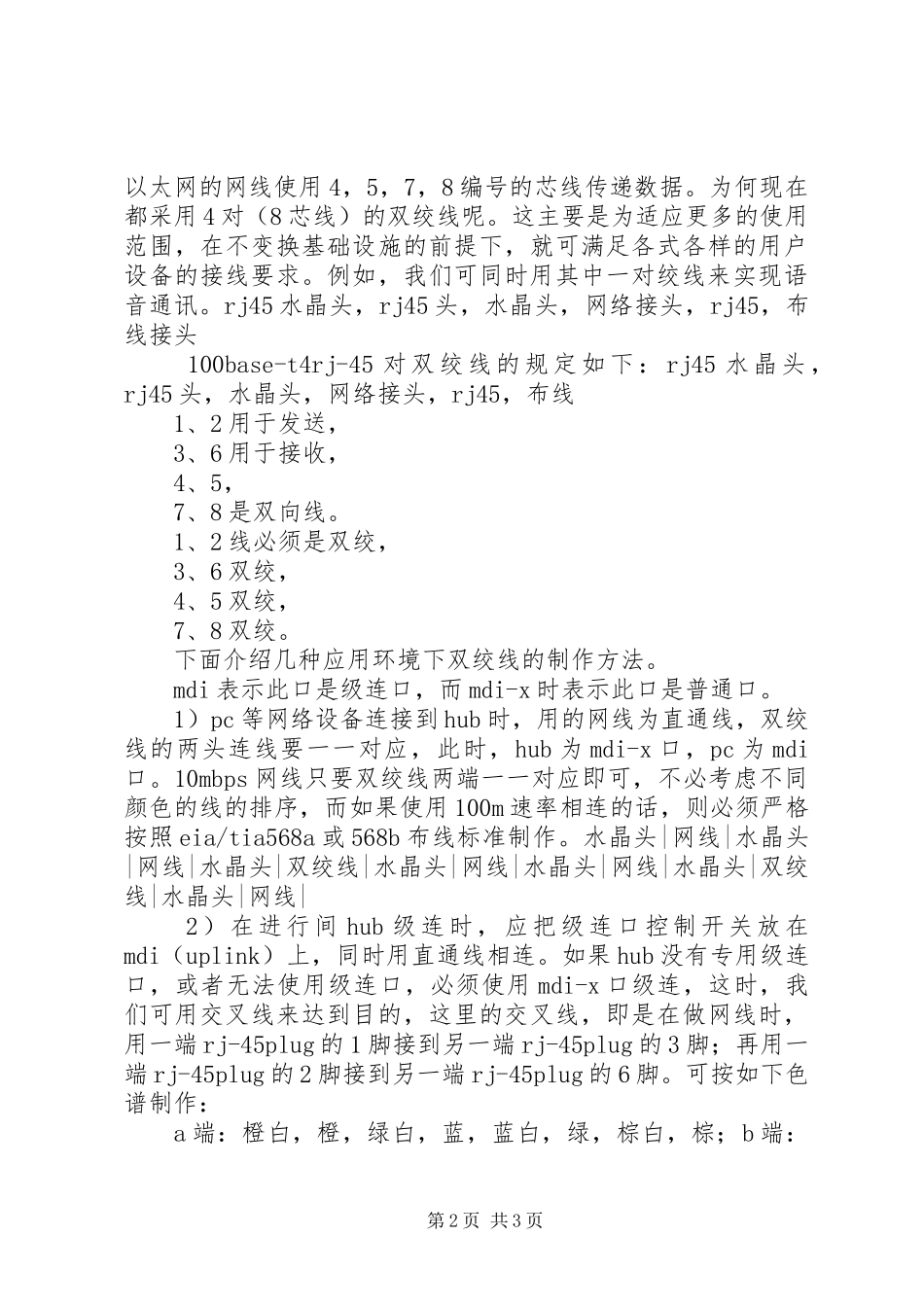

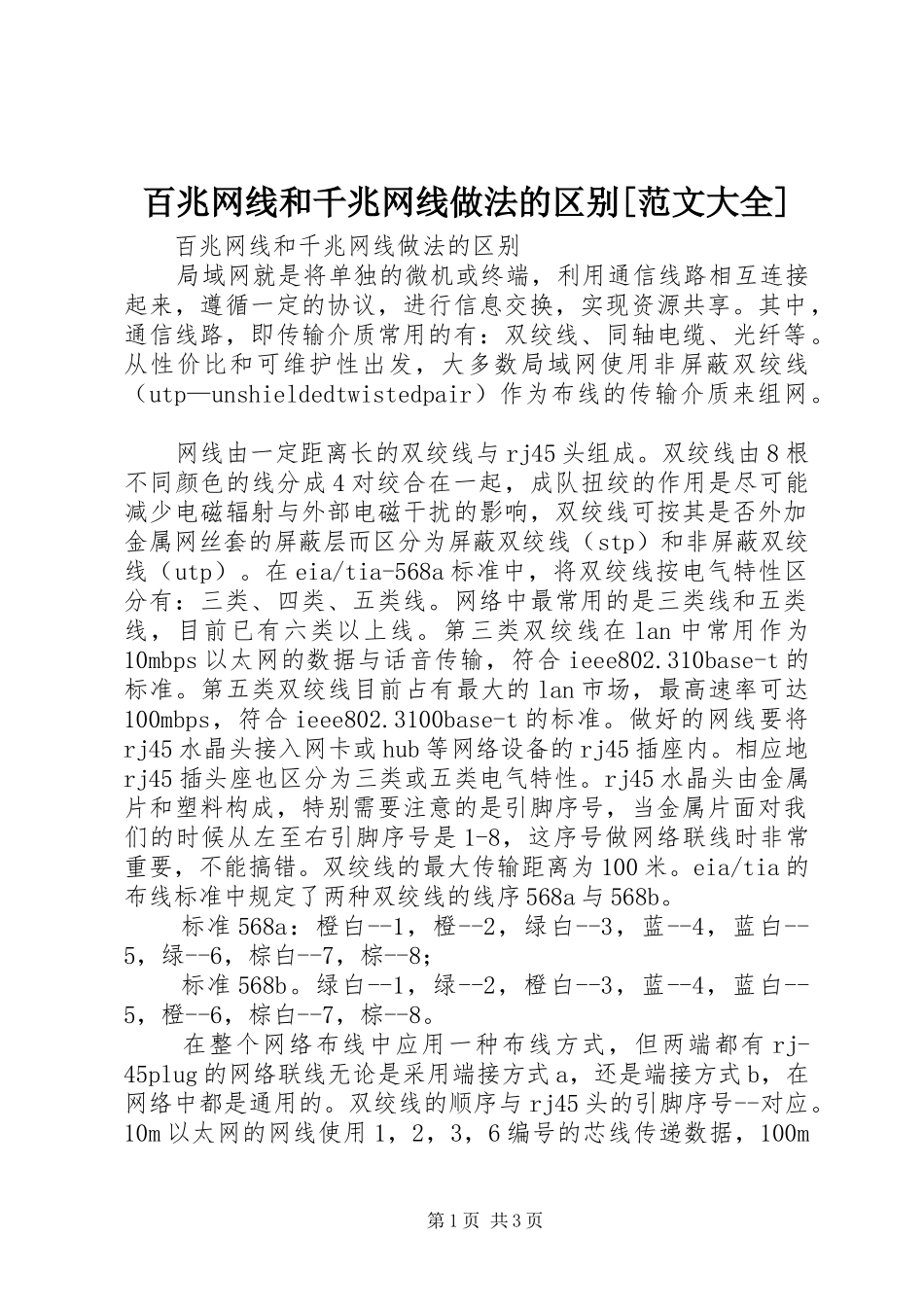

百兆网线和千兆网线做法的区别[范文大全]百兆网线和千兆网线做法的区别局域网就是将单独的微机或终端，利用通信线路相互连接起来，遵循一定的协议，进行信息交换，实现资源共享。其中，通信线路，即传输介质常用的有：双绞线、同轴电缆、光纤等。从性价比和可维护性出发，大多数局域网使用非屏蔽双绞线（utp—unshieldedtwistedpair）作为布线的传输介质来组网。网线由一定距离长的双绞线与rj45头组成。双绞线由8根不同颜色的线分成4对绞合在一起，成队扭绞的作用是尽可能减少电磁辐射与外部电磁干扰的影响，双绞线可按其是否外加金属网丝套的屏蔽层而区分为屏蔽双绞线（stp）和非屏蔽双绞线（utp）。在eia/tia-568a标准中，将双绞线按电气特性区分有：三类、四类、五类线。网络中最常用的是三类线和五类线，目前已有六类以上线。第三类双绞线在lan中常用作为10mbps以太网的数据与话音传输，符合ieee802.310base-t的标准。第五类双绞线目前占有最大的lan市场，最高速率可达100mbps，符合ieee802.3100base-t的标准。做好的网线要将rj45水晶头接入网卡或hub等网络设备的rj45插座内。相应地rj45插头座也区分为三类或五类电气特性。rj45水晶头由金属片和塑料构成，特别需要注意的是引脚序号，当金属片面对我们的时候从左至右引脚序号是1-8，这序号做网络联线时非常重要，不能搞错。双绞线的最大传输距离为100米。eia/tia的布线标准中规定了两种双绞线的线序568a与568b。标准568a：橙白--1，橙--2，绿白--3，蓝--4，蓝白--5，绿--6，棕白--7，棕--8；标准568b。绿白--1，绿--2，橙白--3，蓝--4，蓝白--5，橙--6，棕白--7，棕--8。在整个网络布线中应用一种布线方式，但两端都有rj-45plug的网络联线无论是采用端接方式a，还是端接方式b，在网络中都是通用的。双绞线的顺序与rj45头的引脚序号--对应。10m以太网的网线使用1，2，3，6编号的芯线传递数据，100m第1页共3页以太网的网线使用4，5，7，8编号的芯线传递数据。为何现在都采用4对（8芯线）的双绞线呢。这主要是为适应更多的使用范围，在不变换基础设施的前提下，就可满足各式各样的用户设备的接线要求。例如，我们可同时用其中一对绞线来实现语音通讯。rj45水晶头，rj45头，水晶头，网络接头，rj45，布线接头100base-t4rj-45对双绞线的规定如下：rj45水晶头，rj45头，水晶头，网络接头，rj45，布线1、2用于发送，3、6用于接收，4、5，7、8是双向线。1、2线必须是双绞，3、6双绞，4、5双绞，7、8双绞。下面介绍几种应用环境下双绞线的制作方法。mdi表示此口是级连口，而mdi-x时表示此口是普通口。1）pc等网络设备连接到hub时，用的网线为直通线，双绞线的两头连线要一一对应，此时，hub为mdi-x口，pc为mdi口。10mbps网线只要双绞线两端一一对应即可，不必考虑不同颜色的线的排序，而如果使用100m速率相连的话，则必须严格按照eia/tia568a或568b布线标准制作。水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|水晶头|网线|水晶头|双绞线|水晶头|网线|2）在进行间hub级连时，应把级连口控制开关放在mdi（uplink）上，同时用直通线相连。如果hub没有专用级连口，或者无法使用级连口，必须使用mdi-x口级连，这时，我们可用交叉线来达到目的，这里的交叉线，即是在做网线时，用一端rj-45plug的1脚接到另一端rj-45plug的3脚；再用一端rj-45plug的2脚接到另一端rj-45plug的6脚。可按如下色谱制作：a端：橙白，橙，绿白，蓝，蓝白，绿，棕白，棕；b端：第2页共3页绿白，绿，橙白，蓝，蓝白，橙，棕白，棕。同时，我们也应该知道，级连hub间的网线长度不应超过100米，hub的级连不应超过4级。因交叉线较少用到，故应做特别标记，以免日后误作直通线用，造成线路故障。另外交叉网线也可用在两台微机直连。最后须对线路进行通断测试，用rj-45测线仪测试时，4个绿灯都应依次闪烁。软件调试最常用的办法，就是用windows95、windows98自带的ping命令。如果工作站得到服务器的响应则表明线路正常和网络协议安装正常，而这是网络应用软件能正常工作的基础。千兆网线制作方法千兆5类或超5类双绞线的形式与百兆网线的形式相同，也分为直通和交叉两种...
