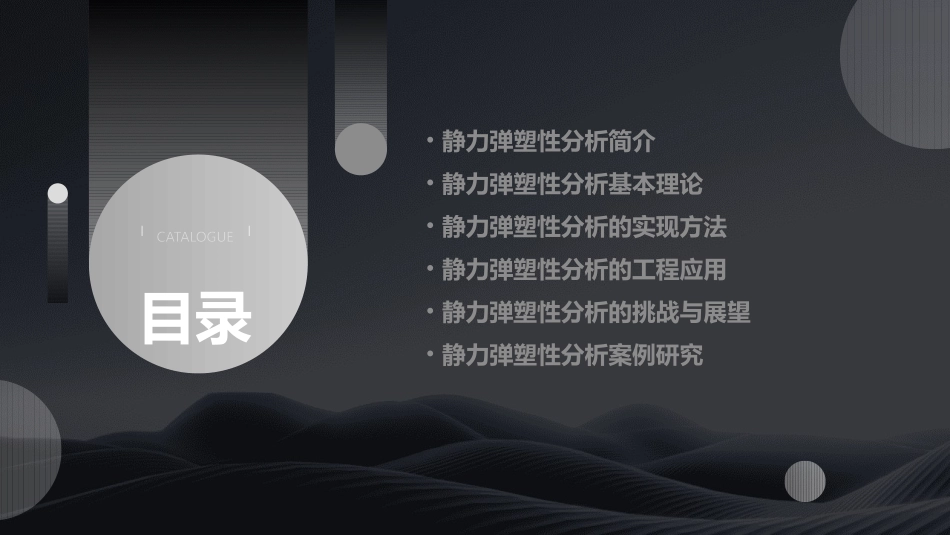

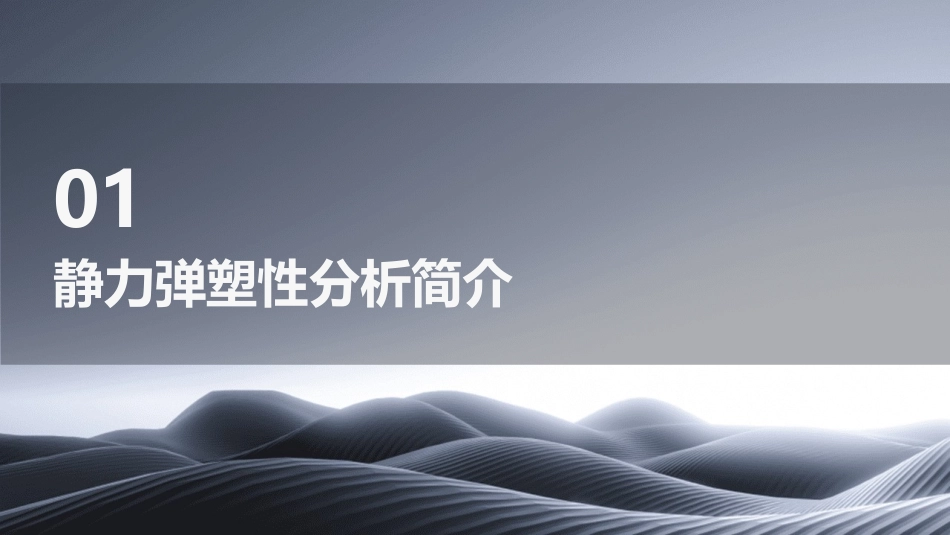

静力弹塑性性分析基本原理课件CATALOGUE目录•静力弹塑性分析简介•静力弹塑性分析基本理论•静力弹塑性分析的实现方法•静力弹塑性分析的工程应用•静力弹塑性分析的挑战与展望•静力弹塑性分析案例研究静力弹塑性分析简介01静力弹塑性分析是一种结构分析方法，用于模拟在静力荷载作用下结构的弹塑性行为。定义考虑了材料的弹塑性性质，能够更准确地模拟结构的实际受力状态和变形情况，特别是在结构进入塑性阶段后。特点定义与特点提高结构安全性评估的准确性静力弹塑性分析能够更准确地预测结构在极端荷载作用下的性能，有助于提高结构安全性评估的准确性。优化结构设计通过静力弹塑性分析，可以更好地了解结构的性能极限和薄弱环节，从而优化结构设计，提高结构的承载能力和抗震性能。静力弹塑性分析的重要性线性静力分析假定结构在荷载作用下保持弹性，不考虑结构的塑性变形。而静力弹塑性分析考虑了结构的弹塑性行为，能够更准确地模拟结构的实际性能。与线性静力分析的比较动力弹塑性分析考虑了结构在动力荷载作用下的振动和时间效应，而静力弹塑性分析主要关注结构在静力荷载作用下的弹塑性行为。动力弹塑性分析在模拟地震等动力荷载作用下结构性能时更为适用。与动力弹塑性分析的比较与其他分析方法的比较静力弹塑性分析基本理论02材料非线性是指材料的应力应变关系不再是线性关系，即材料在受到外力作用时，其应力应变曲线不再是一条直线。这种非线性关系通常是由于材料内部的微观结构发生变化或材料进入塑性变形阶段所引起的。材料非线性对结构分析的影响主要体现在两个方面：一是需要考虑材料在不同应力状态下的力学性能，二是需要考虑材料在塑性变形阶段的应力应变关系。材料非线性几何非线性是指结构的形状和尺寸在受力过程中发生变化，不再是初始的几何形状。这种变化可能是由于结构内部的应力分布不均匀，导致结构发生弯曲、扭曲或变形。几何非线性对结构分析的影响主要体现在两个方面：一是需要考虑结构在受力过程中的变形和位移，二是需要考虑结构内部的应力分布和应力梯度。几何非线性边界条件是指在结构分析的边界上施加的各种限制条件，如固定、自由、支撑等。这些条件限制了结构在受力过程中的位移和转动。初始条件是指在结构分析的初始状态时，结构的各种物理量（如位移、速度、加速度等）的值。这些初始值对结构在受力过程中的响应有重要影响。边界条件与初始条件加载准则与终止准则加载准则是用来确定如何施加外力的准则，如逐步增加外力的大小和方向。加载准则是为了模拟实际工程中的加载过程，以确保结构分析的准确性和可靠性。终止准则是用来确定何时停止进行结构分析的准则，如当结构达到最大承载能力或变形量超过一定阈值时。终止准则是为了确保结构分析的有效性和效率。静力弹塑性分析的实现方法03有限元法的计算精度和稳定性取决于离散化的程度和单元类型的选择，因此需要根据具体问题选择合适的离散化和单元类型。有限元法是一种数值分析方法，通过将连续的求解域离散化为有限个小的单元，并对每个单元进行数学建模，从而将复杂的连续域问题转化为离散的有限元问题。有限元法在静力弹塑性分析中广泛应用，因为它能够处理复杂的几何形状和边界条件，并且能够模拟材料的弹塑性行为和非线性特性。有限元法有限差分法是一种基于离散化的数值分析方法，通过将连续的时间和空间离散化为有限个差分节点，并建立差分方程来近似描述物理现象。在静力弹塑性分析中，有限差分法可以用于模拟材料的弹塑性行为和非线性特性，以及结构的动力响应和稳定性分析。有限差分法的精度和稳定性取决于离散化的程度和差分格式的选择，因此需要根据具体问题选择合适的离散化和差分格式。有限差分法无网格法无网格法是一种基于点的数值分析方法，通过将离散的点集合代替连续的求解域，并利用移动最小二乘法等方法对求解域进行近似描述。无网格法在静力弹塑性分析中具有一些优势，例如能够避免网格生成和网格重构等繁琐操作，同时能够处理复杂的几何形状和边界条件。无网格法的精度和稳定性取决于点的分布和近似方法的选取，因此需要根据具体问题选择合适的近似方法和点分布...
