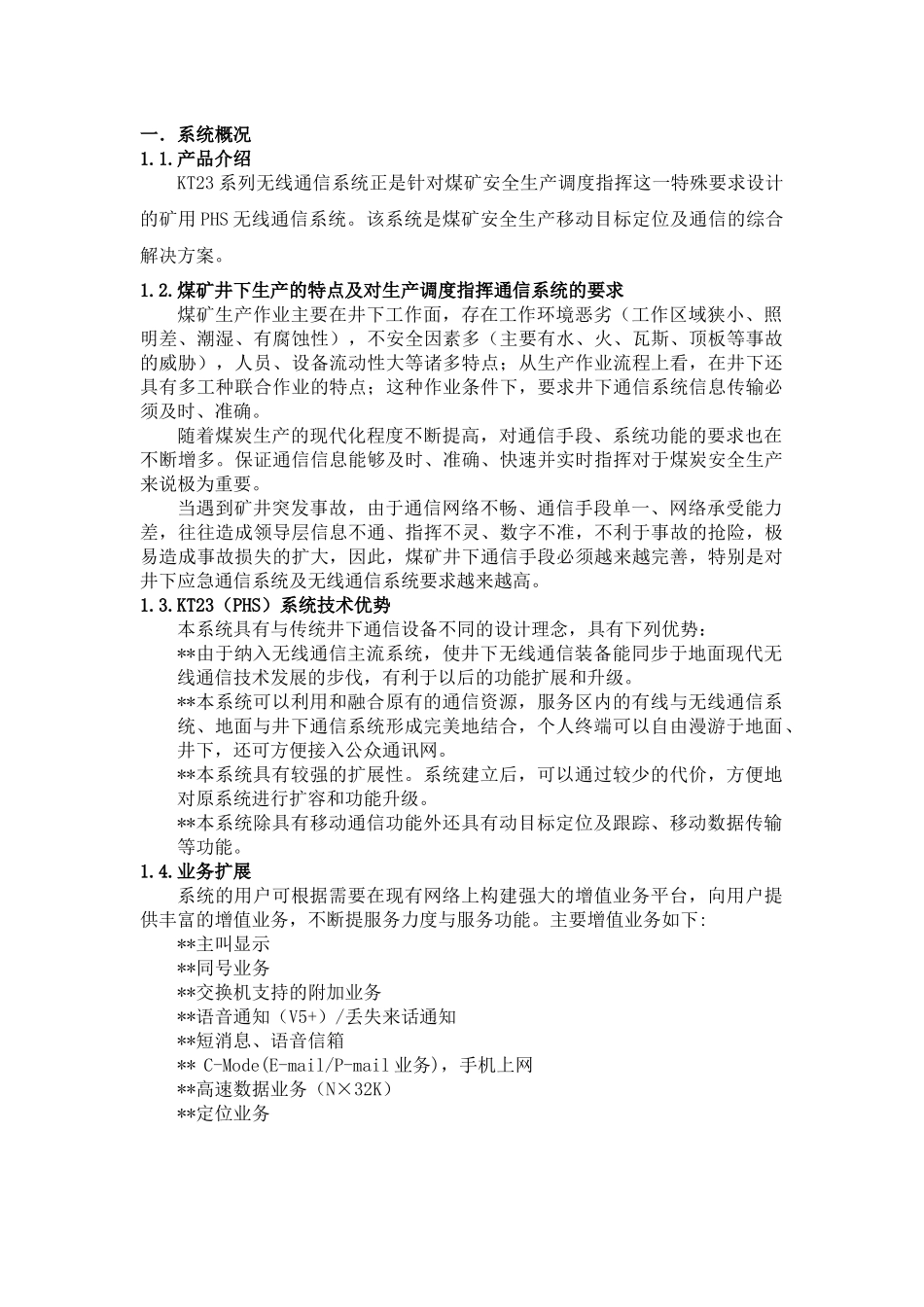

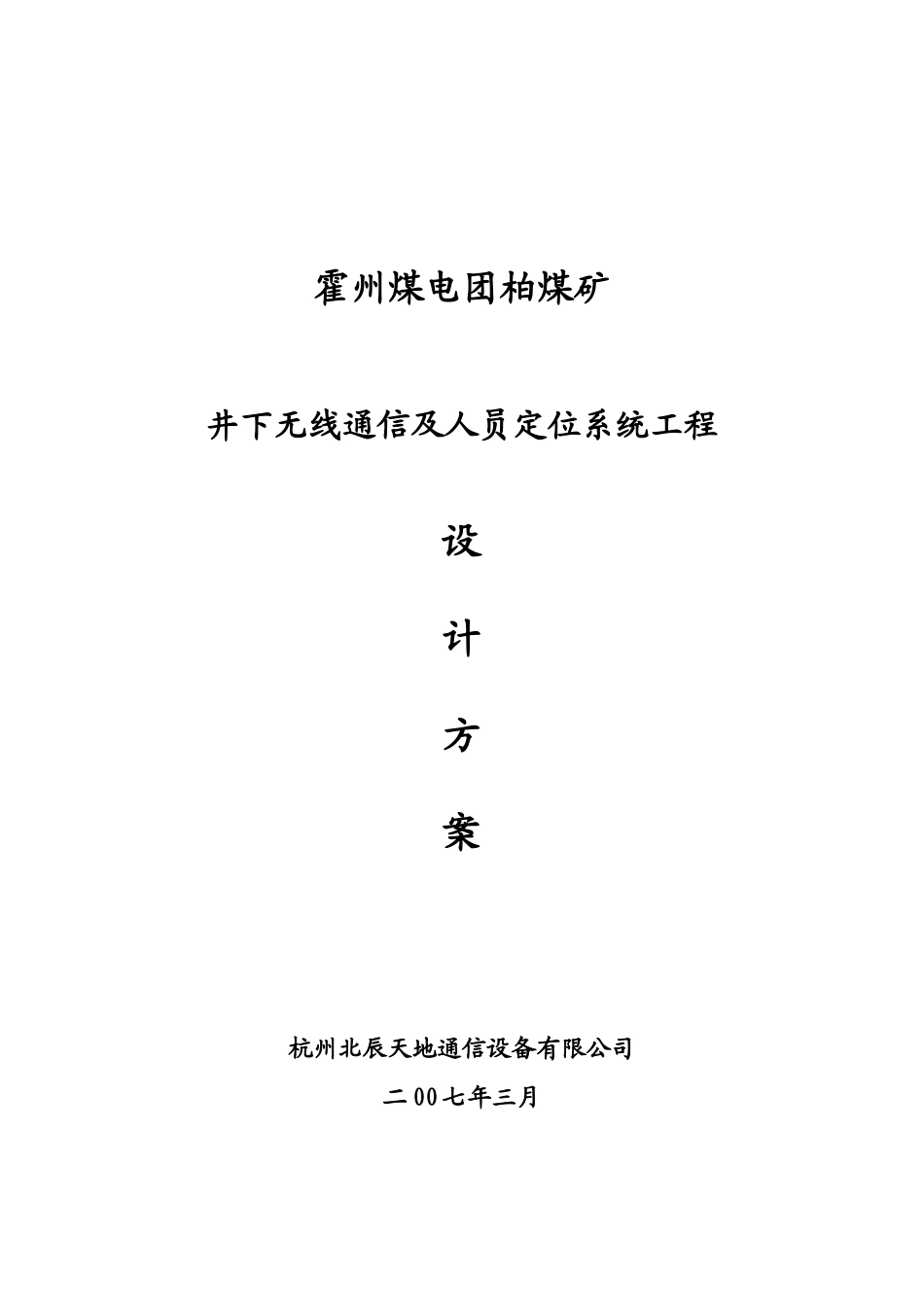

霍州煤电团柏煤矿井下无线通信及人员定位系统工程设计方案 杭州北辰天地通信设备有限公司二 00 七年三月目 录一、 系统概况二、 系统设计三、 系统介绍四、 系统设计依据五、 系统材料名称及数量六、 系统结构框图七、 系统基站安装位置八、 系统线路连接方案九、 系统人员定位跟踪功能十、 系统设计的建议和要求十一、 附录一．系统概况1.1.产品介绍KT23 系列无线通信系统正是针对煤矿安全生产调度指挥这一特殊要求设计的矿用 PHS 无线通信系统。该系统是煤矿安全生产移动目标定位及通信的综合解决方案。1.2.煤矿井下生产的特点及对生产调度指挥通信系统的要求煤矿生产作业主要在井下工作面，存在工作环境恶劣（工作区域狭小、照明差、潮湿、有腐蚀性），不安全因素多（主要有水、火、瓦斯、顶板等事故的威胁），人员、设备流动性大等诸多特点；从生产作业流程上看，在井下还具有多工种联合作业的特点；这种作业条件下，要求井下通信系统信息传输必须及时、准确。随着煤炭生产的现代化程度不断提高，对通信手段、系统功能的要求也在不断增多。保证通信信息能够及时、准确、快速并实时指挥对于煤炭安全生产来说极为重要。当遇到矿井突发事故，由于通信网络不畅、通信手段单一、网络承受能力差，往往造成领导层信息不通、指挥不灵、数字不准，不利于事故的抢险，极易造成事故损失的扩大，因此，煤矿井下通信手段必须越来越完善，特别是对井下应急通信系统及无线通信系统要求越来越高。1.3.KT23（PHS）系统技术优势本系统具有与传统井下通信设备不同的设计理念，具有下列优势：**由于纳入无线通信主流系统，使井下无线通信装备能同步于地面现代无线通信技术发展的步伐，有利于以后的功能扩展和升级。**本系统可以利用和融合原有的通信资源，服务区内的有线与无线通信系统、地面与井下通信系统形成完美地结合，个人终端可以自由漫游于地面、井下，还可方便接入公众通讯网。**本系统具有较强的扩展性。系统建立后，可以通过较少的代价，方便地对原系统进行扩容和功能升级。**本系统除具有移动通信功能外还具有动目标定位及跟踪、移动数据传输等功能。1.4.业务扩展系统的用户可根据需要在现有网络上构建强大的增值业务平台，向用户提供丰富的增值业务，不断提服务力度与服务功能。主要增值业务如下:**主叫显示**同号业务**交换机支持的附加业务**语音通知（V5+）/丢失来话通知**短消息、语音信箱** C-Mode(E-mail/P-mail 业务)，手...
