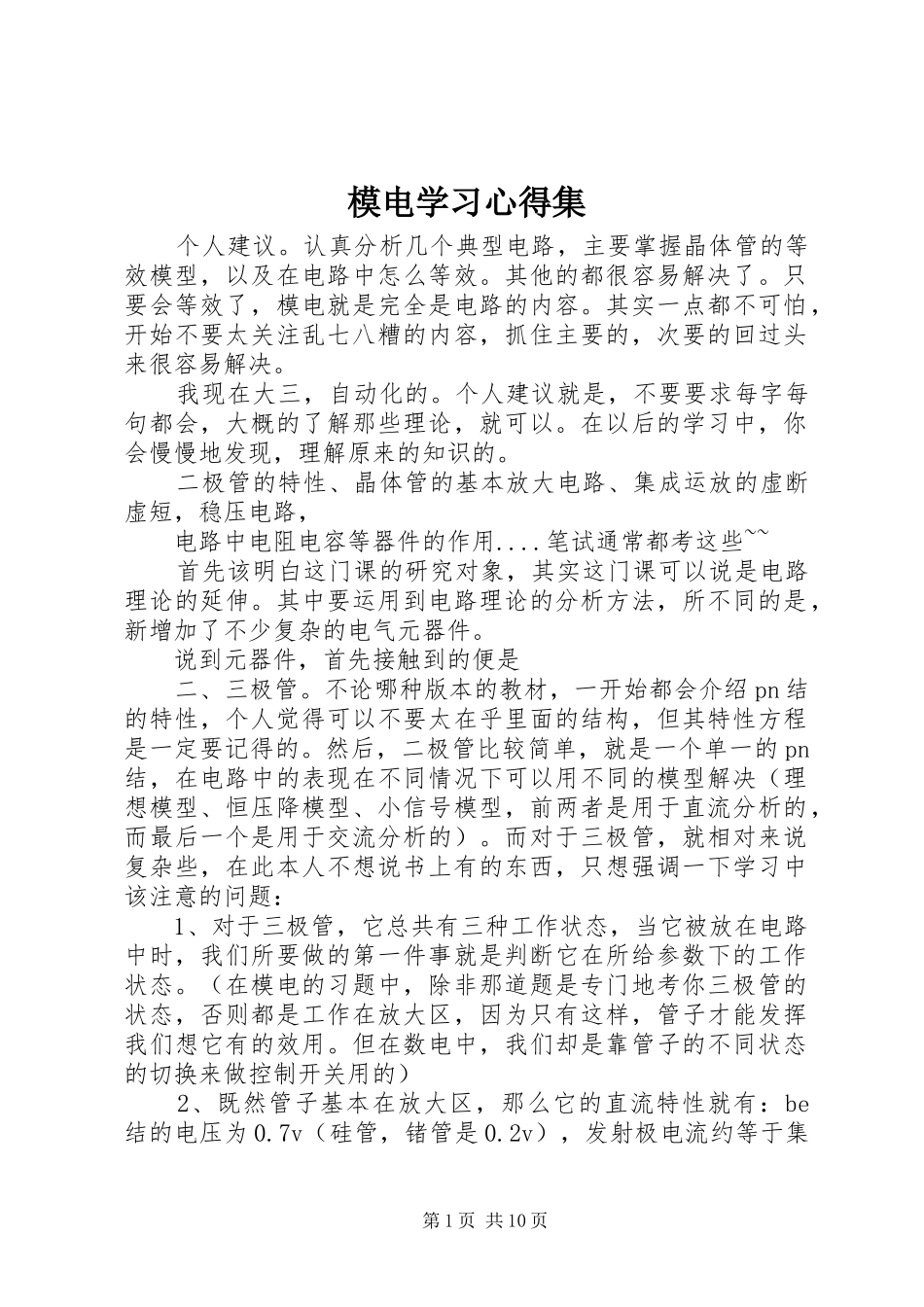

模电学习心得集 个人建议。认真分析几个典型电路,主要掌握晶体管的等效模型,以及在电路中怎么等效。其他的都很容易解决了。只要会等效了,模电就是完全是电路的内容。其实一点都不可怕,开始不要太关注乱七八糟的内容,抓住主要的,次要的回过头来很容易解决。 我现在大三,自动化的。个人建议就是,不要要求每字每句都会,大概的了解那些理论,就可以。在以后的学习中,你会慢慢地发现,理解原来的知识的。 二极管的特性、晶体管的基本放大电路、集成运放的虚断虚短,稳压电路, 电路中电阻电容等器件的作用....笔试通常都考这些~~ 首先该明白这门课的研究对象,其实这门课可以说是电路理论的延伸。其中要运用到电路理论的分析方法,所不同的是,新增加了不少复杂的电气元器件。 说到元器件,首先接触到的便是 二、三极管。不论哪种版本的教材,一开始都会介绍 pn 结的特性,个人觉得可以不要太在乎里面的结构,但其特性方程是一定要记得的。然后,二极管比较简单,就是一个单一的 pn结,在电路中的表现在不同情况下可以用不同的模型解决(理想模型、恒压降模型、小信号模型,前两者是用于直流分析的,而最后一个是用于交流分析的)。而对于三极管,就相对来说复杂些,在此本人不想说书上有的东西,只想强调一下学习中该注意的问题: 1、对于三极管,它总共有三种工作状态,当它被放在电路中时,我们所要做的第一件事就是判断它在所给参数下的工作状态。(在模电的习题中,除非那道题是专门地考你三极管的状态,否则都是工作在放大区,因为只有这样,管子才能发挥我们想它有的效用。但在数电中,我们却是靠管子的不同状态的切换来做控制开关用的) 2、既然管子基本在放大区,那么它的直流特性就有:be结的电压为 0.7v(硅管,锗管是 0.2v),发射极电流约等于集第 1 页 共 10 页电集电流并等于基极电流的 β 倍。通过这几个已知的关系,我们可以把管子的静态工作点算出来——所谓静态工作点就是:ce 间电压,三个极分别的电流。 3、为什么我们得先算出静态工作点呢。这就要弄清直流和交流之间的关系了:在模电里,我们研究的对象都是放大电路,而其中的放大量都是交流信号,并且是比较微弱的交流信号。大家知道,三极管要工作是要一定的偏置条件的,而交流信号又小又有负值,所以我们不能直接放大交流信号,在此我们用的方法就是:给管子一个直流偏置,让它在放大区工作,然后在直流上叠加一个交流信号(也就是让电压波...
