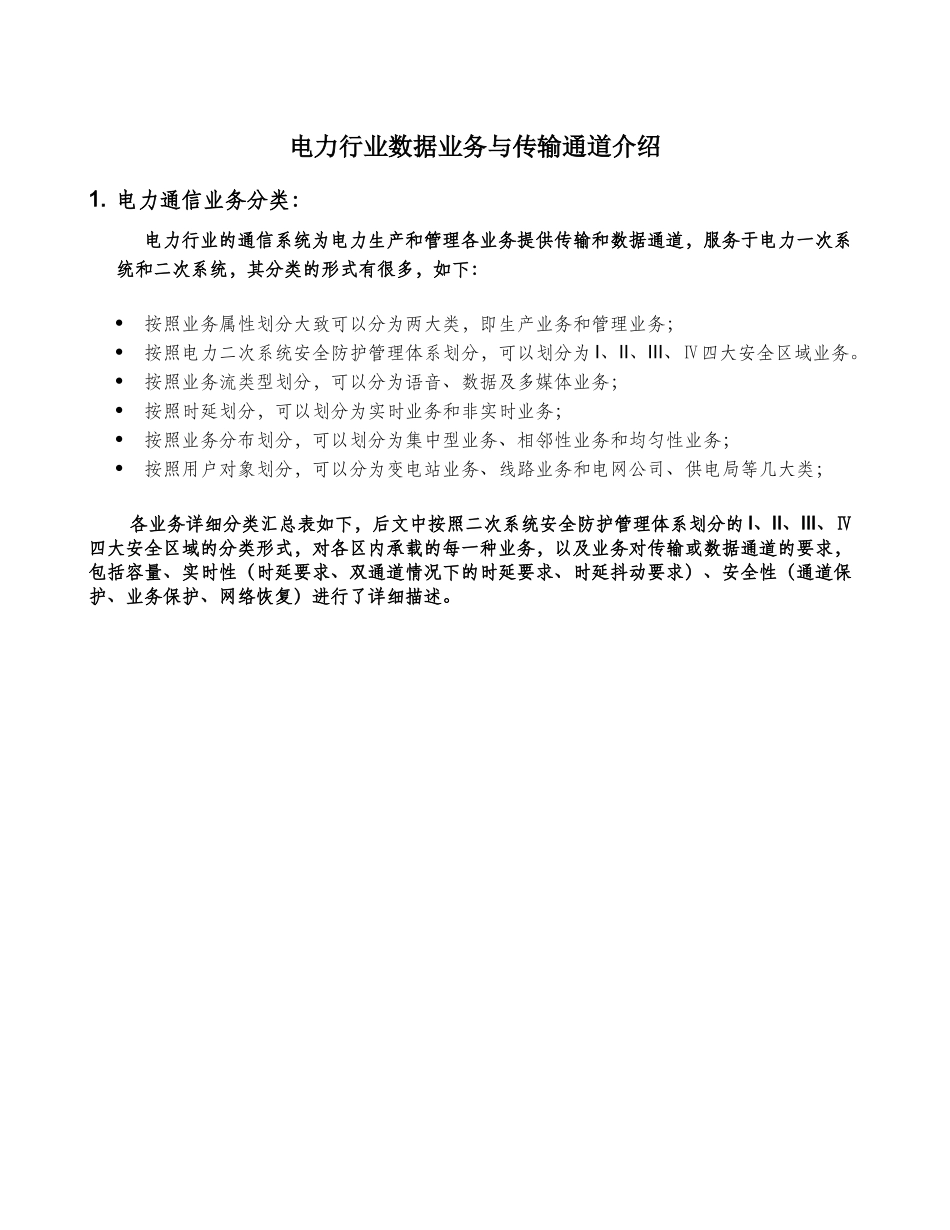

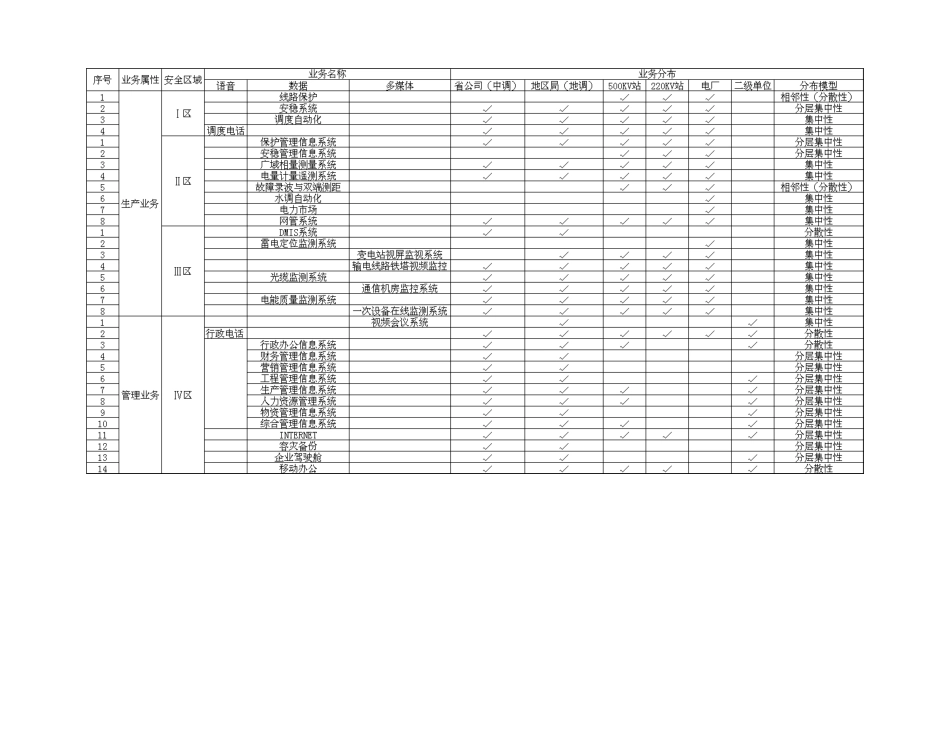

电力行业数据业务与传输通道介绍1. 电力通信业务分类：电力行业的通信系统为电力生产和管理各业务提供传输和数据通道，服务于电力一次系统和二次系统，其分类的形式有很多，如下：按照业务属性划分大致可以分为两大类，即生产业务和管理业务；按照电力二次系统安全防护管理体系划分，可以划分为 I、II、III、Ⅳ四大安全区域业务。按照业务流类型划分，可以分为语音、数据及多媒体业务；按照时延划分，可以划分为实时业务和非实时业务；按照业务分布划分，可以划分为集中型业务、相邻性业务和均匀性业务；按照用户对象划分，可以分为变电站业务、线路业务和电网公司、供电局等几大类； 各业务详细分类汇总表如下，后文中按照二次系统安全防护管理体系划分的 I、II、III、Ⅳ四大安全区域的分类形式，对各区内承载的每一种业务，以及业务对传输或数据通道的要求，包括容量、实时性（时延要求、双通道情况下的时延要求、时延抖动要求）、安全性（通道保护、业务保护、网络恢复）进行了详细描述。生产实时控制大区—I 区业务1） 线路保护： 电力系统继电保护是电力系统安全、稳定运行的可靠保证。继电保护信号是指高压输电线路继电保护装置间和电网安全自动装置间传递的远方信号，是电网安全运行所必需的信号，电力系统由于受自然的（雷击、风灾等）、人为的（设备缺陷、误操作等）因素影响，不可避免地会发生各种形式的短路故障和不正常状态，短路故障和不正常状态都可能在电力系统中引起事故。为了减轻短路故障和不正常状态造成的影响，继电保护的任务就是当电力系统出现故障时，给控制设备（如输电线路、发电机、变压器等）的断路器发出跳闸信号，将发生故障的主设备从系统中切除，保证无故障部分继续运行。在电力系统中，对通信有要求的继电保护主要是线路保护，线路保护应用在输电线路上，包括 500kV、220kV 和部分 110kV 线路。线路继电保护方式按原理分类主要有微机高频方向保护、微机高频距离保护、光纤电流差动保护等几种方式。光纤分相电流差动保护原理简单、动作可靠性高、速度快，所以很快得到了大范围的应用。目前新建的线路，只要具备光纤通道，则至少有一套主保护会采用光纤分相电流差动保护；如果线路长度较短，且有两路不同物理路由的光纤通道，则还会同时采用两套光纤分相电流差动保护作为主保护。线路保护业务其信息流向是从输电线路的一端送到另一端，属于相邻型业务，如下图 1，通道内一直有保护信号在...
