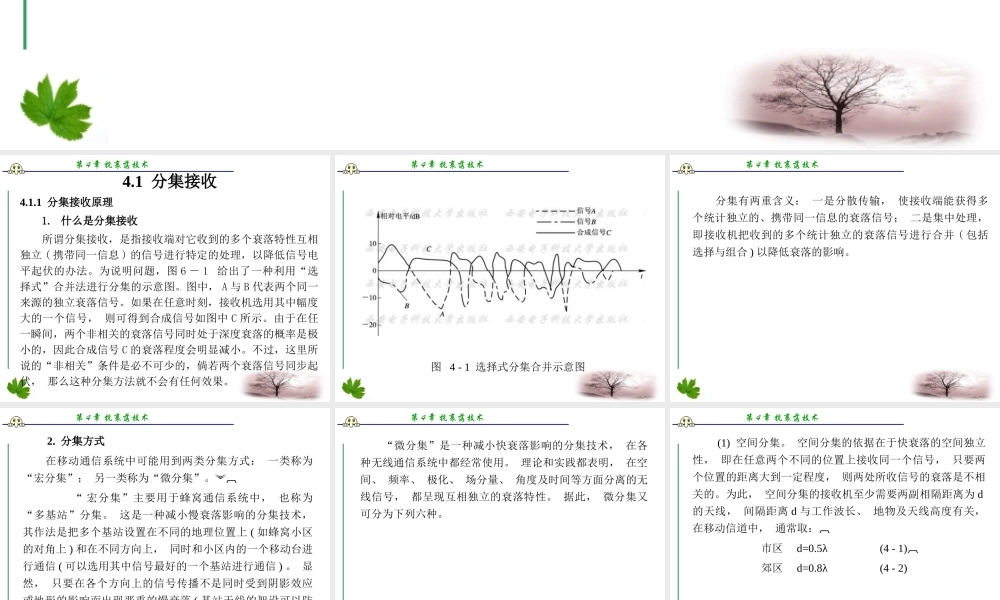

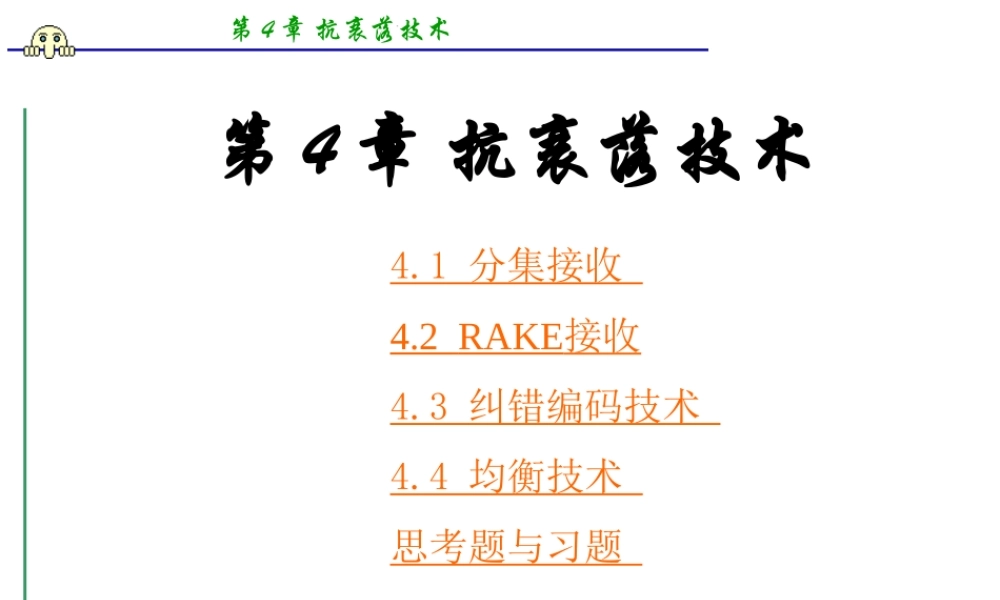

第 4 章 抗衰落技术第 4 章 抗衰落技术4.1 分集接收 4.2 RAKE接收4.3 纠错编码技术 4.4 均衡技术 思考题与习题 第 4 章 抗衰落技术4.1.1 分集接收原理 1. 什么是分集接收 所谓分集接收,是指接收端对它收到的多个衰落特性互相独立 ( 携带同一信息 ) 的信号进行特定的处理,以降低信号电平起伏的办法。为说明问题,图 6 - 1 给出了一种利用“选择式”合并法进行分集的示意图。图中, A 与 B 代表两个同一来源的独立衰落信号。如果在任意时刻,接收机选用其中幅度大的一个信号, 则可得到合成信号如图中 C 所示。由于在任一瞬间,两个非相关的衰落信号同时处于深度衰落的概率是极小的,因此合成信号 C 的衰落程度会明显减小。不过,这里所说的“非相关”条件是必不可少的,倘若两个衰落信号同步起伏, 那么这种分集方法就不会有任何效果。 4.1 分集接收第 4 章 抗衰落技术图 4 - 1 选择式分集合并示意图第 4 章 抗衰落技术 分集有两重含义: 一是分散传输, 使接收端能获得多个统计独立的、携带同一信息的衰落信号; 二是集中处理, 即接收机把收到的多个统计独立的衰落信号进行合并 ( 包括选择与组合 ) 以降低衰落的影响。 第 4 章 抗衰落技术 2. 分集方式 在移动通信系统中可能用到两类分集方式: 一类称为“宏分集”; 另一类称为“微分集”。 “ 宏分集”主要用于蜂窝通信系统中, 也称为“多基站”分集。 这是一种减小慢衰落影响的分集技术, 其作法是把多个基站设置在不同的地理位置上 ( 如蜂窝小区的对角上 ) 和在不同方向上, 同时和小区内的一个移动台进行通信 ( 可以选用其中信号最好的一个基站进行通信 ) 。 显然, 只要在各个方向上的信号传播不是同时受到阴影效应或地形的影响而出现严重的慢衰落 ( 基站天线的架设可以防止这种情况发生 ) , 这种办法就能保持通信不会中断。第 4 章 抗衰落技术 “微分集”是一种减小快衰落影响的分集技术, 在各种无线通信系统中都经常使用。 理论和实践都表明, 在空间、 频率、 极化、 场分量、 角度及时间等方面分离的无线信号, 都呈现互相独立的衰落特性。 据此, 微分集又可分为下列六种。 第 4 章 抗衰落技术 (1) 空间分集。 空间分集的依据在于快衰落的空间独立性, 即在任意两个不同的位置上接收同一个信号, 只要两个位置的距离大到一定程度, 则两处所收信号...
