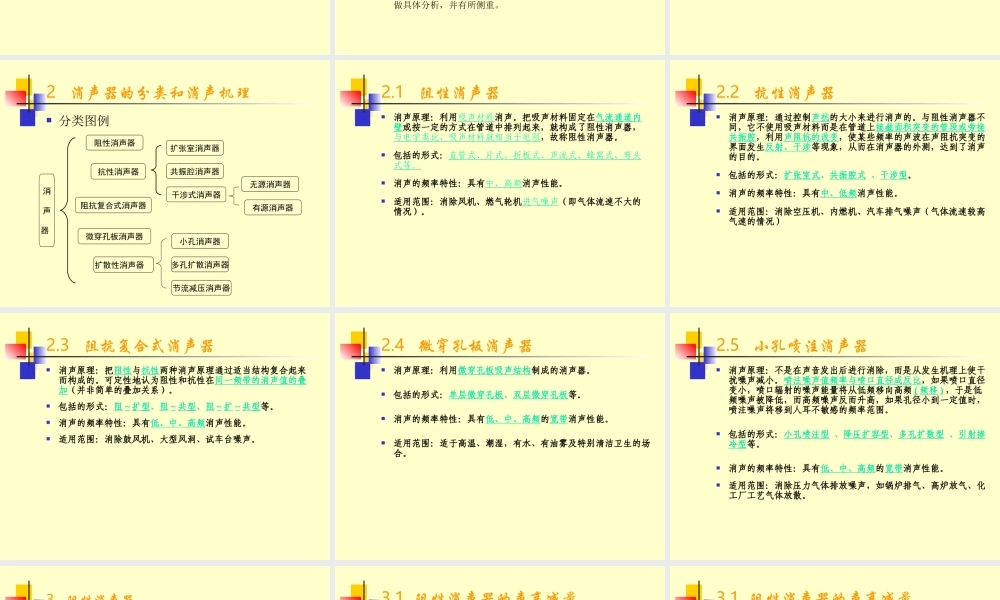

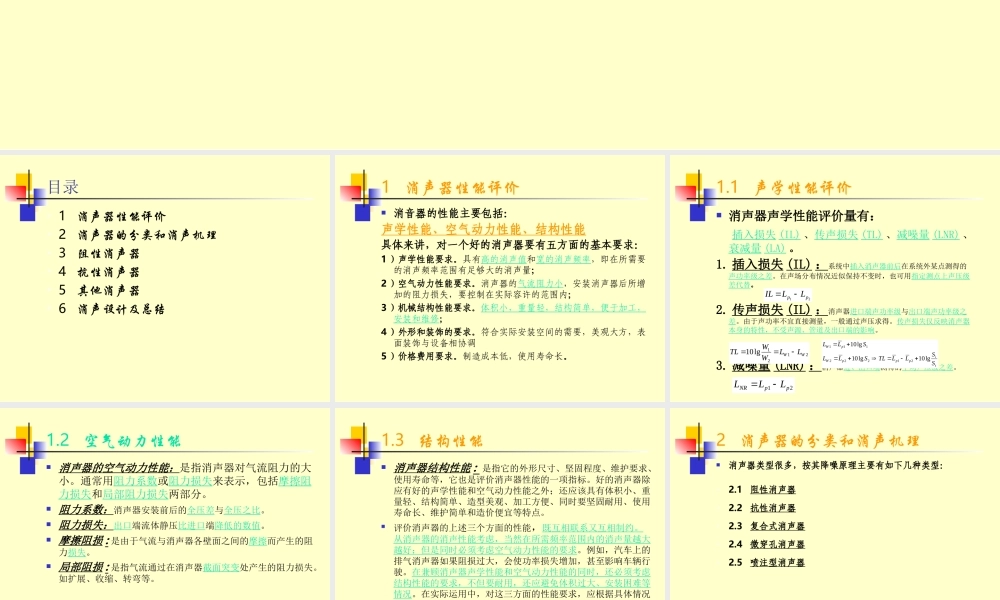

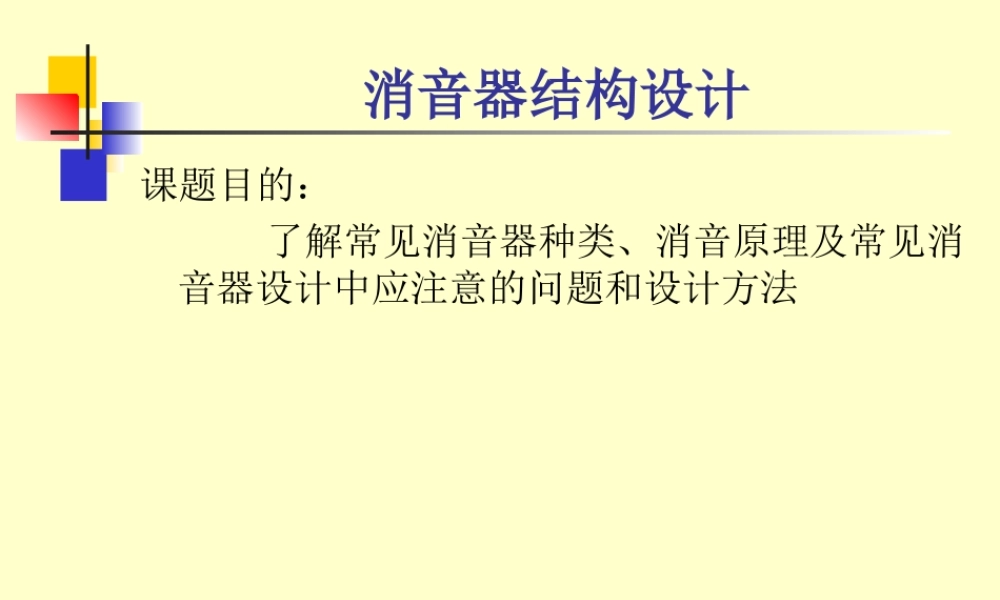

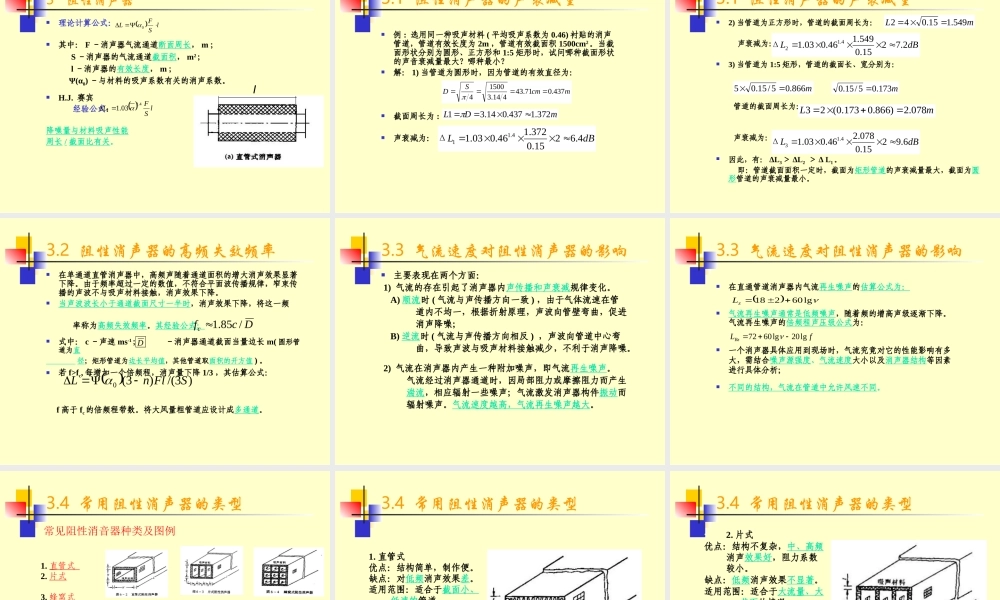

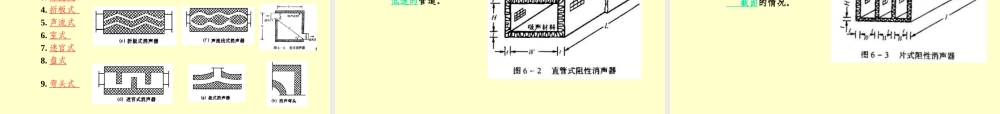

消音器结构设计课题目的： 了解常见消音器种类、消音原理及常见消音器设计中应注意的问题和设计方法 目录 1 消声器性能评价 2 消声器的分类和消声机理 3 阻性消声器 4 抗性消声器 5 其他消声器 6 消声设计及总结 1 消声器性能评价 消音器的性能主要包括：声学性能、空气动力性能、结构性能具体来讲，对一个好的消声器要有五方面的基本要求：1 ）声学性能要求。具有高的消声值和宽的消声频率，即在所需要的消声频率范围有足够大的消声量；2 ）空气动力性能要求。消声器的气流阻力小，安装消声器后所增加的阻力损失，要控制在实际容许的范围内；3 ）机械结构性能要求。体积小，重量轻，结构简单，便于加工，安装和维修；4 ）外形和装饰的要求。符合实际安装空间的需要，美观大方，表面装饰与设备相协调5 ）价格费用要求。制造成本低，使用寿命长。 1.1 声学性能评价 消声器声学性能评价量有： 插入损失 (IL) 、传声损失 (TL) 、减噪量 (LNR) 、衰减量 (LA) 。1. 插入损失 (IL) ：系统中插入消声器前后在系统外某点测得的声功率级之差。在声场分布情况近似保持不变时，也可用指定测点上声压级差代替。2. 传声损失 (IL) ：消声器进口端声功率级与出口端声功率级之差。由于声功率不宜直接测量，一般通过声压求得。传声损失仅反映消声器本身的特性，不受声源、管道及出口端的影响。3. 减噪量 (LNR) ：消声器进、出口端测得的平均声压级之差。21ppLLILtipppWpWSSLLTLSLLSLLlg10lg10lg10212221112121lg10WWLLWWTL21ppNRLLL 1.2 空气动力性能 消声器的空气动力性能：是指消声器对气流阻力的大小。通常用阻力系数或阻力损失来表示，包括摩擦阻力损失和局部阻力损失两部分。 阻力系数：消声器安装前后的全压差与全压之比。 阻力损失：出口端流体静压比进口端降低的数值。 摩擦阻损 : 是由于气流与消声器各壁面之间的摩擦而产生的阻力损失。 局部阻损 : 是指气流通过在消声器截面突变处产生的阻力损失。如扩展、收缩、转弯等。 1.3 结构性能 消声器结构性能 : 是指它的外形尺寸、坚固程度、维护要求、使用寿命等，它也是评价消声器性能的一项指标。好的消声器除应有好的声学性能和空气动力性能之外；还应该具有体积小、重量轻、结构简单、造型美观、加工方便、同时要坚固耐用、使用寿命长、维护简单和造价便宜等特点。评价消声器的上...
