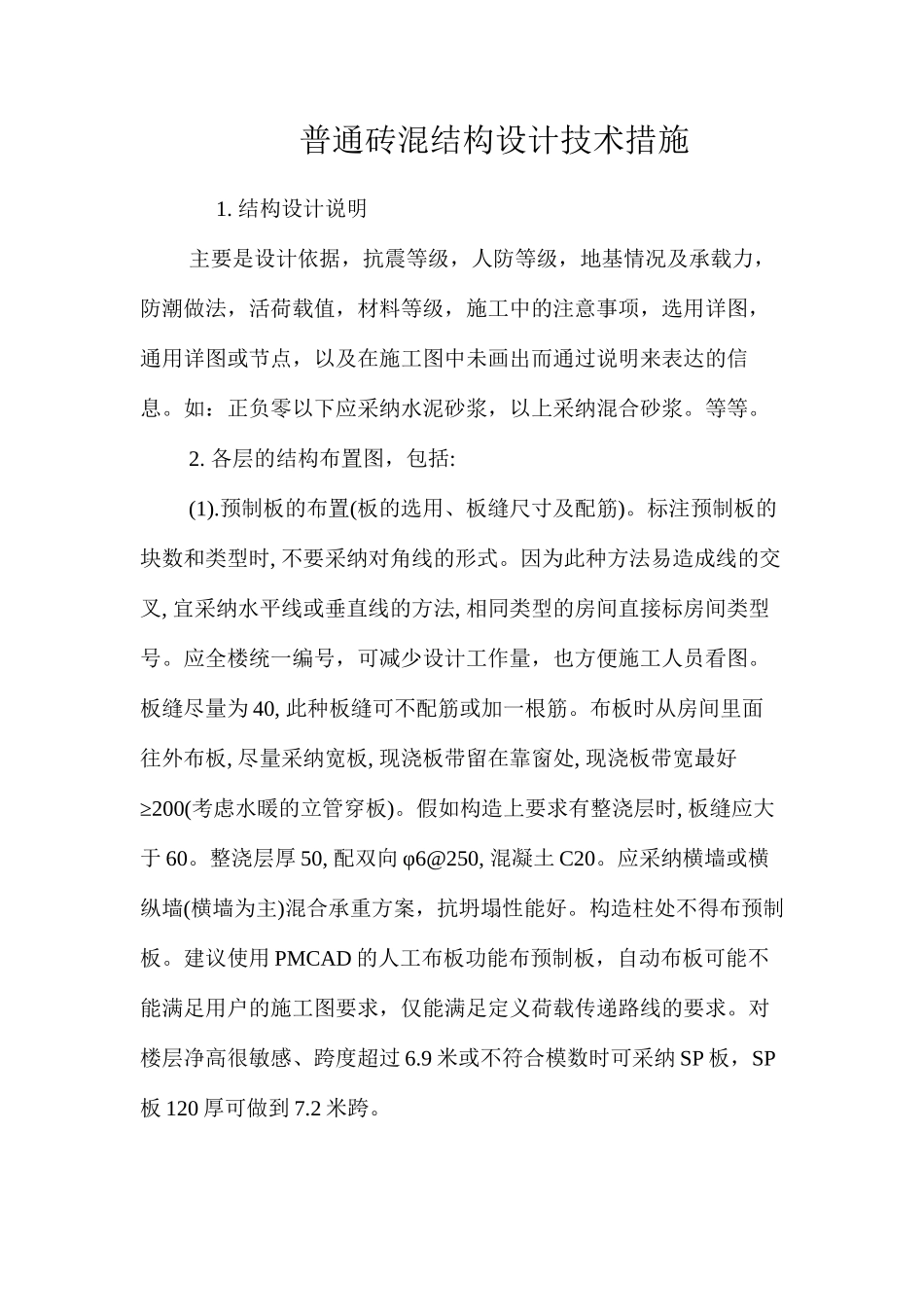

普通砖混结构设计技术措施

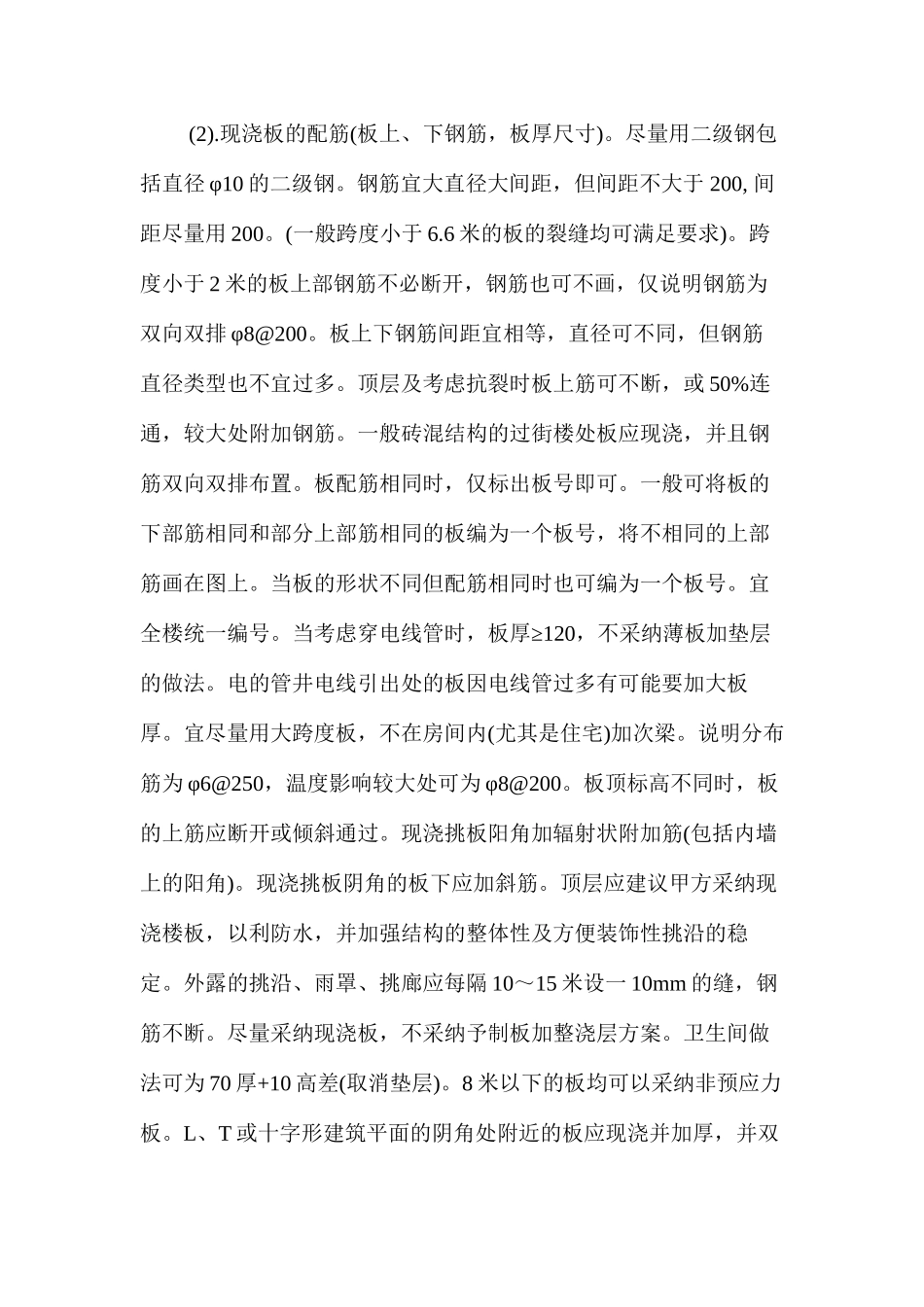

普通砖混结构设计技术措施 1. 结构设计说明 主要是设计依据，抗震等级，人防等级，地基情况及承载力，防潮做法，活荷载值，材料等级，施工中的注意事项，选用详图，通用详图或节点，以及在施工图中未画出而通过说明来表达的信息。如：正负零以下应采纳水泥砂浆，以上采纳混合砂浆。等等。 2. 各层的结构布置图，包括: (1).预制板的布置(板的选用、板缝尺寸及配筋)。标注预制板的块数和类型时, 不要采纳对角线的形式。因为此种方法易造成线的交叉, 宜采纳水平线或垂直线的方法, 相同类型的房间直接标房间类型号。应全楼统一编号，可减少设计工作量，也方便施工人员看图。板缝尽量为 40, 此种板缝可不配筋或加一根筋。布板时从房间里面往外布板, 尽量采纳宽板, 现浇板带留在靠窗处, 现浇板带宽最好≥200(考虑水暖的立管穿板)。假如构造上要求有整浇层时, 板缝应大于 60。整浇层厚 50, 配双向 φ6@250, 混凝土 C20。应采纳横墙或横纵墙(横墙为主)混合承重方案，抗坍塌性能好。构造柱处不得布预制板。建议使用 PMCAD 的人工布板功能布预制板，自动布板可能不能满足用户的施工图要求，仅能满足定义荷载传递路线的要求。对楼层净高很敏感、跨度超过 6.9 米或不符合模数时可采纳 SP 板，SP板 120 厚可做到 7.2 米跨。 (2).现浇板的配筋(板上、下钢筋，板厚尺寸)。尽量用二级钢包括直径 φ10 的二级钢。钢筋宜大直径大间距，但间距不大于 200, 间距尽量用 200。(一般跨度小于 6.6 米的板的裂缝均可满足要求)。跨度小于 2 米的板上部钢筋不必断开，钢筋也可不画，仅说明钢筋为双向双排 φ8@200。板上下钢筋间距宜相等，直径可不同，但钢筋直径类型也不宜过多。顶层及考虑抗裂时板上筋可不断，或 50%连通，较大处附加钢筋。一般砖混结构的过街楼处板应现浇，并且钢筋双向双排布置。板配筋相同时，仅标出板号即可。一般可将板的下部筋相同和部分上部筋相同的板编为一个板号，将不相同的上部筋画在图上。当板的形状不同但配筋相同时也可编为一个板号。宜≥全楼统一编号。当考虑穿电线管时，板厚 120，不采纳薄板加垫层的做法。电的管井电线引出处的板因电线管过多有可能要加大板厚。宜尽量用大跨度板，不在房间内(尤其是住宅)加次梁。说明分布筋为 φ6@250，温度影响较大处可为 φ8@200。板顶标高不同时，板的上筋应断开或倾斜通过。现浇挑板阳角加辐射状附加筋(包括内墙上的阳角)。现浇挑板阴角的板下应加斜筋...
