SDH设备管理软件总体介绍(实验二)VIP免费

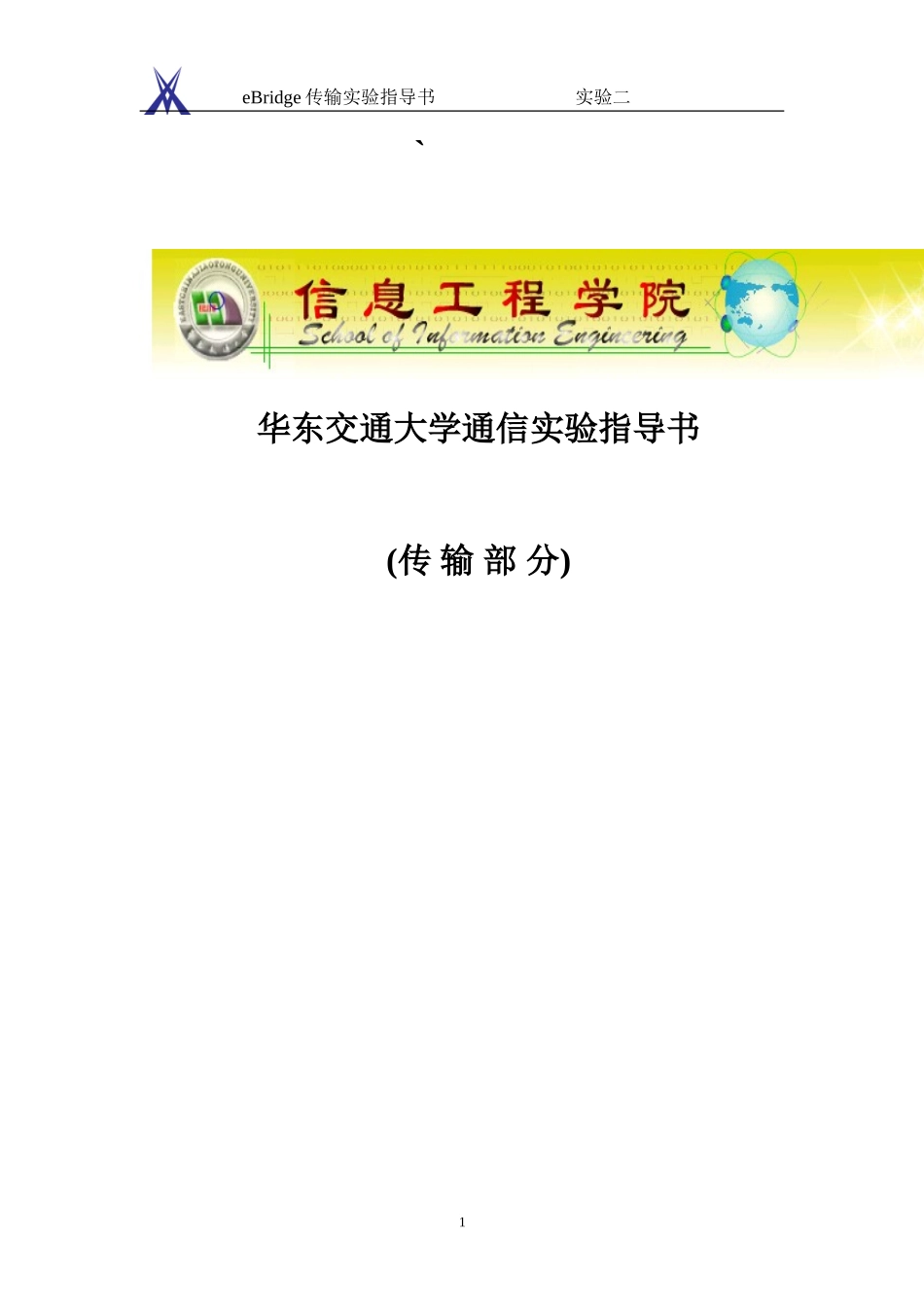

eBridge 传输实验指导书 实验二`华东交通大学通信实验指导书(传 输 部 分)1eBridge 传输实验指导书 实验二深圳市讯方通信技术有限公司二零零六年八月2eBridge 传输实验指导书 实验二实验二 SDH 设备管理软件演示介绍一、实验目的1、通过对 SDH 命令行的讲解，结合 SDH 设备进行命令行演示,让学生了解Ebridge 软件的使用方法。二、实验器材1、OPTIX 2500+设备 3 套2、维护用终端 40 台。三、实验内容说明对命令行和输入软件进行现场输入演示讲解。四、实验步骤首先要了解本实验平台的网管的实际物理连接，具体如下图。三套 SDH 设备通过 ETHERNET 配置口和 TP-LINK 以太网交换机相连，该三套SDH 分别使用不同的 IP 地址以进行区分。三套 SDH 设备 IP 地址分别设置为：129.9.0.1~~129.9.0.3。实验用维护终端也直接通过本机的网口和 TP-LINK 以太网交换机相连，也设置为不同的 IP 地址。这样维护终端就可以直接登陆三套不同的 SDH 设备。对 SDH 设备进行管理、配置、调试、维护一般可采用以下两种软件：1、华为3eBridge 传输实验指导书 实验二T2000 网管软件。2、命令行软件，如华为公司的 NAVIGATOR 软件，深圳讯方公司的Ebridge 软件 。以上两种软件均可实现对 SDH 设备进行管理、维护等功能.下面就华为 T2000 网管软件与命令行软件对比做简要介绍。T2000 网管软件介绍：1、T2000 网管软件采用 SERVER/CLENT（服务器/客户端）工作方式，软件复杂而庞大， 需要用数据库做支持。 T2000客户端1T2000客户端NT2000服务器端...... 4eBridge 传输实验指导书 实验二2、采用流行的 GUI 结构，比较直观，类似于 WINDOWS 操作，不需要去记忆复杂的指令集。 5eBridge 传输实验指导书 实验二3、采用流行的 JAVA 界面示图，直观友好。 6eBridge 传输实验指导书 实验二4、主要操作界面，采用功能导航树的方式，提供对设备的配置、管理和维护功能。保护功能完善。5、视图直观简洁，适应现代网络维护需要。7eBridge 传输实验指导书 实验二缺点和不足之处：6、数据库复杂而庞大，对服务器、计算机配置要求高。7、维护、配置操作过程过于烦琐，使用起来不够方便，要进行专业培训才能使用。8、对 SDH 设备深层次的 DEBUG 功能不具备，功能不如命令行软件强大。9、采用流行的 WIN2000/XP 操作系统，SERVER/CLIENT 工作方式，容易感染病毒使整个系统受到破坏。EBRIDGE 软件及命令行介...
