水击泄压阀课件VIP免费

水击泄压阀课件水击泄压阀课件水击泄压阀课件水击泄压阀课件水击泄压阀课件

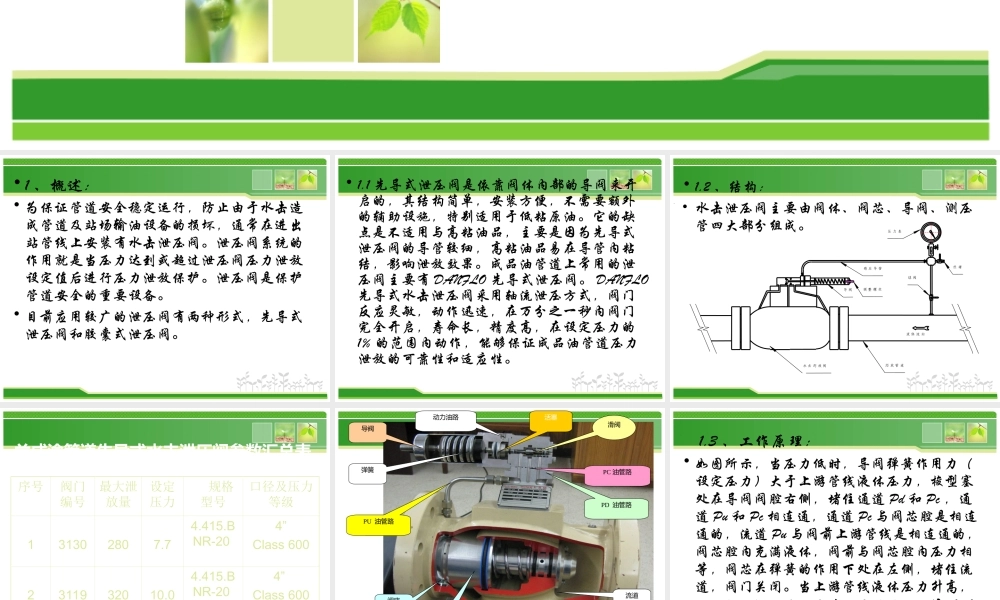

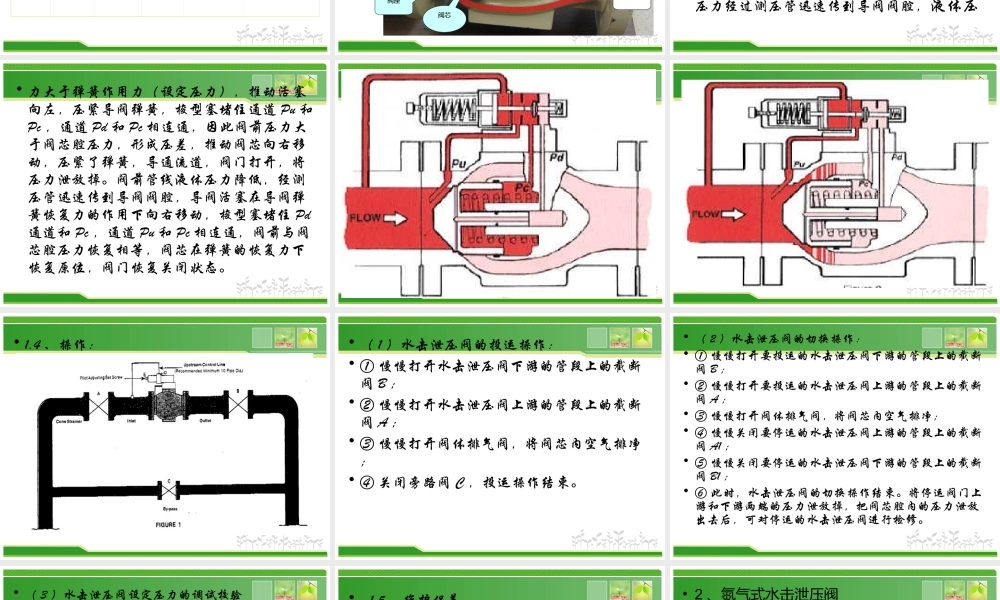

• 1 、概述:• 为保证管道安全稳定运行,防止由于水击造成管道及站场输油设备的损坏,通常在进出站管线上安装有水击泄压阀。泄压阀系统的作用就是当压力达到或超过泄压阀压力泄放设定值后进行压力泄放保护。泄压阀是保护管道安全的重要设备。• 目前应用较广的泄压阀有两种形式,先导式泄压阀和胶囊式泄压阀。• 1.1 先导式泄压阀是依靠阀体内部的导阀来开启的,其结构简单,安装方便,不需要额外的辅助设施,特别适用于低粘原油。它的缺点是不适用与高粘油品,主要是因为先导式泄压阀的导管较细,高粘油品易在导管内粘结,影响泄放效果。成品油管道上常用的泄压阀主要有 DANFLO 先导式泄压阀。 DANFLO先导式水击泄压阀采用轴流泄压方式,阀门反应灵敏,动作迅速,在万分之一秒内阀门完全开启,寿命长,精度高,在设定压力的1% 的范围内动作,能够保证成品油管道压力泄放的可靠性和适应性。• 1.2 、结构:• 水击泄压阀主要由阀体、阀芯、导阀、测压管四大部分组成。丝 堵压 力 表球 阀液 体 流 向泻 放 管 道调 整 螺 丝导 阀感 应 导 管水 击 泻 放 阀兰成渝管道先导式水击泄压阀参数汇总表序号阀门编号最大泄放量设定压力 规格型号口径及压力等级131302807.74.415.BNR-20 4” Class 6002311932010.04.415.BNR-20 4” Class 600导阀弹簧活塞滑阀PC 油管路PU 油管路PD 油管路阀芯阀座流道动力油路1.3 、工作原理:• 如图所示,当压力低时,导阀弹簧作用力(设定压力)大于上游管线液体压力,梭型塞处在导阀阀腔右侧,堵住通道 Pd 和 Pc ,通道 Pu 和 Pc 相连通,通道 Pc 与阀芯腔是相连通的,流道 Pu 与阀前上游管线是相连通的,阀芯腔内充满液体,阀前与阀芯腔内压力相等,阀芯在弹簧的作用下处在左侧,堵住流道,阀门关闭。当上游管线液体压力升高,压力经过测压管迅速传到导阀阀腔,液体压• 力大于弹簧作用力(设定压力),推动活塞向左,压紧导阀弹簧,梭型塞堵住通道 Pu 和Pc ,通道 Pd 和 Pc 相连通,因此阀前压力大于阀芯腔压力,形成压差,推动阀芯向右移动,压紧了弹簧,导通流道,阀门打开,将压力泄放掉。阀前管线液体压力降低,经测压管迅速传到导阀阀腔,导阀活塞在导阀弹簧恢复力的作用下向右移动,梭型塞堵住 Pd通道和 Pc ,通道 Pu 和 Pc 相连通,阀前与阀芯腔压力恢复相等,阀芯在弹簧的恢复力下恢复原位,阀门恢复关闭状态。• 1.4 、操作:...
