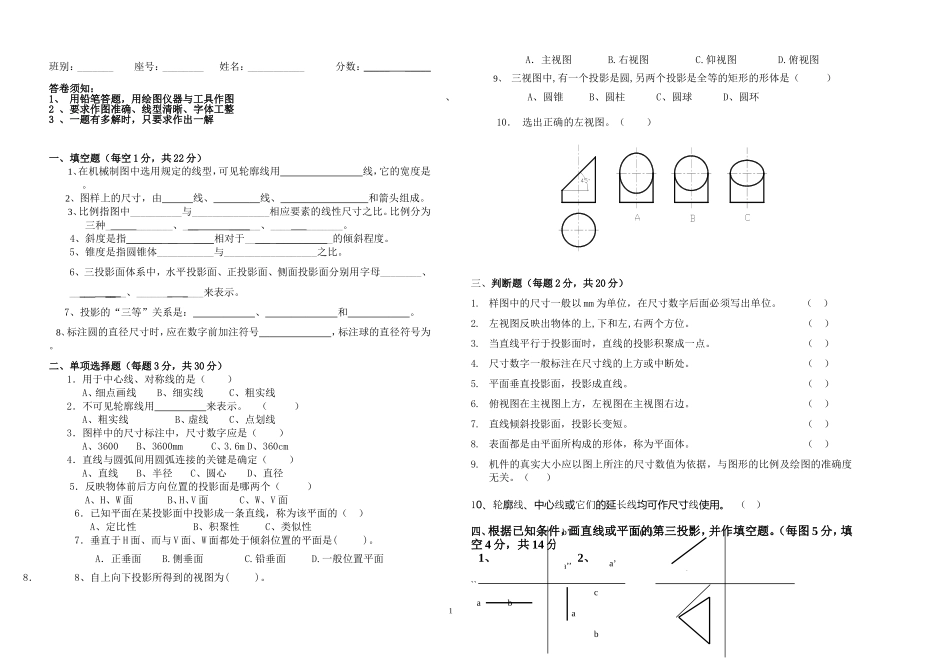

班别：_______ 座号：________ 姓名：___________ 分数：_____ _____答卷须知：1、 用铅笔答题，用绘图仪器与工具作图2 、要求作图准确、线型清晰、字体工整3 、一题有多解时，只要求作出一解一、填空题（每空 1 分，共 22 分）1、在机械制图中选用规定的线型，可见轮廓线用 线，它的宽度是 。 2、图样上的尺寸，由 线、 线、 和箭头组成。3、比例指图中__________与_______________相应要素的线性尺寸之比。比例分为三种_ _______、___ ____ __、____ _______。4、斜度是指_______ __ ____ 相对于_____ __________ _的倾斜程度。5、锥度是指圆锥体___________与__________________之比。6、三投影面体系中，水平投影面、正投影面、侧面投影面分别用字母________、_____ __ _ _、_______ _ ___来表示。7、投影的“三等”关系是： 、 和 。 8、标注圆的直径尺寸时，应在数字前加注符号 ，标注球的直径符号为 。二、单项选择题（每题 3 分，共 30 分）1．用于中心线、对称线的是（ ）A、细点画线B、细实线C、粗实线2．不可见轮廓线用 来表示。 （ ）A、粗实线B、虚线C、点划线 3．图样中的尺寸标注中，尺寸数字应是（ ）A、3600 B、3600mmC、3.6m D、360cm4．直线与圆弧间用圆弧连接的关键是确定（ ）A、直线 B、半径 C、圆心 D、直径 5．反映物体前后方向位置的投影面是哪两个（ ）A、H、W 面 B、H、V 面 C、W、V 面6．已知平面在某投影面中投影成一条直线，称为该平面的（ ）A、定比性 B、积聚性 C、类似性7．垂直于 H 面、而与 V 面、W 面都处于倾斜位置的平面是( )。A．正垂面 B.侧垂面 C.铅垂面 D.一般位置平面 8． 8、自上向下投影所得到的视图为( )。A．主视图 B.右视图 C.仰视图 D.俯视图9、 三视图中,有一个投影是圆,另两个投影是全等的矩形的形体是（ ）、 A、圆锥 B、圆柱 C、圆球 D、圆环10． 选出正确的左视图。（ ）三、判断题（每题 2 分，共 20 分）1. 样图中的尺寸一般以 mm 为单位，在尺寸数字后面必须写出单位。 （ ）2. 左视图反映出物体的上,下和左,右两个方位。 （ ）3. 当直线平行于投影面时，直线的投影积聚成一点。 （ ） 4. 尺寸数字一般标注在尺寸线的上方或中断处。 （ ）5. 平面垂直投影面，投影成直线。 （ ） 6. 俯视图在主视图上方，左视图在主视图右边。 （ ）7. 直线倾斜投影面，投影长变短。...
