GMW3172解读完整版课件VIP免费

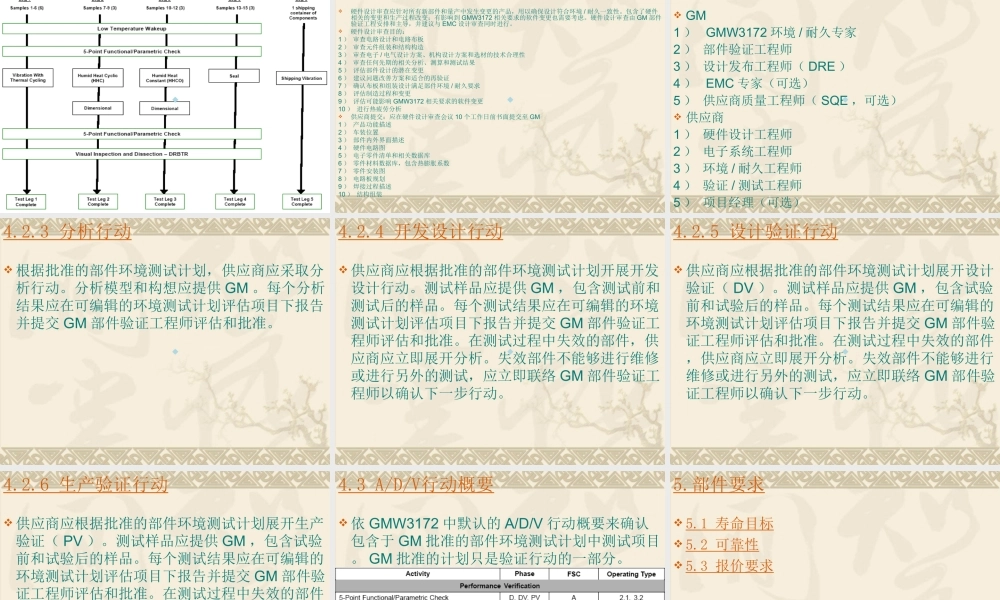

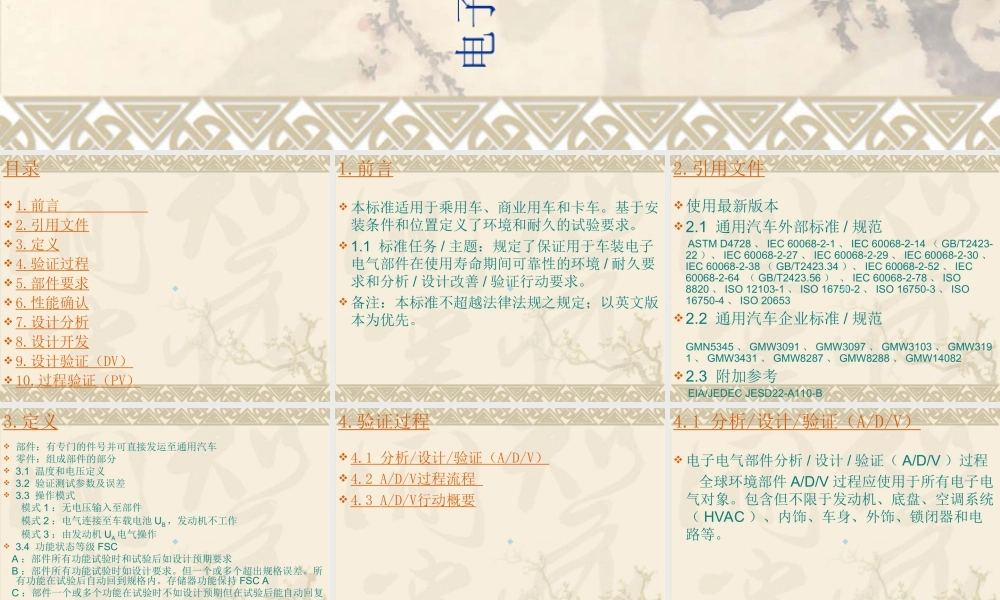

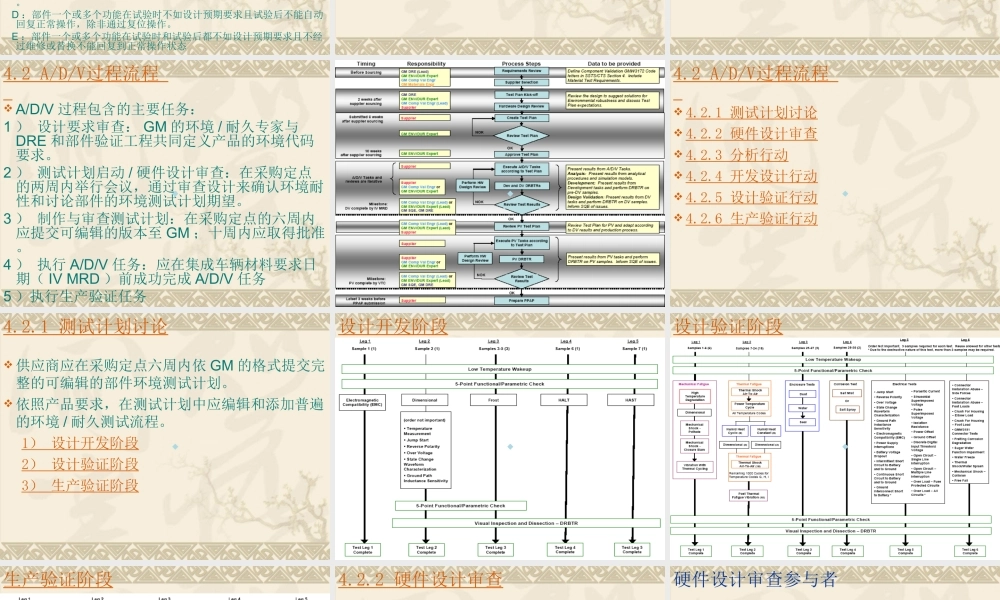

通用全球工程标准GMW3172电子 / 电气部件环境 / 耐久一般规格. 目录 1.前言  2.引用文件 3.定义 4.验证过程 5.部件要求 6.性能确认 7.设计分析 8.设计开发 9.设计验证（DV） 10.过程验证（PV）. 1.前言 本标准适用于乘用车、商业用车和卡车。基于安装条件和位置定义了环境和耐久的试验要求。 1.1 标准任务 / 主题：规定了保证用于车装电子电气部件在使用寿命期间可靠性的环境 / 耐久要求和分析 / 设计改善 / 验证行动要求。 备注：本标准不超越法律法规之规定；以英文版本为优先。. 2.引用文件使用最新版本2.1 通用汽车外部标准 / 规范 ASTM D4728 、 IEC 60068-2-1 、 IEC 60068-2-14 （ GB/T2423-22 ）、 IEC 60068-2-27 、 IEC 60068-2-29 、 IEC 60068-2-30 、IEC 60068-2-38 （ GB/T2423.34 ）、 IEC 60068-2-52 、 IEC 60068-2-64 （ GB/T2423.56 ） 、 IEC 60068-2-78 、 ISO 8820 、 ISO 12103-1 、 ISO 16750-2 、 ISO 16750-3 、 ISO 16750-4 、 ISO 206532.2 通用汽车企业标准 / 规范 GMN5345 、 GMW3091 、 GMW3097 、 GMW3103 、 GMW3191 、 GMW3431 、 GMW8287 、 GMW8288 、 GMW140822.3 附加参考 EIA/JEDEC JESD22-A110-B. 3.定义 部件：有专门的件号并可直接发运至通用汽车 零件：组成部件的部分 3.1 温度和电压定义 3.2 验证测试参数及误差 3.3 操作模式 模式 1 ：无电压输入至部件 模式 2 ：电气连接至车载电池 UB，发动机不工作 模式 3 ：由发动机 UA电气操作 3.4 功能状态等级 FSC A ：部件所有功能试验时和试验后如设计预期要求 B ：部件所有功能试验时如设计要求。但一个或多个超出规格误差。所有功能在试验后自动回到规格内。存储器功能保持 FSC A C ：部件一个或多个功能在试验时不如设计预期但在试验后能自动回复。 D ：部件一个或多个功能在试验时不如设计预期要求且试验后不能自动回复正常操作，除非通过复位操作。 E ：部件一个或多个功能在试验时和试验后都不如设计预期要求且不经过维修或替换不能回复到正常操作状态.  4.1 分析/设计/验证（A/D/V） 4.2 A/D/V过程流程  4.3 A/D/V行动概要4.验证过程. 4.1 分析/设计/验证（A/D/V） 电子电气部件分析 / 设计 / 验证（ A/D/V ）过程 全...
