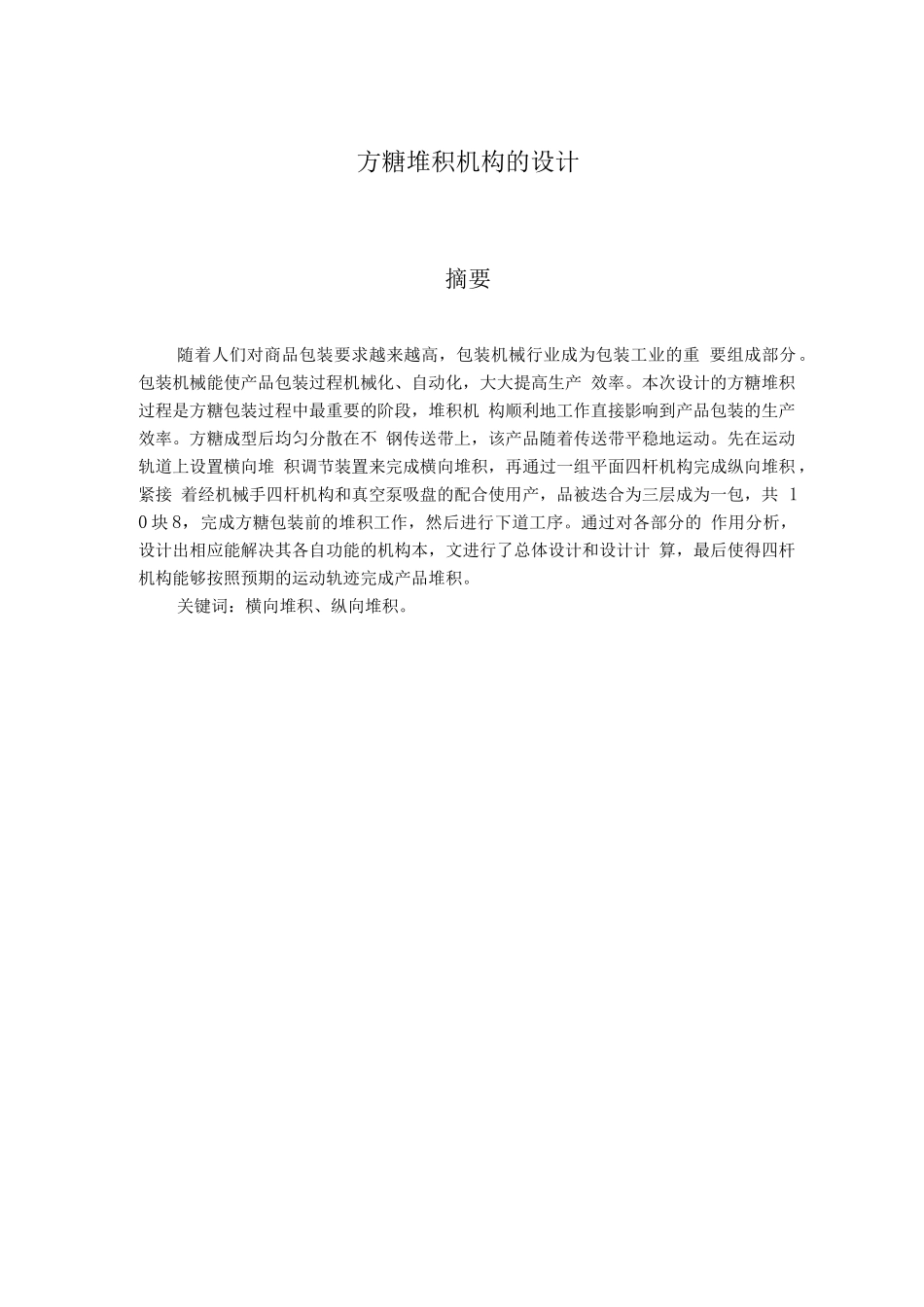

方糖堆积机构的设计摘要随着人们对商品包装要求越来越高，包装机械行业成为包装工业的重 要组成部分。包装机械能使产品包装过程机械化、自动化，大大提高生产 效率。本次设计的方糖堆积过程是方糖包装过程中最重要的阶段，堆积机 构顺利地工作直接影响到产品包装的生产效率。方糖成型后均匀分散在不 钢传送带上，该产品随着传送带平稳地运动。先在运动轨道上设置横向堆 积调节装置来完成横向堆积，再通过一组平面四杆机构完成纵向堆积 ，紧接 着经机械手四杆机构和真空泵吸盘的配合使用产，品被迭合为三层成为一包，共 10 块 8，完成方糖包装前的堆积工作，然后进行下道工序。通过对各部分的 作用分析，设计出相应能解决其各自功能的机构本，文进行了总体设计和设计计 算，最后使得四杆机构能够按照预期的运动轨迹完成产品堆积。关键词：横向堆积、纵向堆积。中文摘要 .................................................I英文摘要 ................................................II主要符号表 ...............................................i1 绪论 ..................................................11.1 我国包装机械发展现状及存在问题...................................11.2 国外包装和食品加工机械呈现新趋势 ................................21.3 国际包装机械的方向发展 ..........................................31.4 本课题研究的主要工作 ............................................31.4.1 研究的主要内容 ............................................31.4.2 研究的初步方案 ............................................42 堆积机构方案的确定 ....................................52.1 传动系统方案设定...................................................52.2 传动系统示意图 ....................................................63 堆积机构的工作原理及设计 ..............................73.1 连杆机构及其传动特点...............................................73.2 机械手平面四杆机构的设计 ..........................................83.3 纵向堆积机构平面四杆机构的设计 ...................................114 链传动................................................134.1 链传动的整体介绍....................................................
