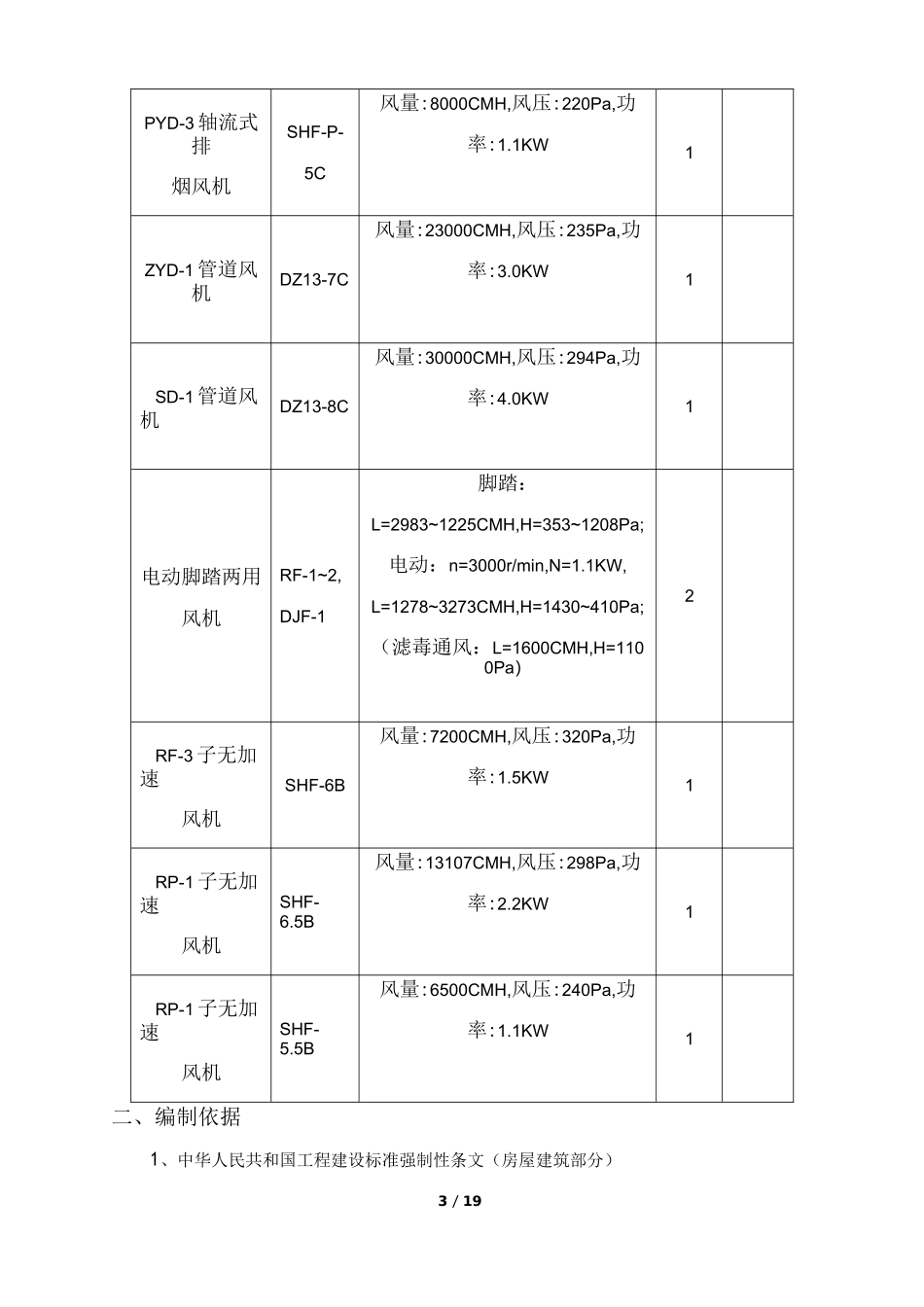

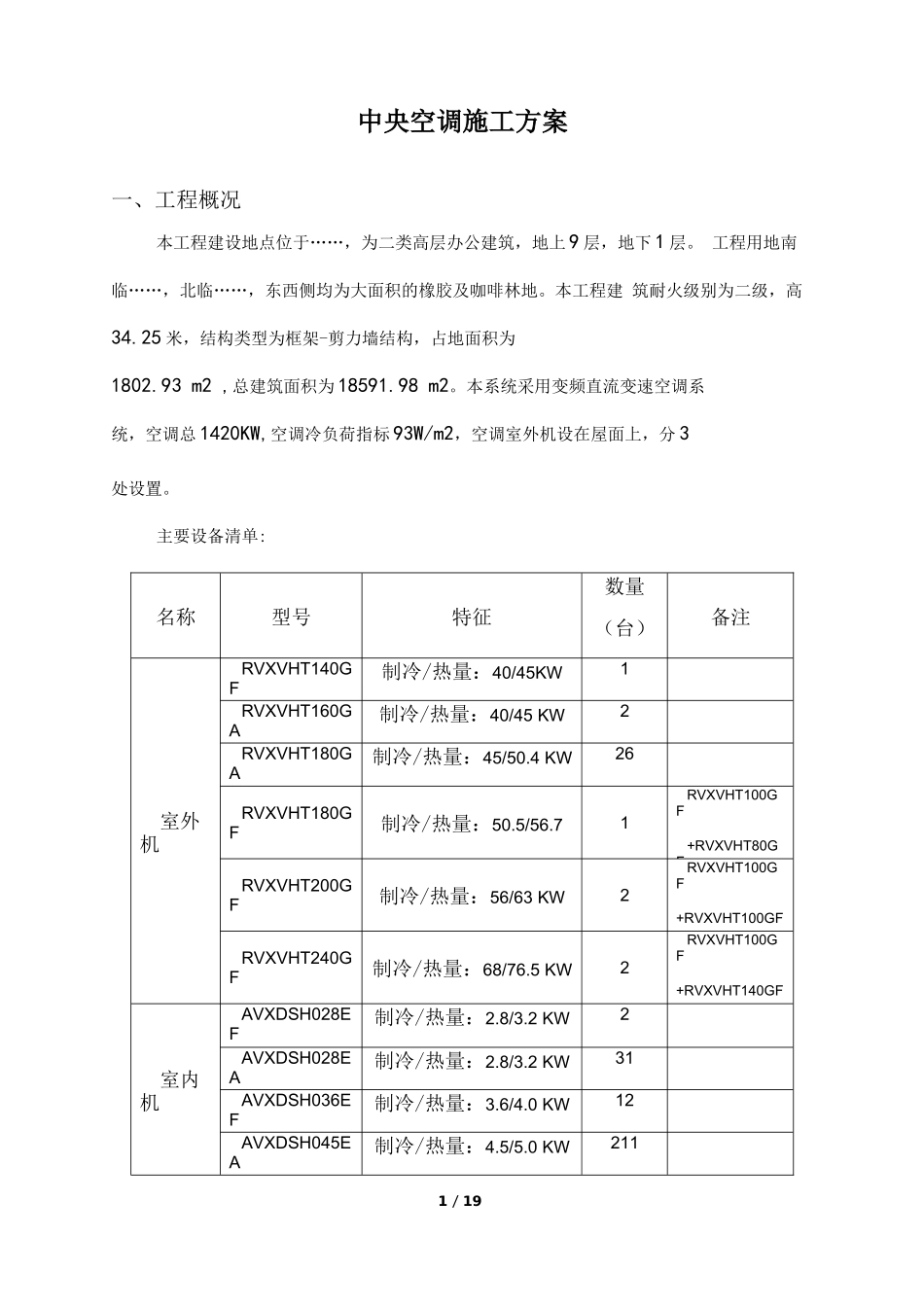

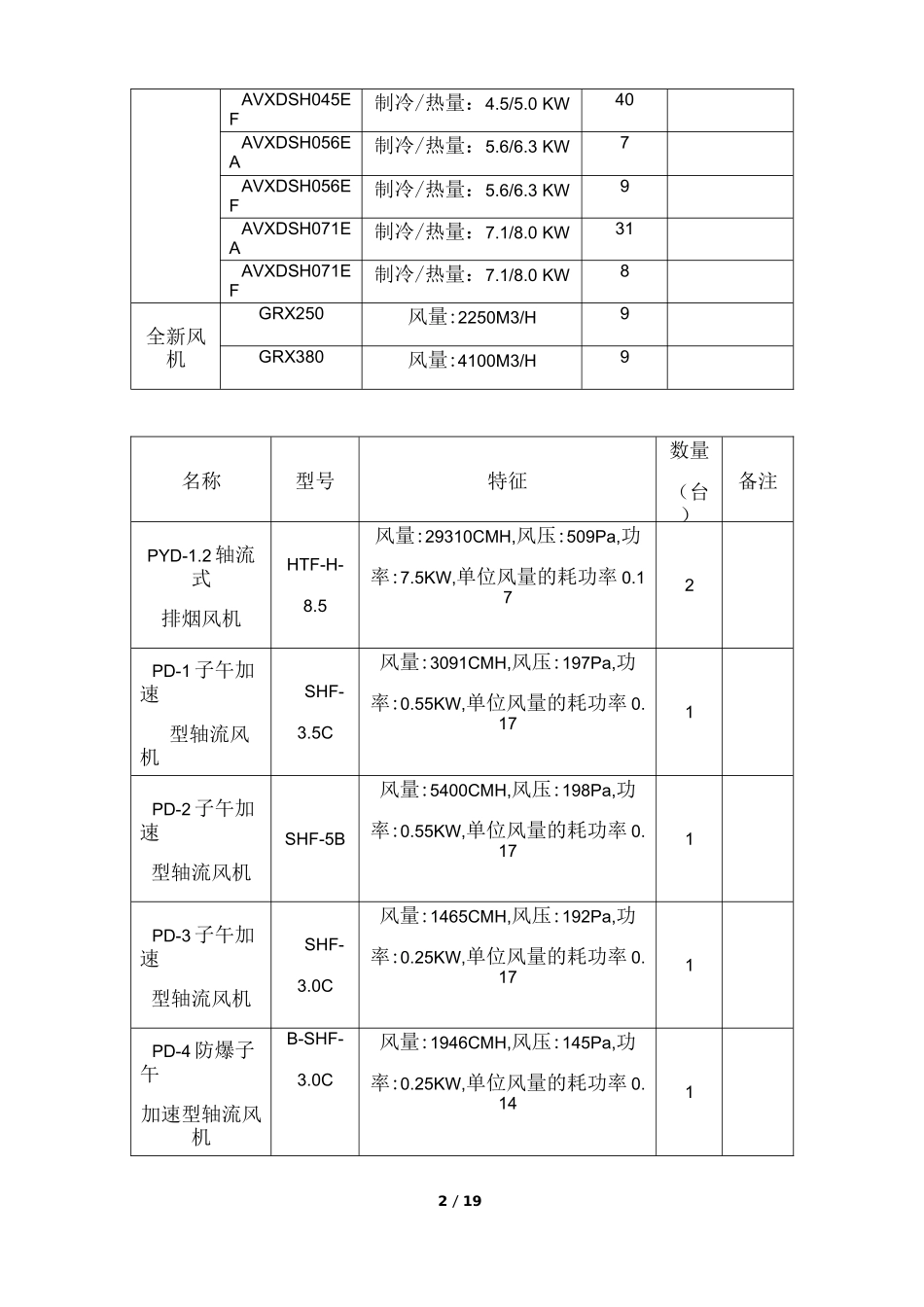

1 / 19中央空调施工方案一、工程概况本工程建设地点位于……，为二类高层办公建筑，地上 9 层，地下 1 层。 工程用地南临……，北临……，东西侧均为大面积的橡胶及咖啡林地。本工程建 筑耐火级别为二级，高34.25 米，结构类型为框架-剪力墙结构，占地面积为1802.93 m2 ,总建筑面积为 18591.98 m2。本系统采用变频直流变速空调系统，空调总 1420KW,空调冷负荷指标 93W/m2，空调室外机设在屋面上，分 3处设置。主要设备清单:名称型号特征数量（台）备注室外机RVXVHT140GF制冷/热量：40/45KW1RVXVHT160GA制冷/热量：40/45 KW2RVXVHT180GA制冷/热量：45/50.4 KW26RVXVHT180GF制冷/热量：50.5/56.71RVXVHT100GF+RVXVHT80GFRVXVHT200GF制冷/热量：56/63 KW2RVXVHT100GF+RVXVHT100GFRVXVHT240GF制冷/热量：68/76.5 KW2RVXVHT100GF+RVXVHT140GF室内机AVXDSH028EF制冷/热量：2.8/3.2 KW2AVXDSH028EA制冷/热量：2.8/3.2 KW31AVXDSH036EF制冷/热量：3.6/4.0 KW12AVXDSH045EA制冷/热量：4.5/5.0 KW2112 / 19AVXDSH045EF制冷/热量：4.5/5.0 KW40AVXDSH056EA制冷/热量：5.6/6.3 KW7AVXDSH056EF制冷/热量：5.6/6.3 KW9AVXDSH071EA制冷/热量：7.1/8.0 KW31AVXDSH071EF制冷/热量：7.1/8.0 KW8全新风机GRX250风量:2250M3/H9GRX380风量:4100M3/H9名称型号特征数量（台）备注PYD-1.2 轴流式排烟风机HTF-H-8.5风量:29310CMH,风压:509Pa,功率:7.5KW,单位风量的耗功率 0.172PD-1 子午加速型轴流风机SHF-3.5C风量:3091CMH,风压:197Pa,功率:0.55KW,单位风量的耗功率 0.171PD-2 子午加速型轴流风机SHF-5B风量:5400CMH,风压:198Pa,功率:0.55KW,单位风量的耗功率 0.171PD-3 子午加速型轴流风机SHF-3.0C风量:1465CMH,风压:192Pa,功率:0.25KW,单位风量的耗功率 0.171PD-4 防爆子午加速型轴流风机B-SHF-3.0C风量:1946CMH,风压:145Pa,功率:0.25KW,单位风量的耗功率 0.1413 / 19PYD-3 轴流式排烟风机SHF-P-5C风量:8000CMH,风压:220Pa,功率:1.1KW1ZYD-1 管道风机DZ13-7C风量:23000CMH,风压:235Pa,功率:3.0KW1SD-1 管道风机DZ13-8C风量:30000CMH,风压:294Pa,功率:4.0KW1电动脚踏两用风机RF-1~2,DJF-1脚踏：L=2983~1225CMH,H=353~1208Pa;电动：n=3000r/min,N=1.1KW,L=1278~3273CMH,H=1430~410Pa;（滤毒通风：L=1600CMH,H=1100Pa）2RF-3 子无加速风机SHF-6B风量:7200CMH,风压:320Pa,功率:1.5KW1RP-1 子无加速风机SHF-6.5B风量:13107CMH...
