中国联通甘肃省分公司光缆线路工程图例VIP免费

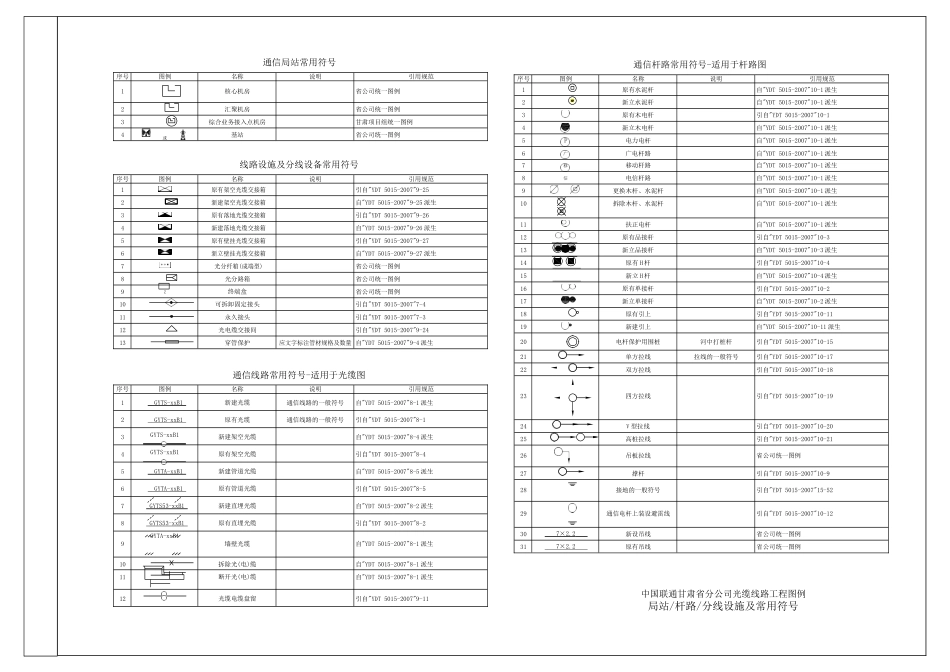

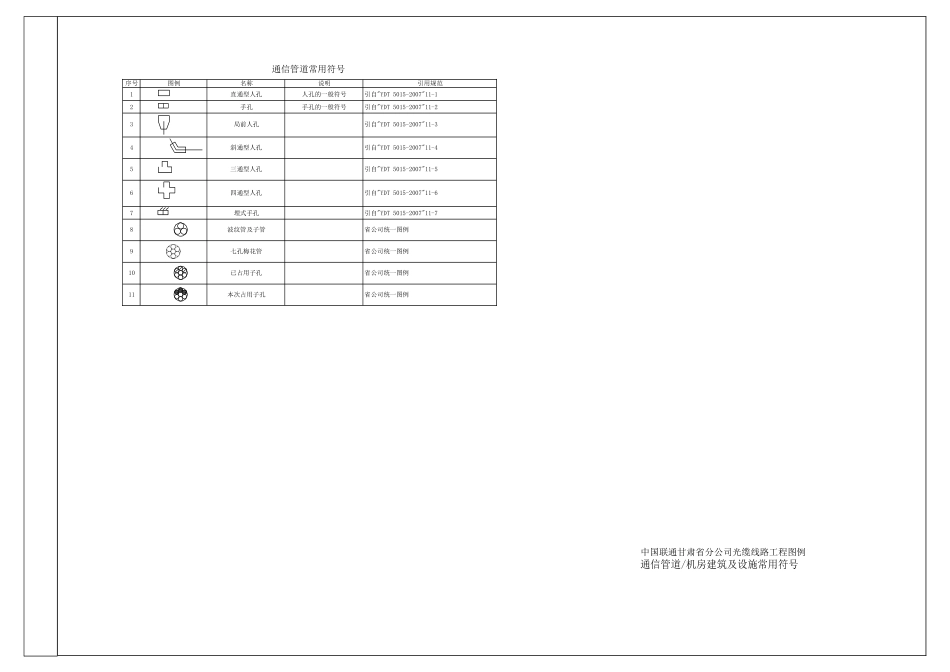

通信局站常用符号序号图例名称说明引用规范1核心机房省公司统一图例2汇聚机房省公司统一图例3综合业务接入点机房甘肃项目组统一图例4或基站省公司统一图例线路设施及分线设备常用符号序号图例名称说明引用规范1原有架空光缆交接箱引自"YDT 5015-2007"9-252新建架空光缆交接箱自"YDT 5015-2007"9-25 派生3原有落地光缆交接箱引自"YDT 5015-2007"9-264新建落地光缆交接箱自"YDT 5015-2007"9-26 派生5原有壁挂光缆交接箱引自"YDT 5015-2007"9-276新立壁挂光缆交接箱自"YDT 5015-2007"9-27 派生7光分纤箱(成端型)省公司统一图例8光分路箱省公司统一图例9Z终端盒省公司统一图例10可拆卸固定接头引自"YDT 5015-2007"7-411永久接头引自"YDT 5015-2007"7-312光电缆交接间引自"YDT 5015-2007"9-2413穿管保护应文字标注管材规格及数量 自"YDT 5015-2007"9-4 派生通信线路常用符号-适用于光缆图序号图例名称说明引用规范1 GYTS-xxB1 新建光缆通信线路的一般符号自"YDT 5015-2007"8-1 派生2 GYTS-xxB1 原有光缆通信线路的一般符号引自"YDT 5015-2007"8-13GYTS-xxB1新建架空光缆自"YDT 5015-2007"8-4 派生4GYTS-xxB1原有架空光缆引自"YDT 5015-2007"8-45 GYTA-xxB1 新建管道光缆自"YDT 5015-2007"8-5 派生6 GYTA-xxB1 原有管道光缆引自"YDT 5015-2007"8-57 GYTS53-xxB1 新建直埋光缆自"YDT 5015-2007"8-2 派生8 GYTS53-xxB1 原有直埋光缆引自"YDT 5015-2007"8-29GYTA-xxB1墙壁光缆自"YDT 5015-2007"8-1 派生10拆除光(电)缆自"YDT 5015-2007"8-1 派生11 断开光(电)缆自"YDT 5015-2007"8-1 派生12光缆电缆盘留引自"YDT 5015-2007"9-11通信杆路常用符号-适用于杆路图序号图例名称说明引用规范1原有水泥杆自"YDT 5015-2007"10-1 派生2新立水泥杆自"YDT 5015-2007"10-1 派生3原有木电杆引自"YDT 5015-2007"10-14新立木电杆自"YDT 5015-2007"10-1 派生5P电力电杆自"YDT 5015-2007"10-1 派生6广广电杆路自"YDT 5015-2007"10-1 派生7移移动杆路自"YDT 5015-2007"10-1 派生8信电信杆路自"YDT 5015-2007"10-1 派生9更换木杆、水泥杆自"YDT 5015-2007"10-1 派生10拆除木杆、水泥杆自"YDT 5015-2007"10-1 派生11扶正电杆自"YDT 5015-2007"10-1 派生12原有品接杆引自"YDT 5015-2007"10-313新立品接杆自"YDT 5015-2007"10-3 派生14 原有 H 杆引自"YDT 5015-2007"10-415 新立 H 杆自"YDT 5015-...
