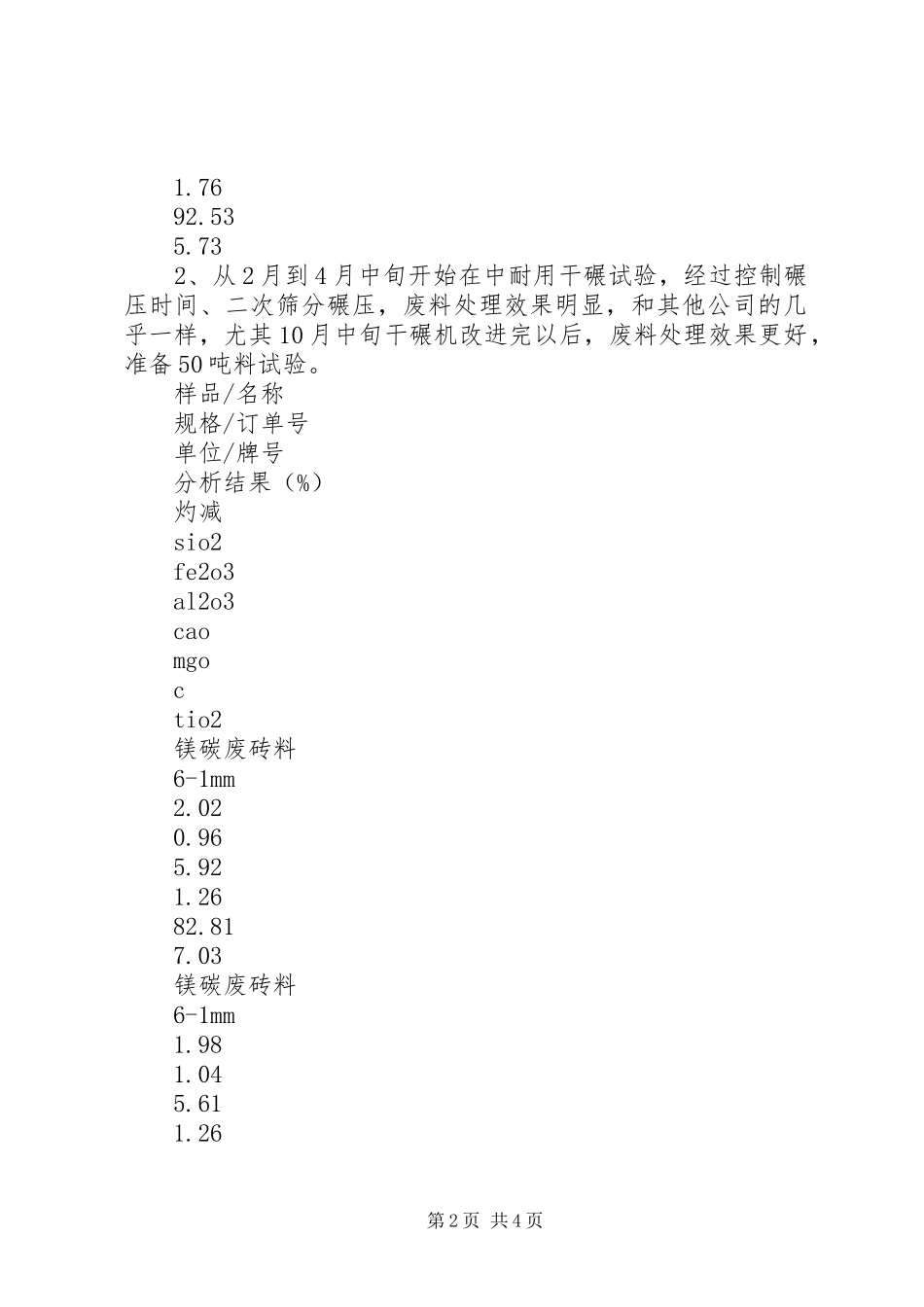

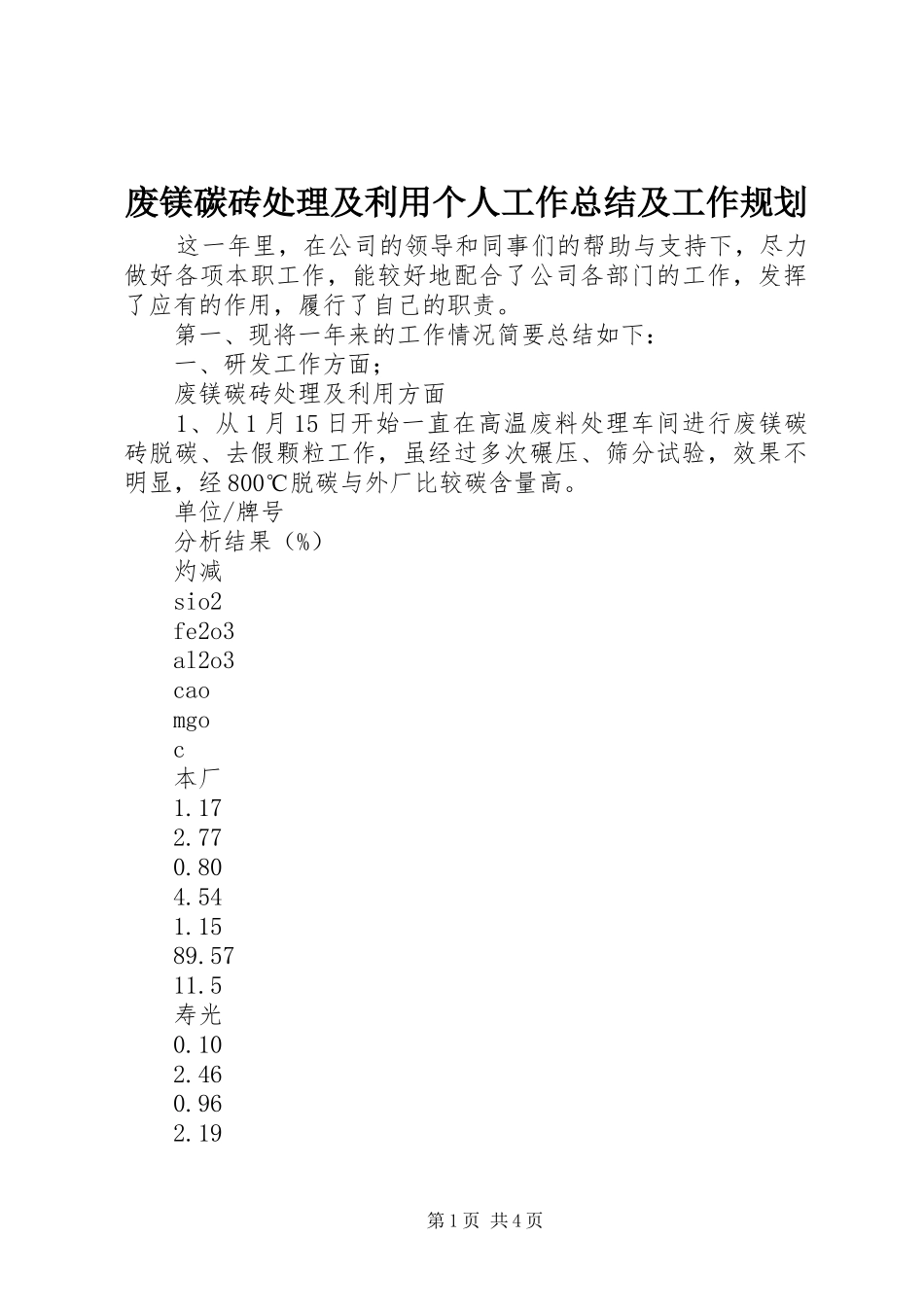

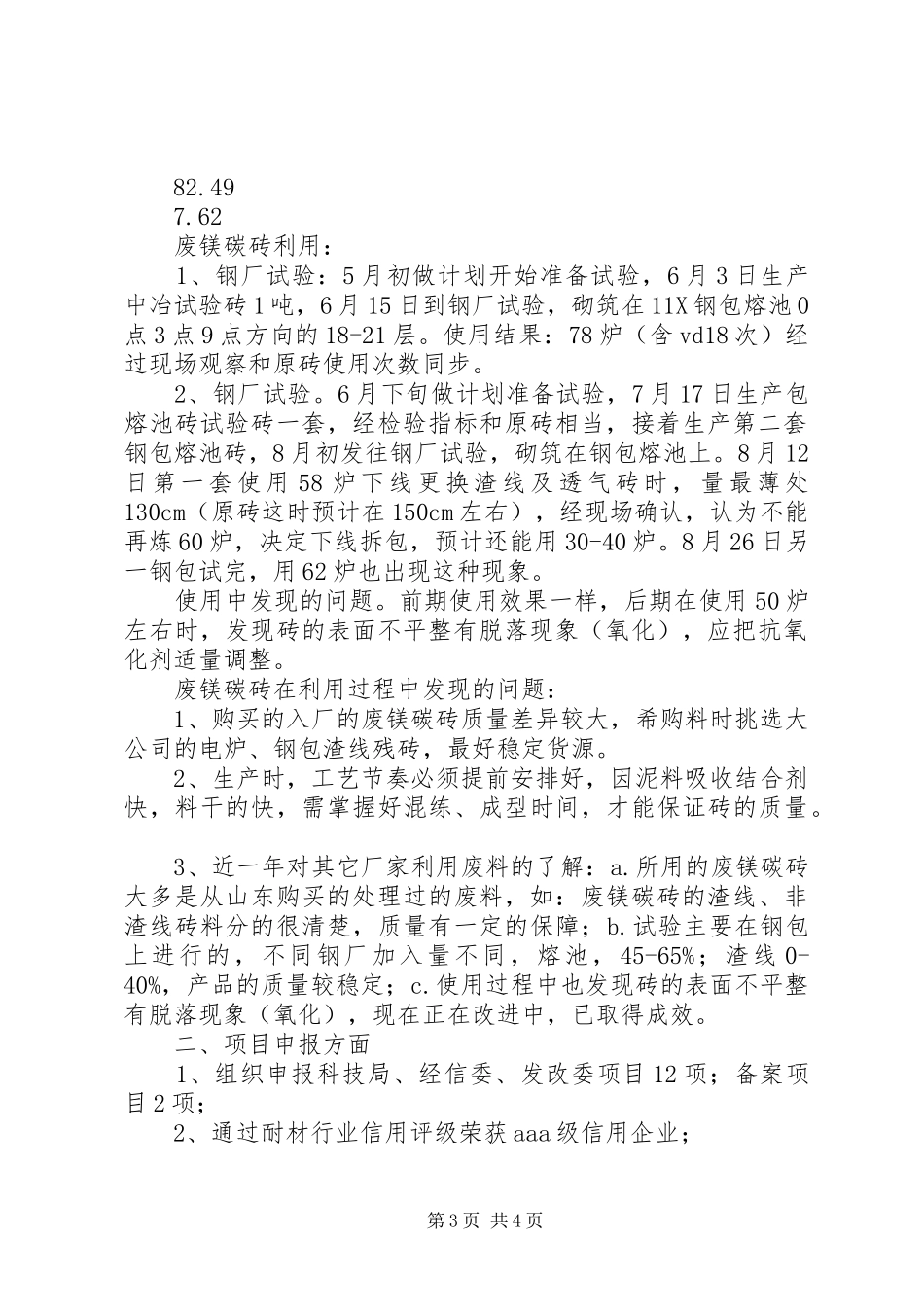

废镁碳砖处理及利用个人工作总结及工作规划 这一年里，在公司的领导和同事们的帮助与支持下，尽力做好各项本职工作，能较好地配合了公司各部门的工作，发挥了应有的作用，履行了自己的职责。 第一、现将一年来的工作情况简要总结如下： 一、研发工作方面； 废镁碳砖处理及利用方面 1、从 1 月 15 日开始一直在高温废料处理车间进行废镁碳砖脱碳、去假颗粒工作，虽经过多次碾压、筛分试验，效果不明显，经 800℃脱碳与外厂比较碳含量高。 单位/牌号 分析结果（%） 灼减 sio2 fe2o3 al2o3 cao mgo c 本厂 1.17 2.77 0.80 4.54 1.15 89.57 11.5 寿光 0.10 2.46 0.96 2.19 第 1 页 共 4 页 1.76 92.53 5.73 2、从 2 月到 4 月中旬开始在中耐用干碾试验，经过控制碾压时间、二次筛分碾压，废料处理效果明显，和其他公司的几乎一样，尤其 10 月中旬干碾机改进完以后，废料处理效果更好，准备 50 吨料试验。 样品/名称 规格/订单号 单位/牌号 分析结果（%） 灼减 sio2 fe2o3 al2o3 cao mgo c tio2 镁碳废砖料 6-1mm 2.02 0.96 5.92 1.26 82.81 7.03 镁碳废砖料 6-1mm 1.98 1.04 5.61 1.26 第 2 页 共 4 页 82.49 7.62 废镁碳砖利用： 1、钢厂试验：5 月初做计划开始准备试验，6 月 3 日生产中冶试验砖 1 吨，6 月 15 日到钢厂试验，砌筑在 11X 钢包熔池 0点 3 点 9 点方向的 18-21 层。使用结果：78 炉（含 vd18 次）经过现场观察和原砖使用次数同步。 2、钢厂试验。6 月下旬做计划准备试验，7 月 17 日生产包熔池砖试验砖一套，经检验指标和原砖相当，接着生产第二套钢包熔池砖，8 月初发往钢厂试验，砌筑在钢包熔池上。8 月 12日第一套使用 58 炉下线更换渣线及透气砖时，量最薄处130cm（原砖这时预计在 150cm 左右），经现场确认，认为不能再炼 60 炉，决定下线拆包，预计还能用 30-40 炉。8 月 26 日另一钢包试完，用 62 炉也出现这种现象。 使用中发现的问题。前期使用效果一样，后期在使用 50 炉左右时，发现砖的表面不平整有脱落现象（氧化），应把抗氧化剂适量调整。 废镁碳砖在利用过程中发现的问题： 1、购买的入厂的废镁碳砖质量差异较大，希购料时挑选大公司的电炉、钢包渣线残砖，最好稳定货源。 2、生产时，工艺节奏必须提前安排好，因泥料吸收结合剂快，料干的快，需掌握好混练、成型时间，才能...
