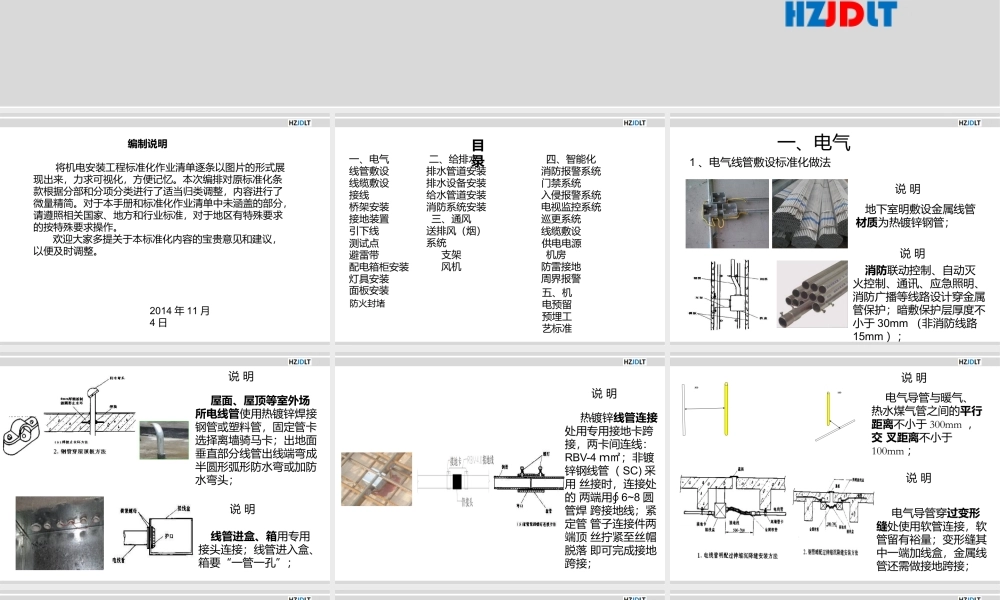

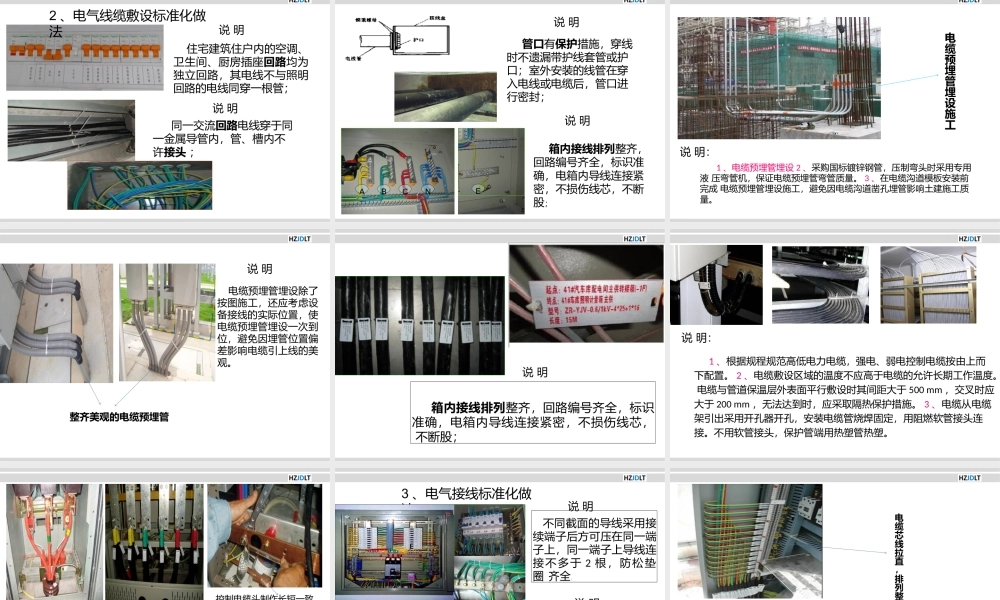

HZJDLT建筑机电安装工程工艺标准编制说明将机电安装工程标准化作业清单逐条以图片的形式展 现出来，力求可视化，方便记忆。本次编排对原标准化条 款根据分部和分项分类进行了适当归类调整，内容进行了 微量精简。对于本手册和标准化作业清单中未涵盖的部分， 请遵照相关国家、地方和行业标准，对于地区有特殊要求 的按特殊要求操作。欢迎大家多提关于本标准化内容的宝贵意见和建议， 以便及时调整。2014 年 11 月4 日目 录二、给排水 排水管道安装 排水设备安装 给水管道安装 消防系统安装三、通风送排风（烟）系统支架风机一、电气 线管敷设 线缆敷设 接线桥架安装 接地装置 引下线测试点 避雷带配电箱柜安装 灯具安装面板安装防火封堵四、智能化 消防报警系统 门禁系统入侵报警系统 电视监控系统 巡更系统线缆敷设 供电电源机房防雷接地 周界报警五、机电预留预埋工艺标准一、电气1 、电气线管敷设标准化做法说 明地下室明敷设金属线管 材质为热镀锌钢管；说 明消防联动控制、自动灭 火控制、通讯、应急照明、 消防广播等线路设计穿金属 管保护；暗敷保护层厚度不 小于 30mm （非消防线路 15mm ）；说 明屋面、屋顶等室外场 所电线管使用热镀锌焊接 钢管或塑料管，固定管卡 选择离墙骑马卡；出地面 垂直部分线管出线端弯成 半圆形弧形防水弯或加防 水弯头；说 明线管进盒、箱用专用 接头连接；线管进入盒、 箱要“一管一孔”；说 明热镀锌线管连接 处用专用接地卡跨 接，两卡间连线： RBV-4 ｍ㎡；非镀 锌钢线管（ SC) 采用 丝接时，连接处的 两端用∮ 6~8 圆管焊 跨接地线；紧定管 管子连接件两端顶 丝拧紧至丝帽脱落 即可完成接地跨接；300100说 明电气导管与暖气、 热水煤气管之间的平行 距离不小于 300mm ，交 叉距离不小于100mm ；说 明电气导管穿过变形 缝处使用软管连接，软 管留有裕量；变形缝其 中一端加线盒，金属线 管还需做接地跨接；说 明住宅建筑住户内的空调、 卫生间、厨房插座回路均为 独立回路，其电线不与照明 回路的电线同穿一根管；说 明同一交流回路电线穿于同 一金属导管内，管、槽内不 许接头 ；2 、电气线缆敷设标准化做法说 明管口有保护措施，穿线 时不遗漏带护线套管或护 口；室外安装的线管在穿 入电线或电缆后，管口进 行密封；ABCNE箱内接线排列整齐， 回路编号齐全，标识准 确，电箱内导线连接紧 密，不损伤线...
