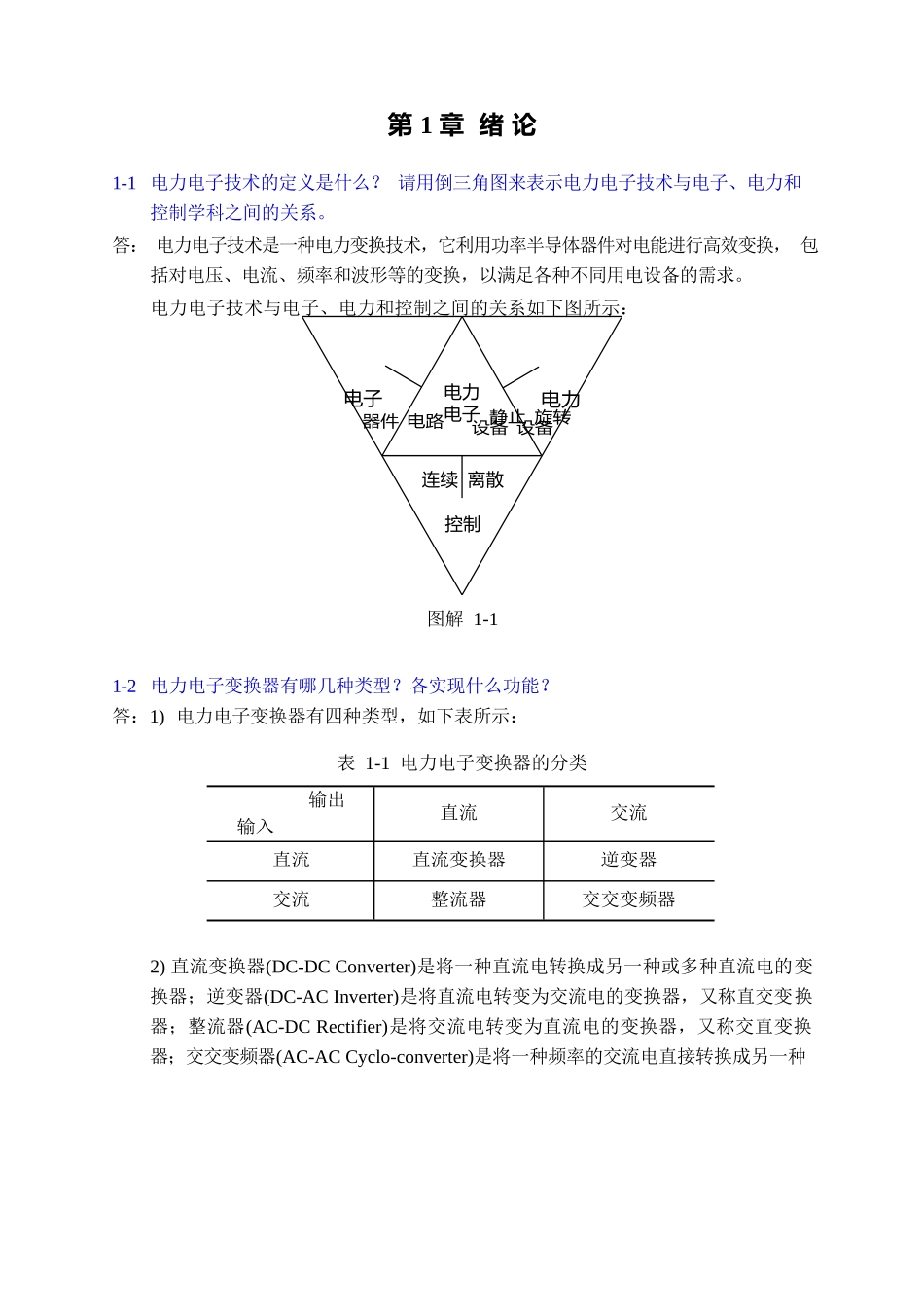

- 电力电子技术POWER ELECTRONICS习题答案电力电子 连续 离散控制- 第 1 章 绪 论1-1 电力电子技术的定义是什么？ 请用倒三角图来表示电力电子技术与电子、电力和控制学科之间的关系。答： 电力电子技术是一种电力变换技术，它利用功率半导体器件对电能进行高效变换， 包括对电压、电流、频率和波形等的变换，以满足各种不同用电设备的需求。电力电子技术与电子、电力和控制之间的关系如下图所示：图解 1-11-2 电力电子变换器有哪几种类型？各实现什么功能？ 答：1) 电力电子变换器有四种类型，如下表所示：表 1-1 电力电子变换器的分类输出输入直流交流直流直流变换器逆变器交流整流器交交变频器2) 直流变换器(DC-DC Converter)是将一种直流电转换成另一种或多种直流电的变换器；逆变器(DC-AC Inverter)是将直流电转变为交流电的变换器，又称直交变换器；整流器(AC-DC Rectifier)是将交流电转变为直流电的变换器，又称交直变换器；交交变频器(AC-AC Cyclo-converter)是将一种频率的交流电直接转换成另一种- 频率或可变频率的交流电，或是将频率变化的交流电直接转变为恒定频率交流电的变换器。1-3 电力电子技术诞生的标志是什么？答：1957 年，美国通用电气公司研制出第一只晶闸管(Thyristor)，标志着电力电子技术的诞生。1-4 请结合电力电子器件的发展，简要叙述电力电子技术的发展历史。答：如下图，文字叙述略。史前期(黎明期)电子管问世晶体管诞生晶闸管问世(电力电子元年)全控型器件发展迅速GaN 器件 SiC MOSFETSiC 二极管问世问世 问世190419301947195719701980199020022010 20112020时间(年份) 水银(汞弧)晶闸管时代 整流器时代IGBT 出现功率集成器件宽禁带器件发展阶段1-5 请举例说明电力电子技术的应用。答：（1）一般工业应用：直流、交流传动系统，电解铝、电解食盐水、电镀等整流电源，冶金工业中的感应加热电源、淬火电源和直流电弧炉电源等。（2）电力系统：高压直流输电(HVDC)、柔性交流输电(FACT)、静止无功补偿装置(SVC)、静止无功发生器(SVG)、有源电力滤波器(APF)、动态电压调节器（DVR） 等。（3）电气化交通：轨道交通牵引系统、辅助变流器，磁悬浮列车的电力电子装置， 电动汽车驱动装置以及充电桩、舰船综合电力系统、多电/全电飞机的电源变换装置等。（4）信息技术产业：数据中心供电系统、不间断电源（UPS）、服务器电源等等。（5）新能源发电：光伏并网逆变器、风力发电变流器...
