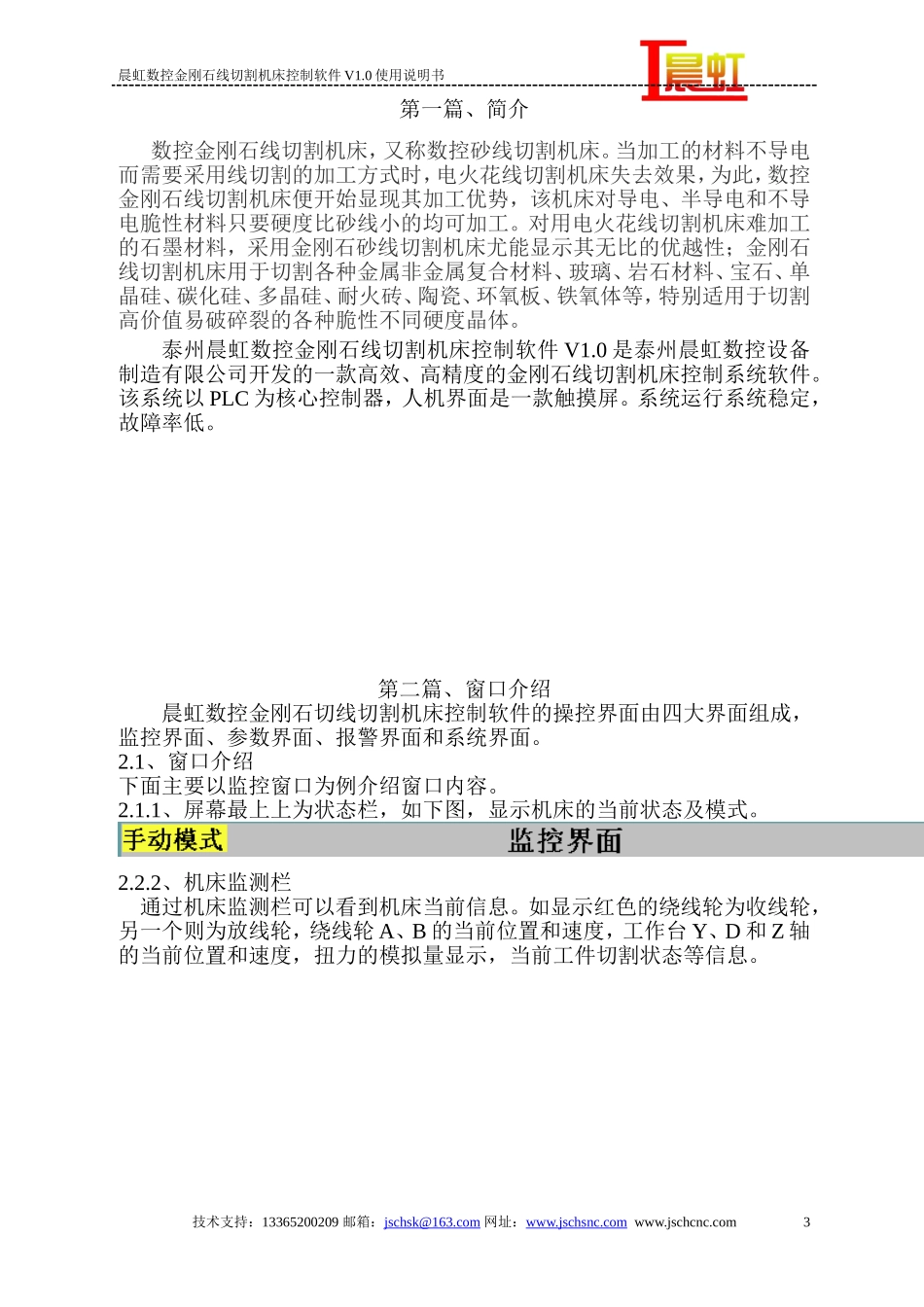

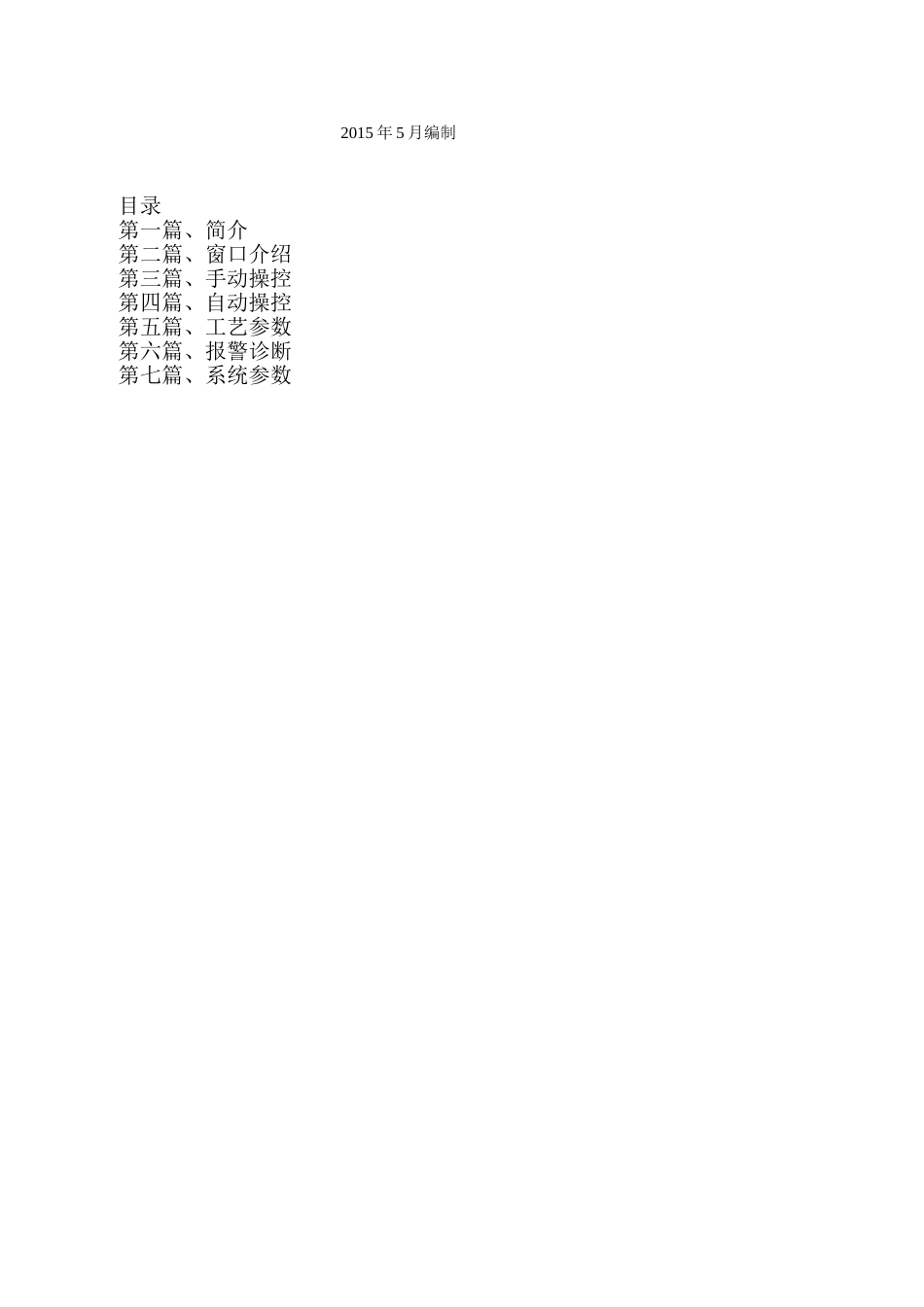

晨虹数控金刚石线切割机床控制软件 V1.0使用说明书泰州市晨虹数控设备制造有限公司Taizhou Chen Hong NC equipment manufacturing Co., Ltd. 2015 年 5 月编制目录第一篇、简介第二篇、窗口介绍第三篇、手动操控第四篇、自动操控第五篇、工艺参数第六篇、报警诊断第七篇、系统参数3晨虹数控金刚石线切割机床控制软件 V1.0 使用说明书第一篇、简介数控金刚石线切割机床，又称数控砂线切割机床。当加工的材料不导电而需要采用线切割的加工方式时，电火花线切割机床失去效果，为此，数控金刚石线切割机床便开始显现其加工优势，该机床对导电、半导电和不导电脆性材料只要硬度比砂线小的均可加工。对用电火花线切割机床难加工的石墨材料，采用金刚石砂线切割机床尤能显示其无比的优越性；金刚石线切割机床用于切割各种金属非金属复合材料、玻璃、岩石材料、宝石、单晶硅、碳化硅、多晶硅、耐火砖、陶瓷、环氧板、铁氧体等，特别适用于切割高价值易破碎裂的各种脆性不同硬度晶体。泰州晨虹数控金刚石线切割机床控制软件 V1.0 是泰州晨虹数控设备制造有限公司开发的一款高效、高精度的金刚石线切割机床控制系统软件。该系统以 PLC 为核心控制器，人机界面是一款触摸屏。系统运行系统稳定，故障率低。第二篇、窗口介绍晨虹数控金刚石切线切割机床控制软件的操控界面由四大界面组成，监控界面、参数界面、报警界面和系统界面。2.1、窗口介绍下面主要以监控窗口为例介绍窗口内容。2.1.1、屏幕最上上为状态栏，如下图，显示机床的当前状态及模式。2.2.2、机床监测栏 通过机床监测栏可以看到机床当前信息。如显示红色的绕线轮为收线轮，另一个则为放线轮，绕线轮 A、B 的当前位置和速度，工作台 Y、D 和 Z 轴的当前位置和速度，扭力的模拟量显示，当前工件切割状态等信息。技术支持：13365200209 邮箱：jschsk@163.com 网址：www.jschsnc.com www.jschcnc.com4晨虹数控金刚石线切割机床控制软件 V1.0 使用说明书2.2.3 控制栏2.2.3.1 手动控制栏。手动控制栏具有以下功能，上丝，切割线计数，手动移轴等。2.2.3.2 自动控制栏。自动控制栏用来自动模式下的 MDI 和 Work 操作。详细介绍参见“第四篇、自动操控”。技术支持：13365200209 邮箱：jschsk@163.com 网址：www.jschsnc.com www.jschcnc.com5晨虹数控金刚石线切割机床控制软件 V1.0 使用说明书2.2.4、操作栏 操作区用来机床工作模式的切换，工作前的准备，开...
